UGNX11.0基础教程:装配方法概述

时间:2023-10-31 理论教育 版权反馈
【摘要】:典型的装配设计方法思路主要有两种,一种是自底向上装配,另一种则是自顶向下装配。在实际设计中,可以根据情况选用其中一种装配方法,或者两种装配设计方法混合应用。采用自底向上装配方法时通常包括以下两大设计环节。在装配文件中创建新组件的一般方法如下。

UGNX11.0基础教程:装配方法概述

在UG NX 11.0中可以采用虚拟装配方式,只需通过指针来引用各零部件模型,使装配部件和零部件之间存在着关联性,这样当更新零部件时,相应的装配文件也会随之自动更新。

典型的装配设计方法思路主要有两种,一种是自底向上装配,另一种则是自顶向下装配。在实际设计中,可以根据情况选用其中一种装配方法,或者两种装配设计方法混合应用。

1.自底向上装配

自底向上装配方法是指先分别创建最底层的零件(子装配件),然后再把这些单独创建好的零件装配到上一级的装配部件,直到完成整个装配任务为止。通俗一点来理解,就是首先创建好装配体所需的各个零部件,接着将它们以组件的形式添加到装配文件中以形成一个所需的产品装配体。

采用自底向上装配方法时通常包括以下两大设计环节。

●设计环节一:装配设计之前的零部件设计。

●设计环节二:零部件装配操作过程。

2.自顶向下装配

自顶向下装配设计主要体现为从一开始便注重产品结构规划,从顶级层次向下细化设计。这种设计方法特别适合协作能力强的团队采用。自顶向下装配设计的典型应用之一是先新建一个装配文件,在该装配中创建空的新组件,并使其成为工作部件,然后按上下文中设计的设计方法在其中创建所需的几何模型,在创建过程中可以参照装配体中其他部件对象。

在装配文件中创建的新组件可以是空的,也可以包含加入的几何模型。在装配文件中创建新组件的一般方法如下。

1 在功能区的“装配”选项卡的“组件”组中单击“新建”按钮 978-7-111-55770-8-Chapter07-2.jpg ,系统弹出“新组件文件”对话框,如图7-2所示。 (www.daowen.com)

2 指定模型模板,如从模型模板列表中选择名称为“模型”的建模模板,设置名称和文件夹路径(新文件存放路径)后,单击“确定”按钮,系统弹出“新建组件”对话框,如图7-3所示。


图7-2 “新组件文件”对话框

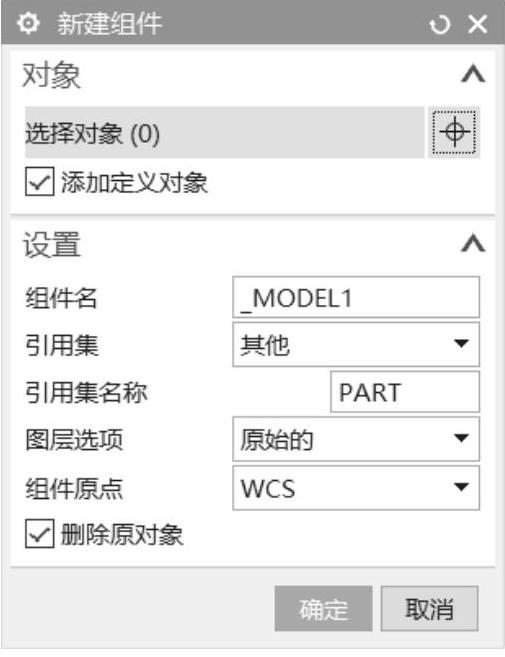

图7-3 “新建组件”对话框

3 为新组件选择对象,也可以根据实际情况或设计需要不做选择以创建空组件。另外,可以设置是否添加定义对象。

4 在“设置”选项组的“组件名”文本框中可指定组件名称;从“引用集”下拉列表框中选择其中一个引用集选项;从“图层选项”下拉列表框中指定组件安放的图层(“原始的”、“工作的”或“按指定的”);在“组件原点”下拉列表框中选择“WCS”选项或“绝对坐标系”选项,以定义采用工作相对坐标还是采用绝对坐标系;“删除原对象”复选框则用于设置是否删除原先的几何模型对象。

说明:关于引用集的概念

引用集可以在零部件中提取定义的部分几何对象,通过定义的引用集可以将相应的零部件装配到装配体中。引用集可包含的数据有:零部件名称、原点、方向、几何体、坐标系、基准轴、基准平面、图样对象、属性、部件的直系组件等。一个零部件可以有多个引用集,其中“整个部件”引用集(表示整个部件)和“空”引用集(不包含对象)是每个部件的两个默认引用集。

5 在“新建组件”对话框中单击“确定”按钮。
