UGNX11.0基础教程:使曲面变形全过程简介

时间:2023-10-31 理论教育 版权反馈
【摘要】:“使曲面变形”命令操作是指通过拉长、折弯、倾斜、扭转和移位操作动态地修改曲面。1 在功能区的“曲面”选项卡的“编辑曲面”组中单击“更多”|“使曲面变形”按钮 ,系统弹出如图6-98所示的“使曲面变形”对话框。4 在“使曲面变形”对话框中单击“确定”按钮。图6-99 “使曲面变形”对话框图6-100 使曲面变形的操作图解示例

UGNX11.0基础教程:使曲面变形全过程简介

“使曲面变形”命令操作是指通过拉长、折弯、倾斜、扭转和移位操作动态地修改曲面。

1 在功能区的“曲面”选项卡的“编辑曲面”组中单击“更多”|“使曲面变形”按钮 978-7-111-55770-8-Chapter06-163.jpg ,系统弹出如图6-98所示的“使曲面变形”对话框。

2 单击“编辑原片体”单选按钮或单击“编辑副本”单选按钮,接着在图形窗口中选择要编辑的曲面。“编辑原片体”单选按钮用于设置对选定的原片体进行编辑,“编辑副本”单选按钮则用于设置选定片体后产生副本,所做的使曲面变形操作只作用在副本片体上。

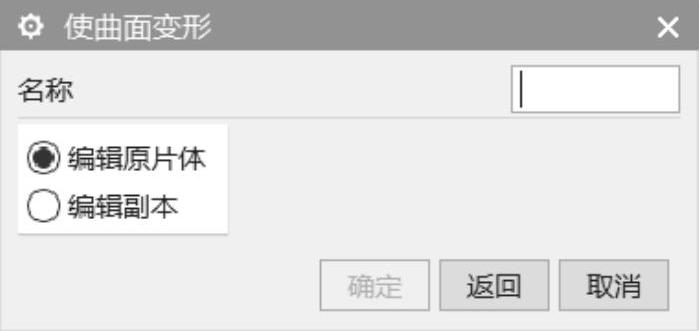

图6-98 “使曲面变形”对话框(1)

3 系统弹出如图6-99所示的“使曲面变形”对话框。在“中心点控件”选项组中单击所需的单选按钮,并通过拖动相应滑块来更改曲面片体形状。如果要切换H和V,则单击“切换H和V”按钮。如果对更改不满意,则单击“重置”按钮,回到更改前的曲面形状。

4 在“使曲面变形”对话框中单击“确定”按钮。(www.daowen.com)

使曲面变形的操作图解示例如图6-100所示,分别为“水平”“竖直”“V低”“V高”和“V中”中心点控制方式设置相关的拉长、折弯、歪斜度、扭转和移位等参数。

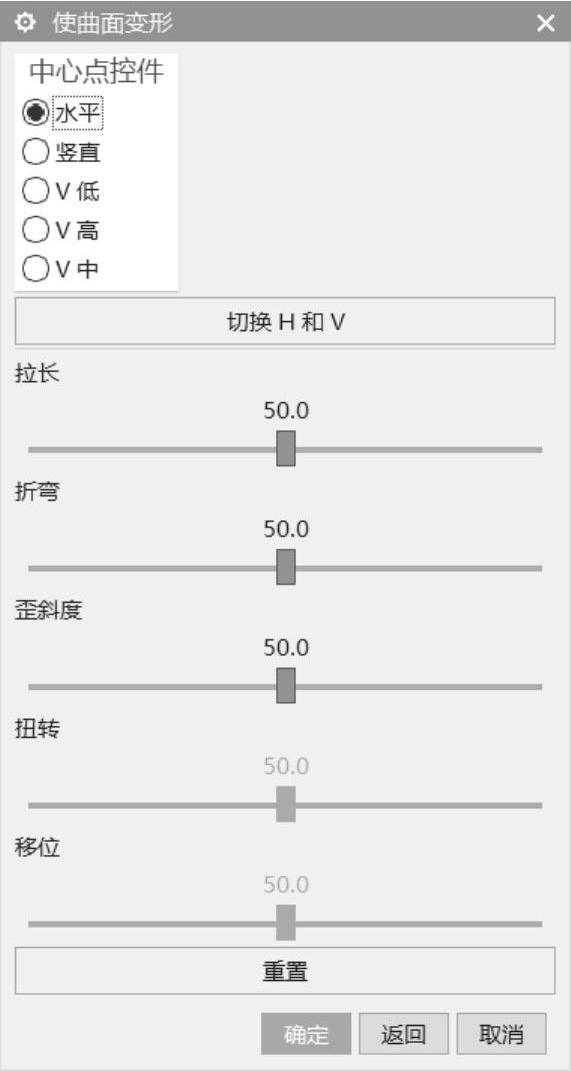

图6-99 “使曲面变形”对话框(2)

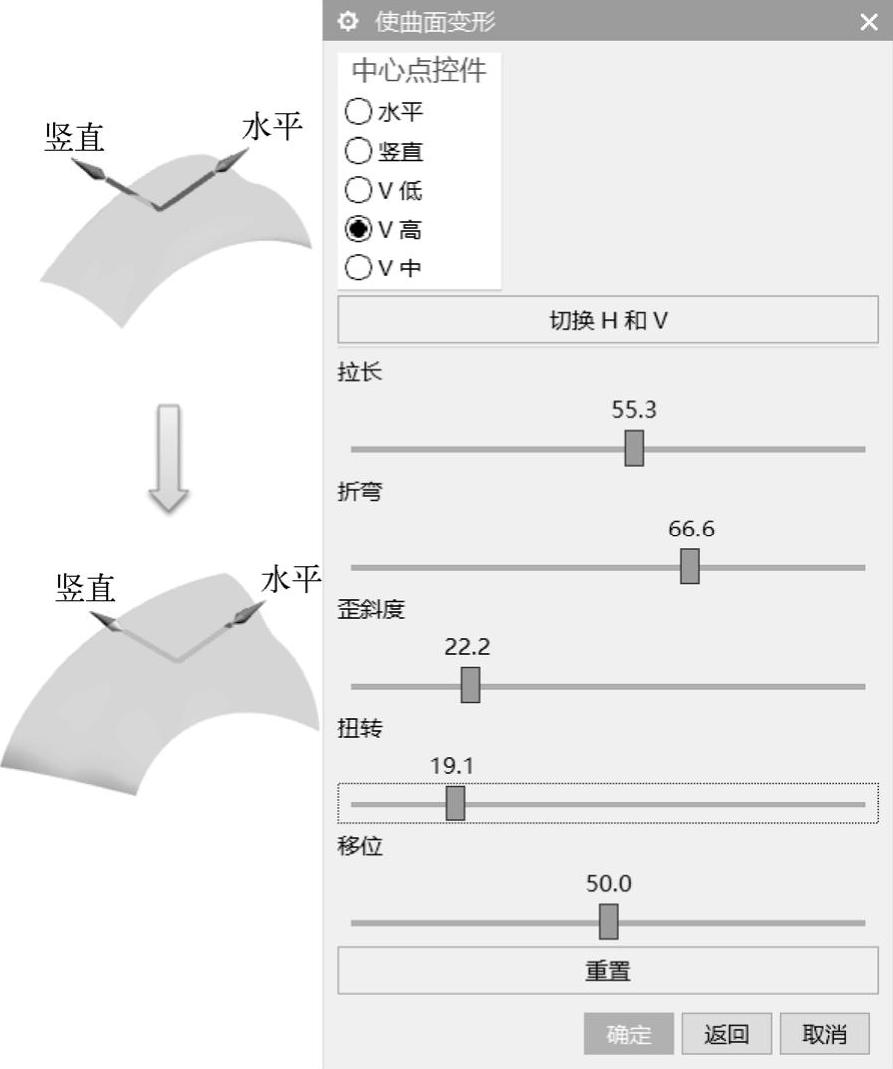

图6-100 使曲面变形的操作图解示例
