“剪断曲面”命令用于在指定点分割目标曲面或剪断目标曲面中不需要的部分。“剪断曲面”操作可修改目标曲面的底层极点结构。图6-87为剪断曲面操作的一个典型示例，该示例显示沿曲线剪断的曲面，并且展示了输入曲面与剪断曲面特征的极点结构（同一整修控制情况下）。需要用户注意的是，使用“修剪片体”命令修剪片体时不改变片体底层极点结构,“分割面”命令创建两个面且不改变底层极点结构。

在功能区的“曲面”选项卡的“曲面工序”组中单击“剪断曲面”按钮 ，系统弹出如图6-88所示的“剪断曲面”对话框。该对话框主要选项组的功能用途说明如下。

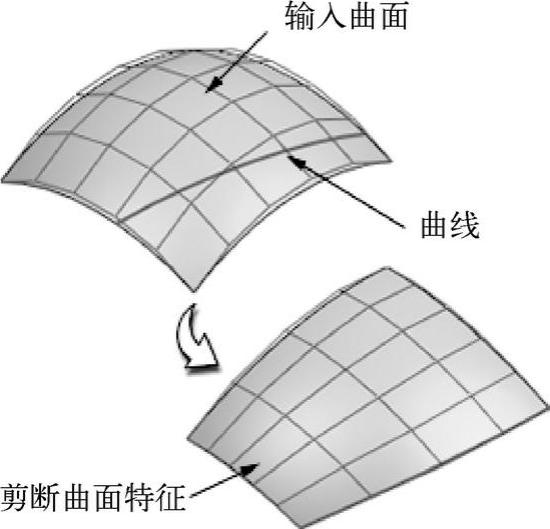

图6-87 剪断曲面示例

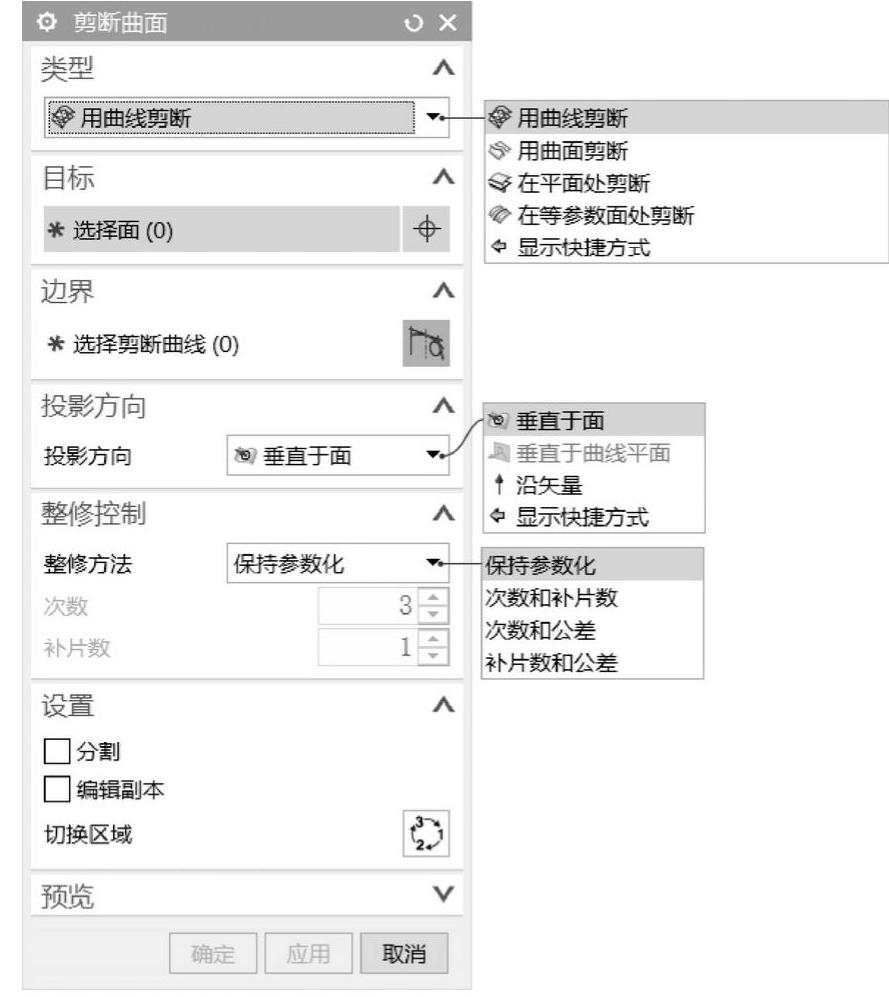

图6-88 “剪断曲面”对话框

1.“类型”选项组

“类型”选项组用于指定要剪断所选曲面的方法类型，有以下几种。

●“用曲线剪断”：通过选择横越目标面的曲线或边（包括按设定投影方向投影后横跨目标面的曲线，注意理解“横跨”的含义）来定义剪断边界。

●“用曲面剪断”：通过选择与目标面交叉并横越目标面的曲面来定义剪断边界。

●“在平面处剪断”：通过选择与目标面交叉并横越目标面的平面来定义剪断边界。

●“在等参数面处剪断”：通过指定沿U或V向的总目标面的边百分比定义剪断边界。

2.“目标”选项组

在该选项组中单击“选择面”按钮 ，选择要剪断的有效曲面（即目标面）。

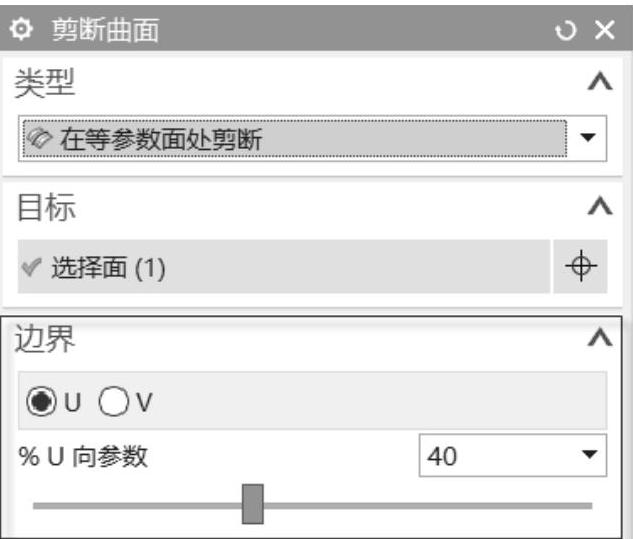

图6-89 “在等参数面处剪断”的“边界”选项组

3.“边界”选项组

“边界”选项组用于定义剪断边界。

当选择“用曲线剪断”类型时，“边界”选项组提供“选择剪断曲线”按钮 ，用于选择剪断曲线；当选择“用曲面剪断”类型时，“边界”选项组提供“选择剪断面”按钮 ，用于选择面作为边界对象（即选择剪断面）；当选择“在平面处剪断”类型时，“边界”选项组提供“平面对话框”按钮和“平面”下拉列表框 ，用户可以使用平面对话框或从“平面”下拉列表框 中选择一种方法以指定平面作为边界对象；当选择“在等参数面处剪断”类型时“边界”选项组提供如图6-89所示的选项，选择U或V向并沿该向剪断所选曲面，即选择“U”单选按钮时，在“%U向参数”框中输入该向剪断百分比值或拖动滑块，选择“V”单选按钮时，则在出现的“%V向参数”框中输入该向剪断百分比值或拖动滑块。

4.“投影方向”选项组

选择“用曲线剪断”类型时，“剪断曲面”对话框才提供“投影方向”选项组，该选项组用于指定将边界曲线或边投影到目标面的方向，如设置投影方向为“垂直于面”、“垂直于曲线平面”或“沿矢量”。

5.“整修控制”选项组

“整修控制”选项组用于通过沿剪断线方向调整控制点结构来修复美学方面不可接受的面，注意其他方向的控制点结构可能会发生变化。该选项组的“整修方法”下拉列表框提供“保持参数化”“次数和补片数”“次数和公差”和“补片数和公差”这些整修方法选项以供用户根据设计要求来选择。

●“保持参数化”：剪断的曲面将具有与原曲面相同的阶次和补片结构。

●“次数和补片数”：指定新曲面的阶次和补片数值。

●“次数和公差”：指定新曲面的阶次值，以及设置将用于创建新边界的公差范围。在整修过程中，阶次按指定的值保持固定。新的曲面分成许多补片以满足指定的公差。(www.daowen.com)

●“补片数和公差”：指定新曲面的补片值，以及设置将用于创建新边界的公差范围。在整修过程中，补片值固定为指定的，而新曲面的阶次则更改以符合指定的公差。

6.“设置”选项组

在“设置”选项组中设置“分割”复选框和“编辑副本”复选框的状态。当选中“分割”复选框时，将保留目标曲面的两个区域，并对每个区域创建一个剪断曲面特征。如果要仅保留剪断曲面的选定部分，则清除“分割”复选框。当选中“编辑副本”复选框时，创建所选目标面的副本，并对副本进行编辑，而不是在原始面上进行编辑。

在某些情况下，在“设置”选项组中单击“切换区域”按钮 ，可切换选择要保留的曲面区域。此按钮在“分割”复选框被勾选时不可用。

下面介绍一个使用“剪断曲面”命令编辑曲面的简单范例。

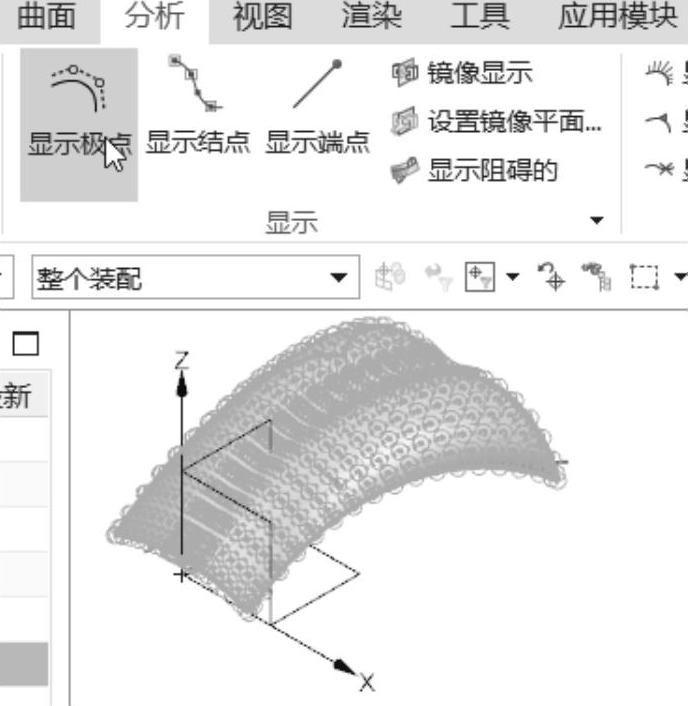

1 按〈Ctrl+O〉快捷键，弹出“打开”对话框，选择配套的素材部件文件“bc_c6_jdqm.prt”，单击“OK”按钮。原文件中存在着一个曲面，该曲面中有一条按设定投影方向投影后可横穿曲面的曲线。选择现有的该曲面，在功能区的“分析”选项卡的“显示”组中单击“显示极点”按钮 ，如图6-90所示。

2 在功能区中切换至“曲面”选项卡，从“曲面操作”组中单击“剪断曲面”按钮 ，弹出“剪断曲面”对话框。

3 从“类型”下拉列表框中选择“用曲线剪断”选项，在图形窗口中单击现有曲面，将它选择为要剪断的曲面（作为目标曲面）。此时，“边界”选项组中的“选择剪断曲线”按钮 自动被选中，调整好模型视角后选择如图6-91所示的曲线作为剪断曲线。

图6-90 设置原始曲面显示极点

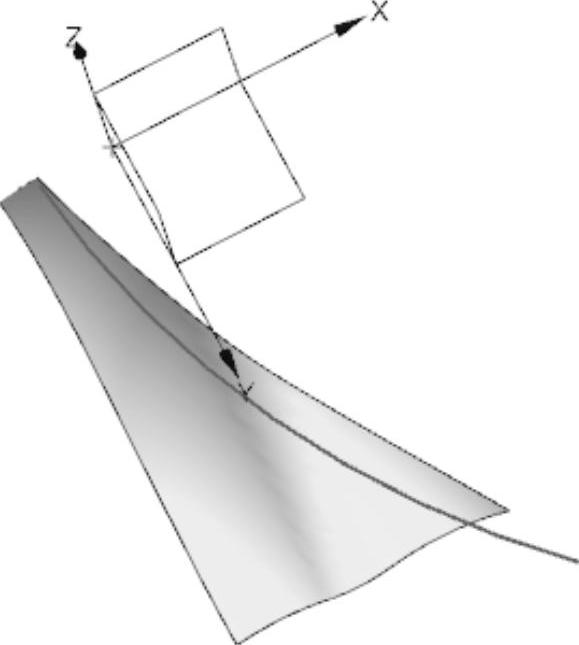

图6-91 选择剪断曲线

4 在“投影方向”选项组、“整修控制”选项组和“设置”选项组中分别设置如图6-92所示的选项。如果发现默认的要保留的曲面区域不是所需要的，那么可在“设置”选项组中单击“切换区域”按钮 ，从而切换选择要保留的曲面区域。在本例中，单击“切换区域”。按钮 ，以获得如图6-93所示的曲面保留区域。

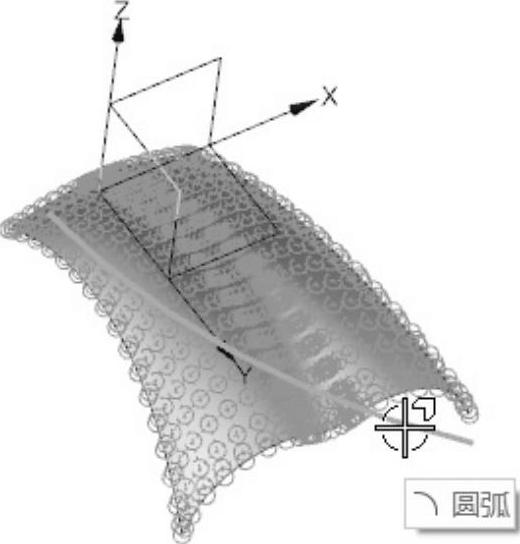

图6-92 设置相关选项

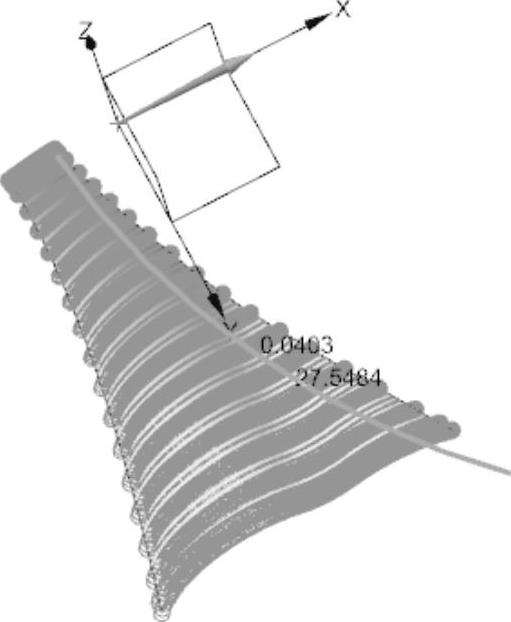

图6-93 切换区域

5 在“剪断曲面”对话框中单击“应用”按钮。

6 从“类型”下拉列表框中选择“在等参数面处剪断”选项。

7 选择要继续剪断的现有曲面，并在“边界”选项组中单击选中“V”单选按钮，在“%V向参数”框中输入“68”；在“整修控制”选项组的“整修方法”下拉列表框中选择“保持参数化”选项，注意保证所需的保留区域，如图6-94所示。

8 在“剪断曲面”对话框中单击“确定”按钮，得到如图6-95所示的结果（图中已取消了选定曲面的“显示极点”模式）。

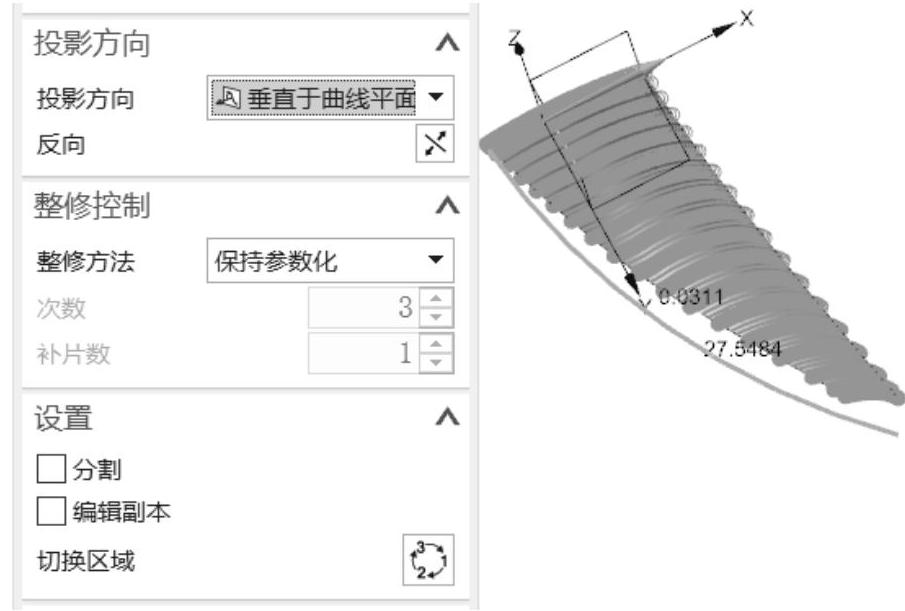

图6-94 在等参数面处剪断

图6-95 两次剪断曲面的结果
