使用“艺术曲面”命令可以用任意数量的截面和引导线串来创建曲面

在功能区的“曲面”选项卡的“曲面”组中单击“艺术曲面”按钮 978-7-111-55770-8-Chapter06-26.jpg ,弹出如图6-18所示的“艺术曲面”对话框。下面介绍艺术曲面的几个相关概念

1.截面(主要)曲线

在“截面(主要)曲线”选项组中确保选中“曲线”按钮 978-7-111-55770-8-Chapter06-27.jpg 时,可以为艺术曲面选择所需的截面(主要)曲线。选择好一组截面(主要)曲线串后,如果还需要另外一组截面(主要)曲线串,那么在该选项组中单击“添加新集”按钮 978-7-111-55770-8-Chapter06-28.jpg 等同于此时单击鼠标中键),再选择新的一组截面(主要)曲线串,依此方法可以根据设计要求选择更多组的截面(主要)曲线串,所选的截面(主要)曲线串将显示在相应的列表中,如图6-19所示。需要多组截面(主要)曲线串时,注意它们的选择次序和各自线串的方向,这些都将影响艺术曲面的生成情况。


图6-18 “艺术曲面”对话框

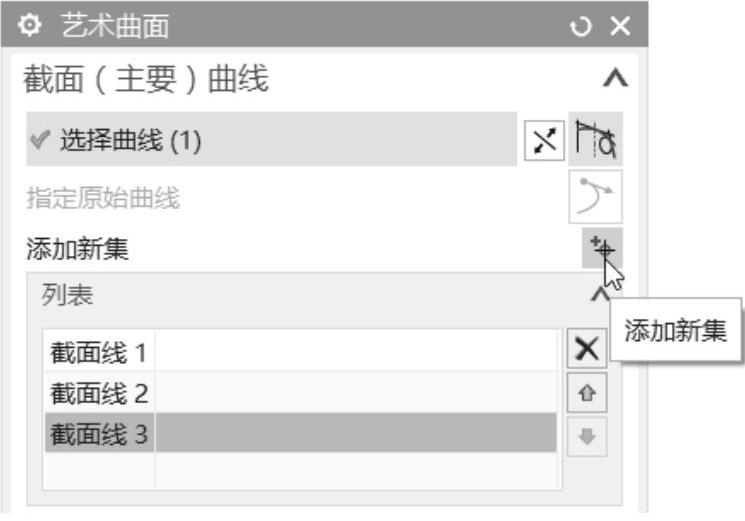

图6-19 选择多组截面线

2.引导(交叉)曲线

艺术曲面的引导(交叉)曲线主要用于引导艺术曲面的走向。对于选择了多组截面(主要)曲线串的情况,可以不用指定引导(交叉)曲线也能生成艺术曲面。若要为艺术曲面指定引导(交叉)曲线,可在“引导(交叉)曲线”选项组中单击“引导(交叉)曲线”按钮 978-7-111-55770-8-Chapter06-31.jpg ,接着选择所需的曲线串作为引导(交叉)曲线。引导(交叉)曲线的选择方法与截面主要)曲线的选择方法相同,一样要注意曲线起点箭头的方向。

3.连续性

在“连续性”选项组(见图6-20)中可以设置艺术曲面在第一截面、最后截面、第一条引导线和最后一条引导线处的连续性条件,即将艺术曲面约束为与相邻面呈G0(位置)、G1(相切)或G2(曲率)连续。

4.输出曲面选项及其他

设置内容如图6-21所示。在“输出曲面选项”选项组的“对齐”下拉列表框中设置以何种方式对齐等参数曲线,以及在需要时设置过渡控制方式;如果单击“切换线串”按钮,则将截面(主要)曲线和引导(交叉)曲线交换,即原截面(主要)曲线变为引导(交叉)曲线,而原引导(交叉)曲线变为截面(主要)曲线。在“设置”选项组中指定体类型,设置截面和引导线的重新构建方式等。


图6-20 “连续性”选项组

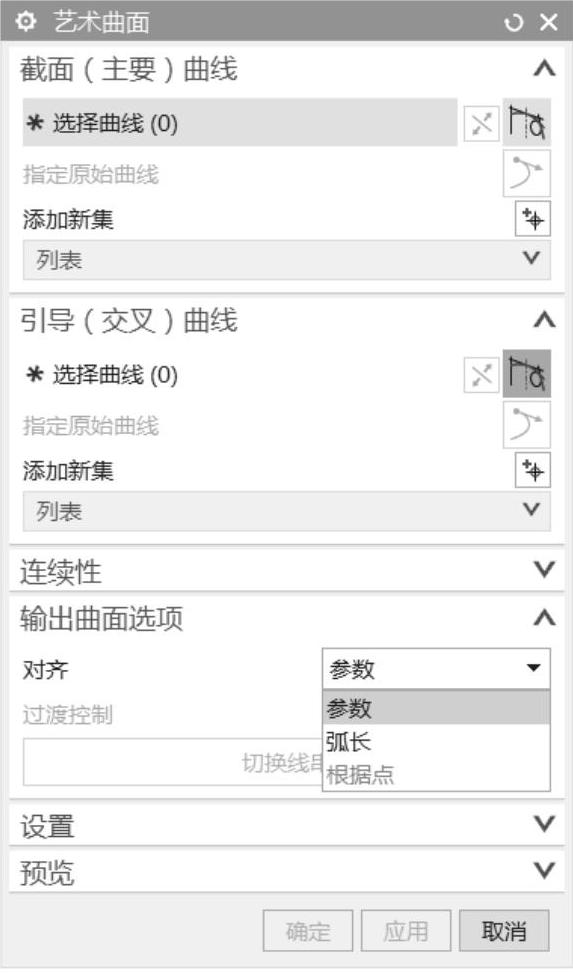

图6-21 设置输出曲面选项等

下面通过一个案例介绍如何通过多条曲线创建艺术曲面。

1 按〈Ctrl+O〉快捷键,弹出“打开”对话框,选择配套的文件“bc_c6_ysqm.prt”单击“OK”按钮。该文件中已有的曲线如图6-22所示。

2 在功能区的“曲面”选项卡的“曲面”组中单击“艺术曲面”按钮 978-7-111-55770-8-Chapter06-34.jpg ,弹出“艺术曲面”对话框。

3 在“截面(主要)曲线”选项组中确保选中“曲线”按钮 978-7-111-55770-8-Chapter06-35.jpg ,选择曲线1作为第1组截面(主要)曲线串,单击鼠标中键,选择曲线2作为第2组截面(主要)曲线串,单击鼠标中键,再选择曲线3作为第3组截面(主要)曲线串,注意要使这3组截面(主要)曲线串的方向相同,如图6-23所示。

4 在“引导(交叉)曲线”选项组中单击“引导(交叉)曲线”按钮 978-7-111-55770-8-Chapter06-36.jpg ,选择曲线4作为第一条引导(交叉)曲线,单击“添加新集”按钮 978-7-111-55770-8-Chapter06-37.jpg 在这里等同于单击鼠标中键),接着选择曲线5作为第二条引导(交叉)曲线,注意两条曲线的起点方向要一致,如图6-24所示。


图6-22 已有的曲线


图6-23 指定3组截面(主要)曲线串

5 在“连续性”选项组的“第一截面”下拉列表框、“最后截面”下拉列表框、“第一条引导线”下拉列表框和“最后一条引导线”下拉列表框中均选择“G0(位置)”选项,在“输出曲面选项”选项组的“对齐”下拉列表框中选择“参数”选项以按等参数间隔沿着截面对齐等参数曲线,在“设置”选项组的“体类型”下拉列表框中选择“片体”选项。

6 单击“确定”按钮,完成创建的艺术曲面如图6-25所示。


图6-24 指定两条引导(交叉)曲线

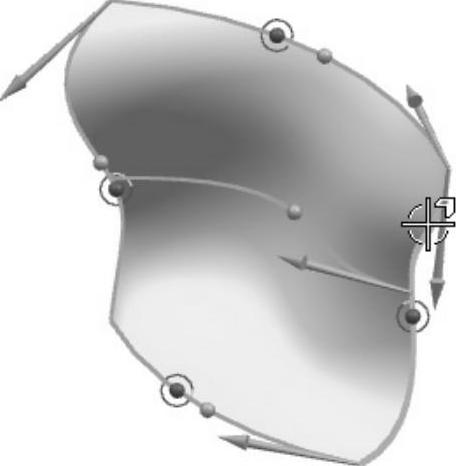

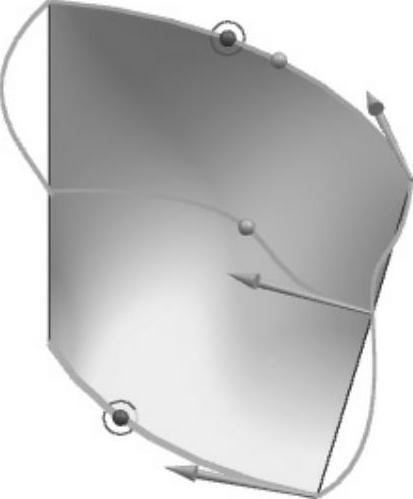

图6-25 完成创建的艺术曲面
