使用“阵列特征”工具命令，可以将特征复制到许多图样或布局（线性、圆形、多边形等）中，并有对应图样边界、实例方位、旋转和变化的各种选项。

在功能区的“主页”选项卡的“特征”组中单击“阵列特征”按钮 ，系统将弹出如图5-34所示的“阵列特征”对话框，接着利用该对话框，选择要形成阵列的特征，指定参考点，进行阵列定义，设置阵列方法为“变化”或“简单”（“变化”是一种灵活的方法，支持多个输入，以及检查每个实例位置等；“简单”则是最快的阵列创建方法，但很少检查实例，只允许一个特征作为阵列的输入）等，最后单击“应用”按钮或“确定”按钮，从而完成阵列特征的操作。需要用户注意的是，当在“阵列方法”选项组的“方法”下拉列表框中选择“变化”选项时，则在“设置”选项组的“输出”下拉列表框中选择“阵列特征”“复制特征”或“特征复制到特征组中”；当在“阵列方法”选项组的“方法”下拉列表框中选择“简单”选项时，则在“设置”选项组中可以选中“创建参考图样”复选框。

在“阵列特征”对话框的“阵列定义”选项组中，可以根据设计情况，从“布局”下拉列表框中选择其中一种布局选项（可供选择的布局选项包括“线性”“圆形”“多边形”“螺旋”“沿”“常规”“参考”和“螺旋线”），并设置该布局相应的阵列定义参照与参数。下面介绍主要布局选项的功能含义。

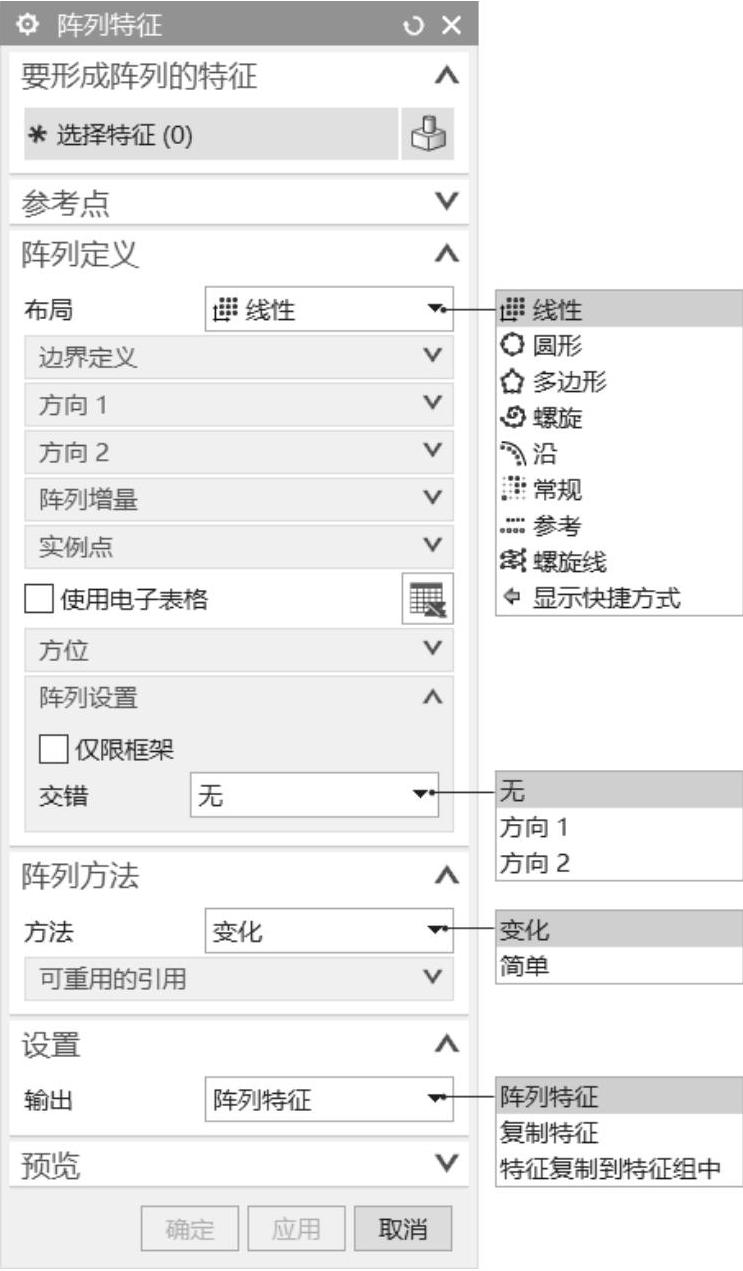

图5-34 “阵列特征”对话框

1.线性

选择“线性”布局时，使用一个或两个线性方向定义布局。创建线性阵列特征的典型范例如下。

1 打开配套素材的“bc_c5_sltz_1.prt”文件，该文件中存在如图5-35所示的实体模型特征。

2 在功能区的“主页”选项卡的“特征”组中单击“阵列特征”按钮 ，系统弹出“阵列特征”对话框。

3 系统提示选择要形成阵列的特征。在本例中，在部件导航器的模型历史记录中选择“简单孔（2）”特征，或者在模型窗口中选择“简单孔（2）”特征。

4 在“阵列定义”选项组的“布局”下拉列表框中选择“线性”选项。

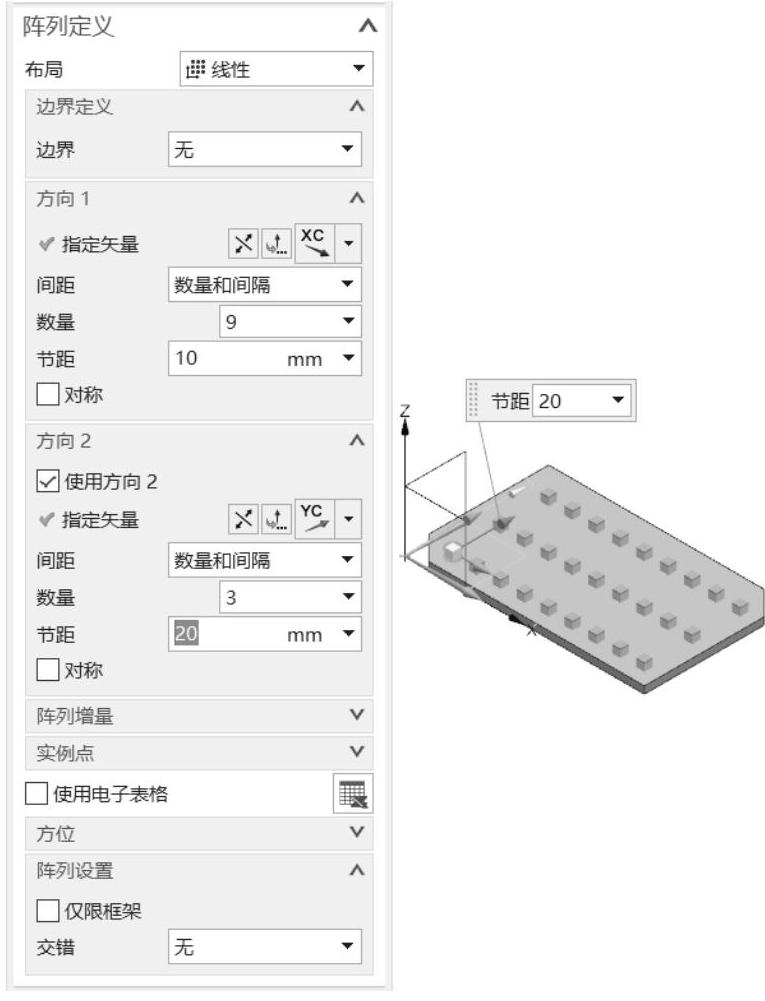

5 在“阵列定义”选项组的“边界定义”子选项组中将边界选项设置为“无”；在“方向1”子选项组中选择“XC轴”图标选项 以定义方向1矢量，其间距选项为“数量和间隔”，数量为“9”，节距值为“10”；在“方向2”子选项组中选中“使用方向2”复选框，选择“YC轴”图标选项 ，该方向的间距选项也为“数量和间隔”，方向2的数量为“3”，节距值为“20”；在“阵列设置”子选项组的“交错”下拉列表框中选择“无”选项，如图5-36所示。

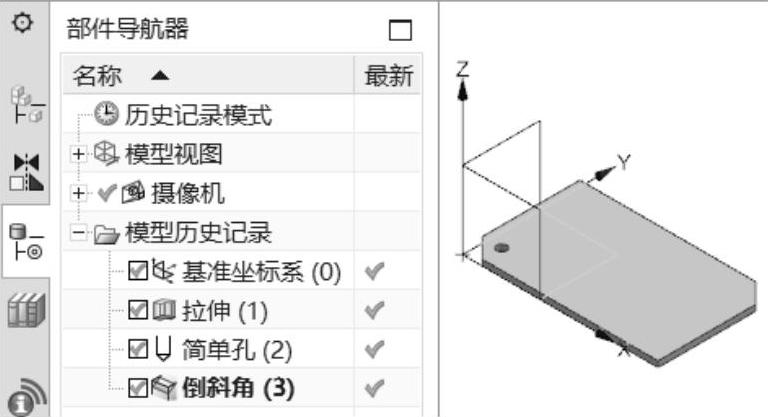

图5-35 已有的实体模型

图5-36 阵列定义

说明：可以为阵列特征进行边界定义，即在“边界”下拉列表框中可以选择“无面”“曲线”或“排除”。很多设计场合接受默认的边界选项为“无”。

6 在“阵列方法”选项组的“方法”下拉列表框中选择“变化”选项，在“设置”选项组的“输出”下拉列表框中选择“阵列特征”。

说明：在“设置”选项组的“输出”下拉列表框中可以选择“阵列特征”选项、复制特征”选项或“特征复制到特征组中”选项，其中“阵列特征”选项用于设置输出的是阵列特征，“复制特征”选项用于设置输出的是输入特征的副本（作为各特征），“特征复制到特征组中”选项用于设置输出的是特征组，其中包含输入特征的副本（作为各特征）。

7 单击“确定”按钮，完成创建线性阵列特征的结果如图5-37所示。

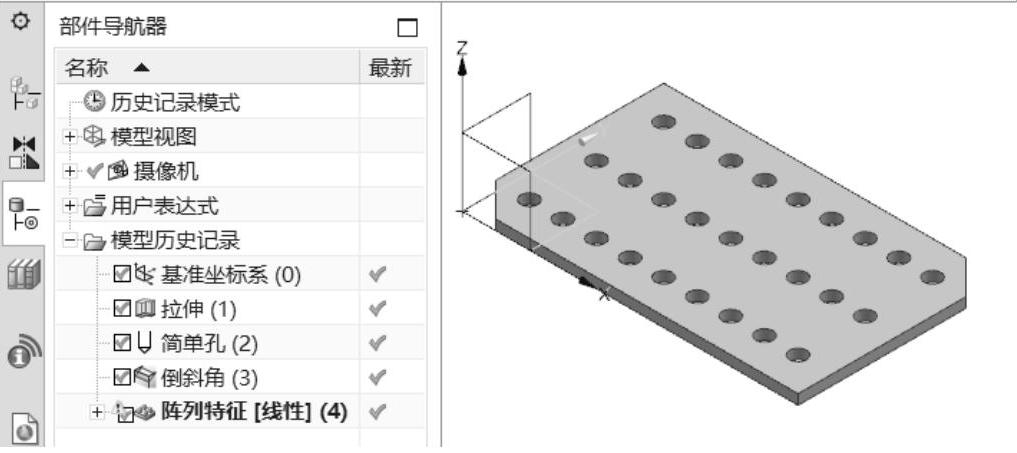

图5-37 完成创建线性阵列特征

2.圆形

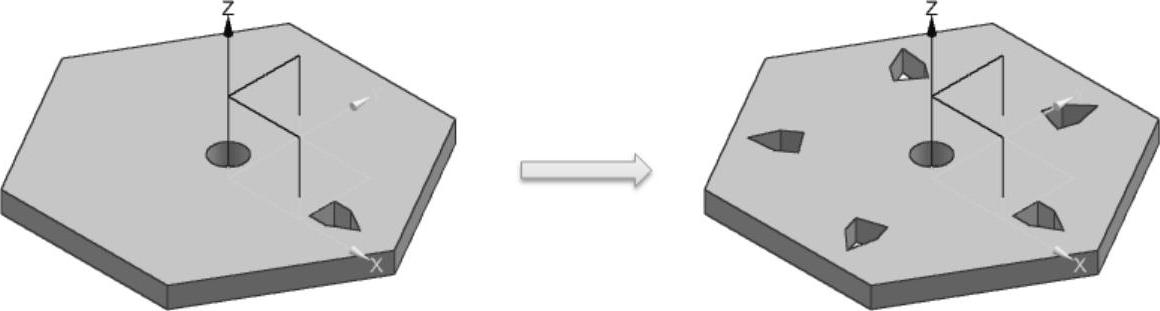

选择“圆形”布局时，使用旋转轴和可选的径向间距参数定义布局。通过“圆形阵列”操作进行设计的典型示例如图5-38所示。

图5-38 圆形阵列的典型示例

下面介绍使用“圆形阵列”功能的一个典型范例。

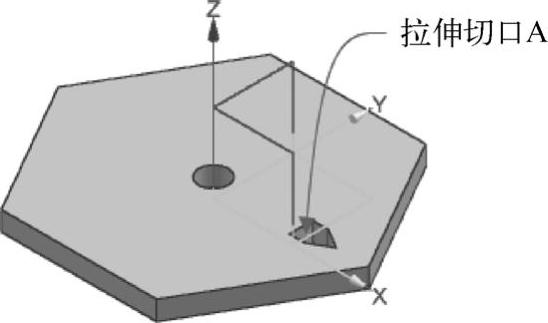

1 打开配套素材的“bc_c5_slzl_2”部件文件，该部件文件中存在如图5-39所示的实体模型，模型中存在着一个拉伸切口A。

2 在功能区的“主页”选项卡的“特征”组中单击“阵列特征”按钮 ，系统弹出“阵列特征”对话框。

3 选择拉伸切口A作为要形成阵列的特征。

4 在“阵列定义”选项组的“布局”下拉列表框中选择“圆形”选项。

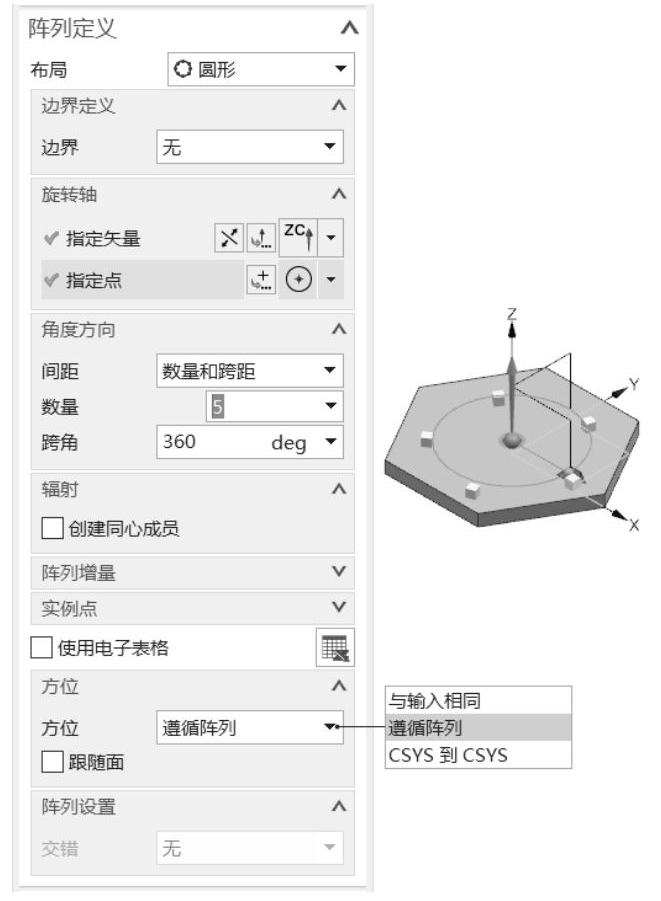

5 在“边界定义”子选项组的“边界”下拉列表框中选择“无”选项；在“旋转轴”子选项组中选择“ZC轴”图标选项 ，在“指定点”下拉列表框中选择“圆弧中心/椭圆中心/球心”图标选项 ，并在模型中选择中心圆孔的一个端面圆以获取其圆心；在“角度方向”子选项组中，将间距选项设置为“数量和跨距”，并设置数量为“5”、跨角为“360deg”；在“方位”子选项组的“方位”下拉列表框中选中“遵循阵列”选项，如图5-40所示。

图5-39 已有的实体模型

图5-40 圆形阵列定义

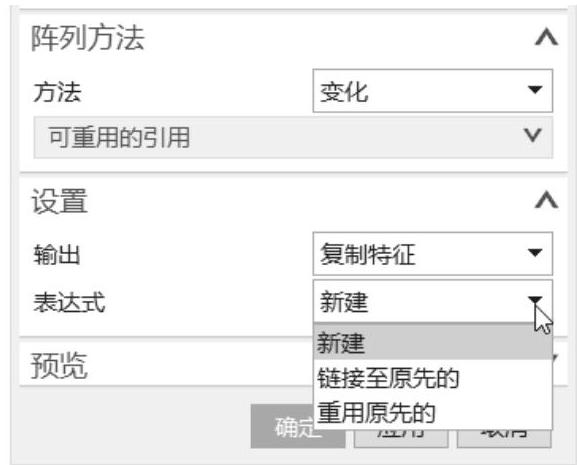

6 在“阵列方法”选项组的“方法”下拉列表框中选择“变化”选项；在“设置”选项组的“输出”下拉列表框中选择“复制特征”选项，并从“表达式”下拉列表框中选择“新建”选项，如图5-41所示。(www.daowen.com)

7 单击“确定”按钮，结果如图5-42所示。

图5-41 指定阵列方法和输出选项等

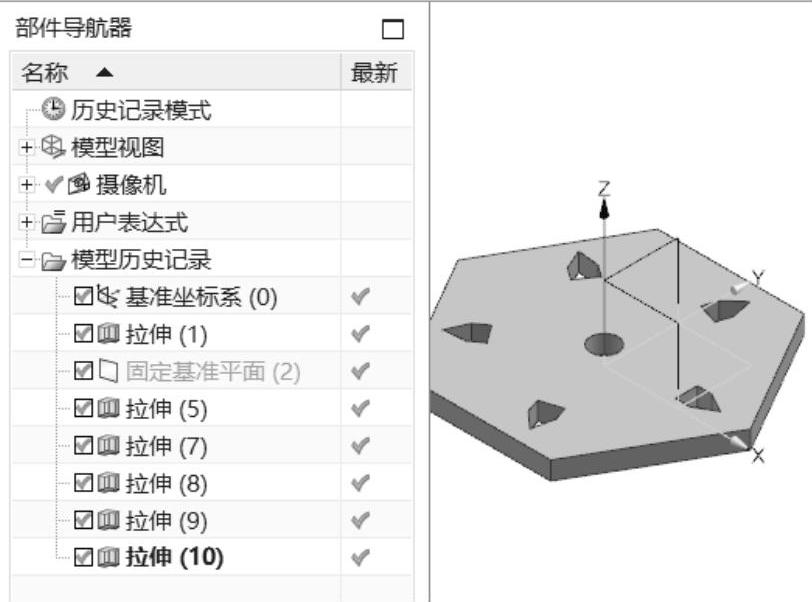

图5-42 完成创建圆形阵列

说明：在本例中，如果在“阵列定义”选项组的“方位”子选项组中设置的方位选项为“与输入相同”，那么最终创建的圆形阵列结果如图5-43所示。

对于圆形阵列布局，如果在“阵列特征”对话框的“阵列定义”选项组的“辐射”子选项组中，勾选“创建同心成员”复选框，则可以在另一个方向（径向方向）定义阵列以获得辐射状的阵列图样效果，如图5-44所示，此时需要设置辐射的径向间距参数等，并可以设置是否包含第一个圆。

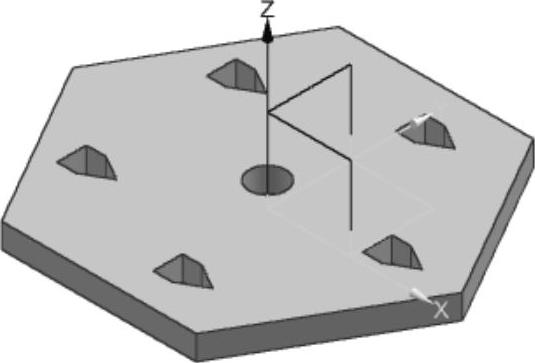

图5-43 与输入相同

图5-44 “辐射”形式的圆形阵列

3.多边形

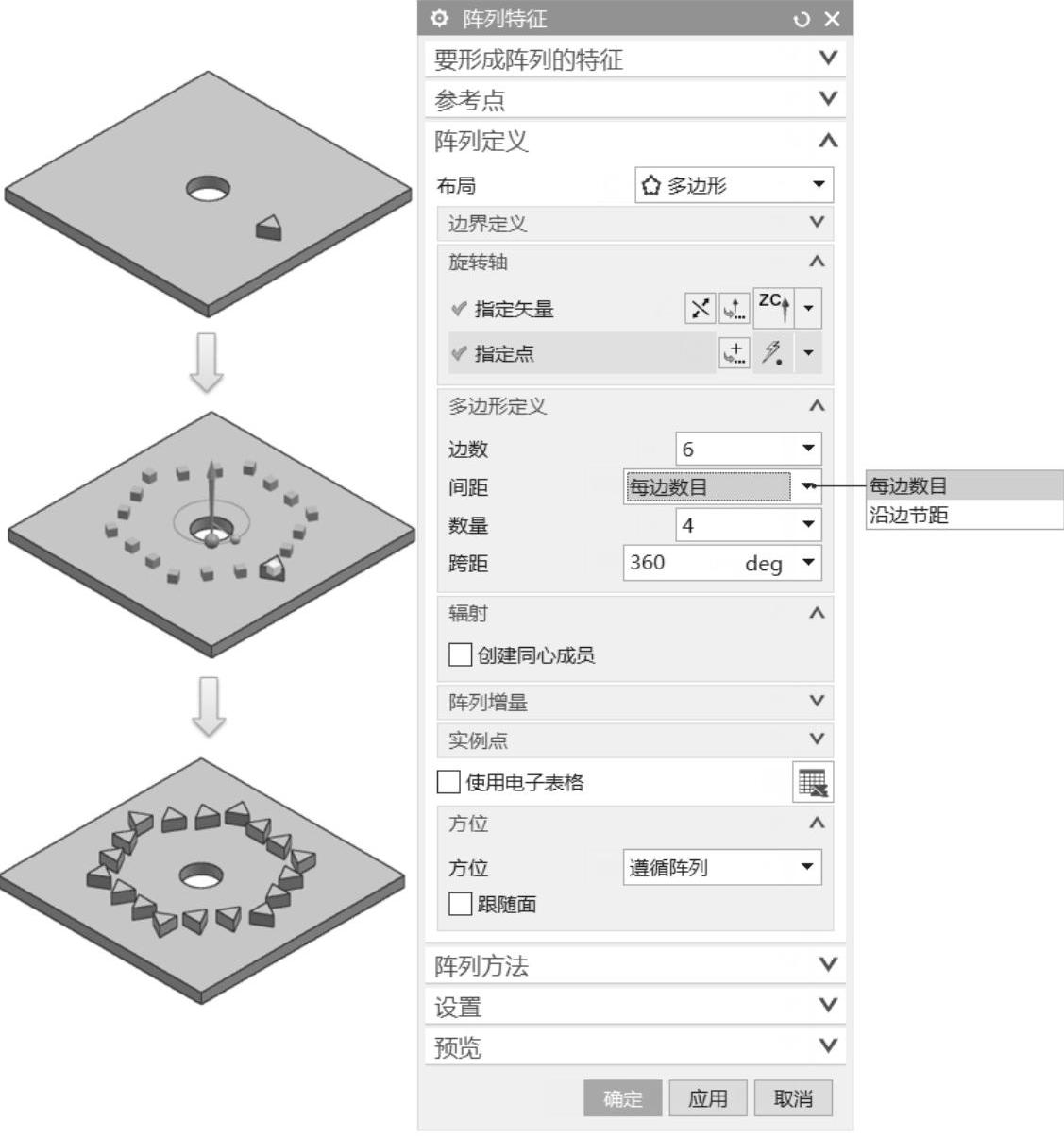

选择“多边形”布局时，使用正多边形和可选的径向间距参数定义布局。典型示例如图5-45所示（配套的练习素材为“bc_c5_slzl_3.prt”部件文件）。对于某些要阵列的特征而言，在创建其阵列特征时要考虑在“方位”子选项组的“方位”下拉列表框中选择“遵循阵列”选项还是选择“与输入相同”选项。

图5-45 示例：创建多边形布局形式的阵列实例

4.螺旋（平面）

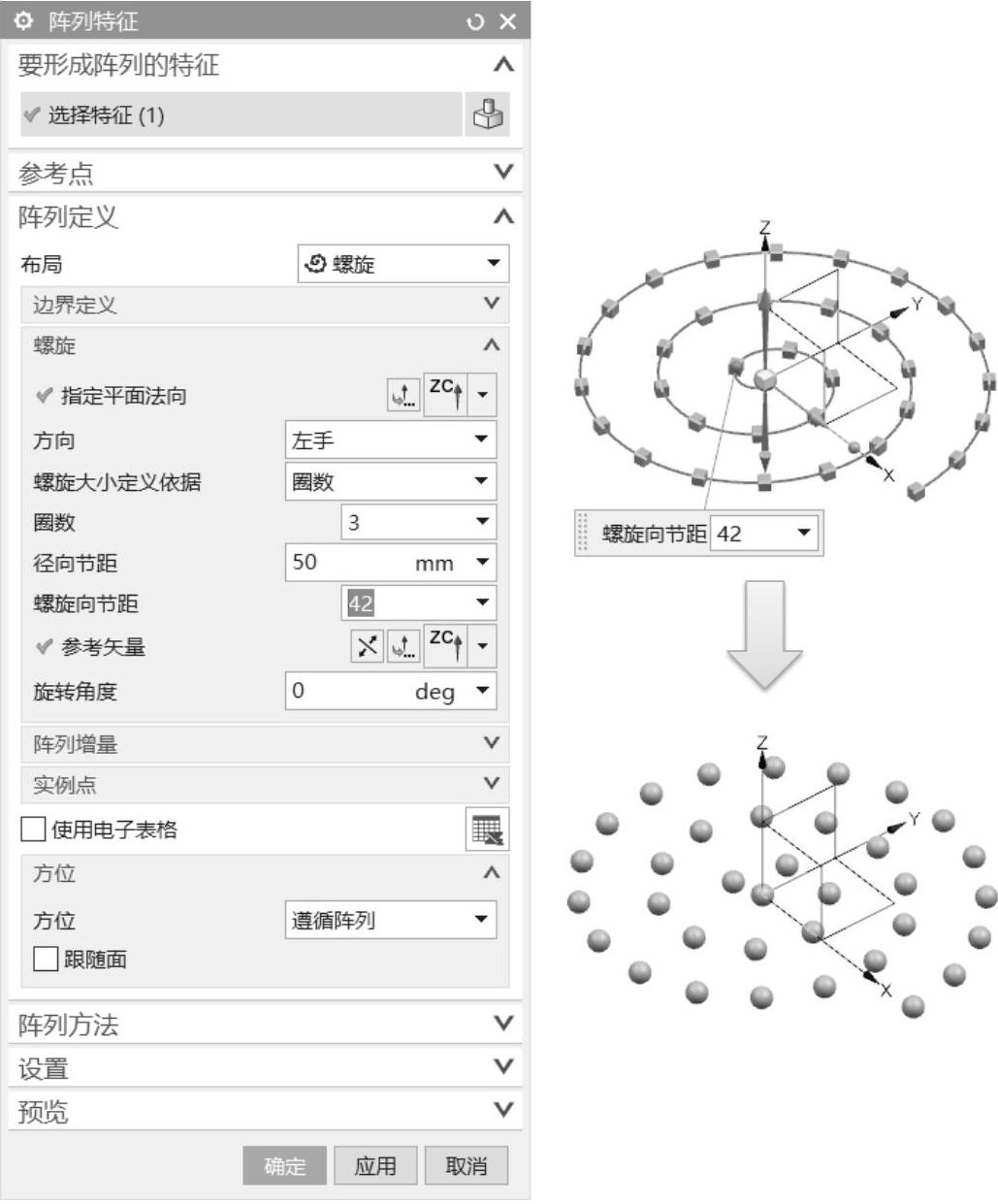

选择“螺旋”布局时，使用平面螺旋路径定义布局。其典型示例如图5-46所示。

5.螺旋线

采用“螺旋线”布局时，则使用空间螺旋线路径来定义阵列布局。创建“螺旋线”阵列特征的典型示例如图5-47所示。

6.沿

采用“沿”布局时，将定义这样一个布局：该布局遵循一个连续的曲线链和可选的第二曲线链或矢量，路径方法可以是“刚性”“偏置”或“平移”，方位可以垂直于路径或与输入相同。其典型示例如图5-48所示。

7.常规

采用“常规”布局时，如图5-49所示（注意“阵列定义”选项组提供的选项参数），使用按一个或多个目标点或坐标系定义的位置来定义布局。

图5-46 创建螺旋的阵列特征

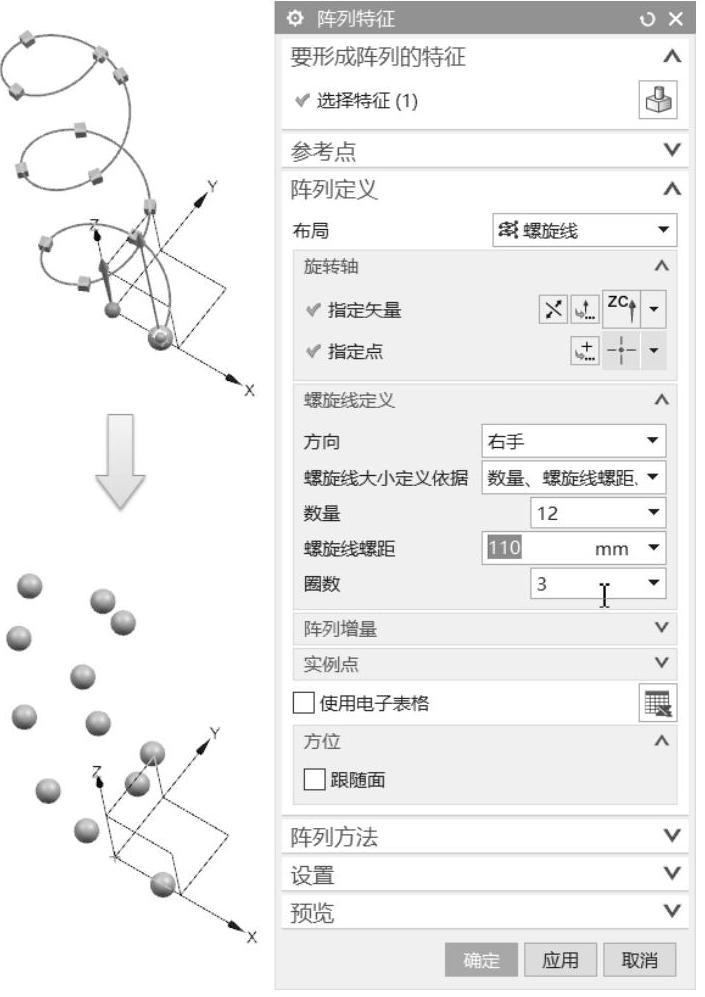

图5-47 “螺旋线”阵列特征示例

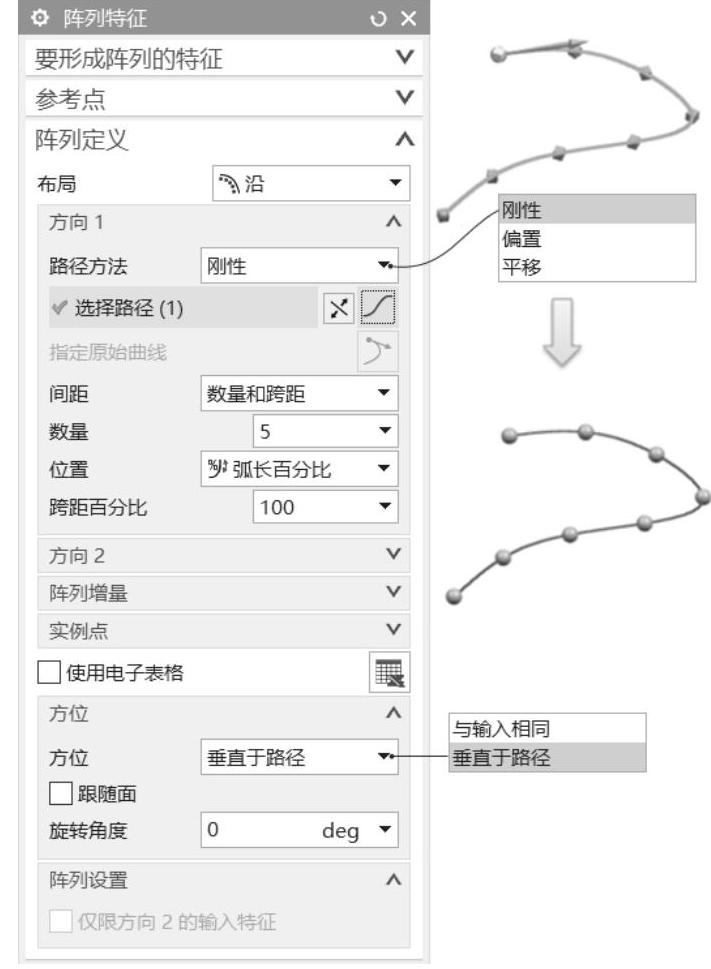

图5-48 采用“沿”布局的阵列特征

8.参考

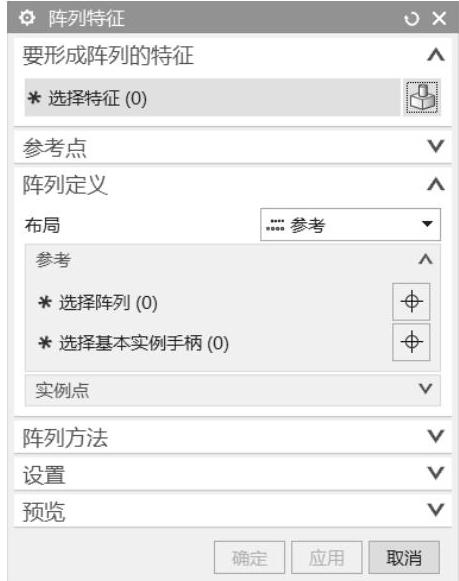

采用“参考”布局时，使用现有阵列的定义来定义布局。从如图5-50所示的对话框中可以看出，选择要形成阵列的特征并选择“参考”布局选项后，需要选择要参考的阵列，以及选择参考阵列的基本实例手柄以用作阵列的开始位置。

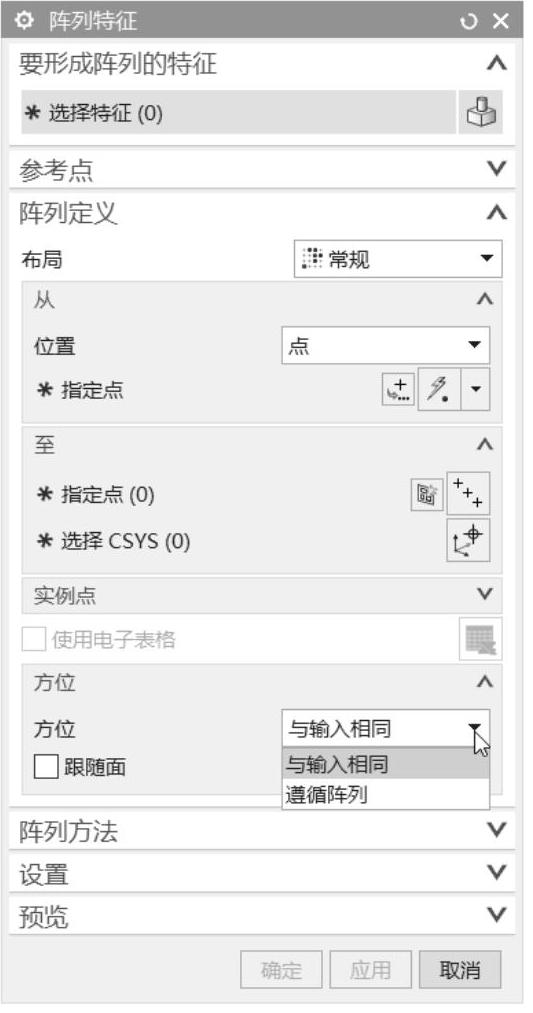

图5-49 选择“常规”布局时

图5-50 选择“参考”布局时
