边倒圆是指对面之间的锐边进行倒圆处理，即用指定的倒圆半径将实体的边缘变成圆柱面或圆锥面。边倒圆的半径可以是常数或变量。对于凹边，边倒圆操作会添加材料；对于凸边，边倒圆操作会减少材料。

在实体模型中创建边倒圆的典型示例如图5-6所示。

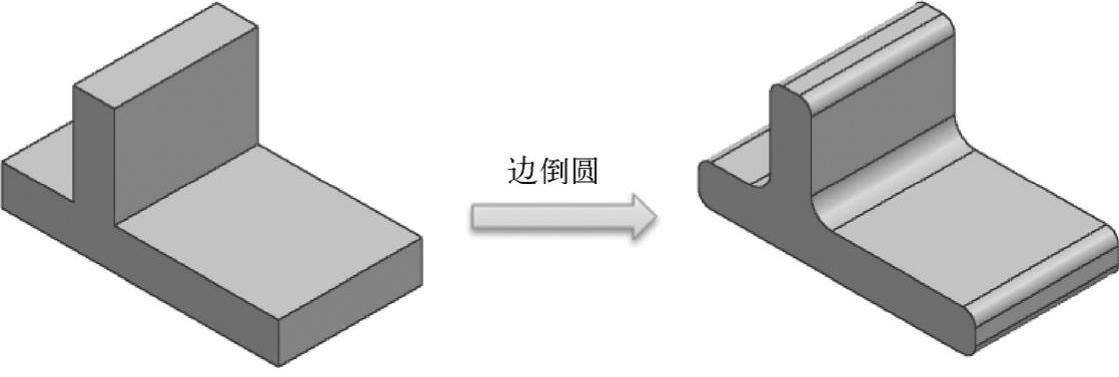

图5-6 边倒圆的示例

若要在实体模型上创建边倒圆，则在功能区的“主页”选项卡的“特征”组中单击“边倒圆”按钮 ，系统弹出如图5-7所示的“边倒圆”对话框，在图形窗口中选择要倒圆的边，并设置圆角连续性选项（默认为“G1（相切）”）、形状选项（“圆形”或“二次曲线”）及其半径，接着在“边倒圆”对话框中分别设置其他选项及参数，如变半径、拐角倒角、拐角突然停止、长度限制、溢出等，然后单击“应用”按钮或“确定”按钮即可。

说明：选择好要倒圆的一条或多条边，并设定好半径，接着在“边”选项组中单击被激活了的“添加新集”按钮 ，则可以创建一个边倒圆集，该边倒圆集包括当前所选的一条或多条边。接着使用同样的操作，可以为新选定的边建立新的边倒圆集。同一个边倒圆集，包含的各边倒圆半径相同，而不同的边倒圆集，其边倒圆半径可以不同，如图5-8所示。在实际设计中，巧妙地利用边倒圆集来管理边倒圆，可以给以后的更改设计带来便利，如以后修改了某边倒圆集的半径，则该集的所有边倒圆均发生一致变化，而其他集则不受控制。在列表中选择某个边倒圆集时，可以为该集添加新的边倒圆，也可以更改该集的边倒圆半径。如果要删除在集列表中选定的某个边倒圆集，那么单击“移除”按钮 即可。

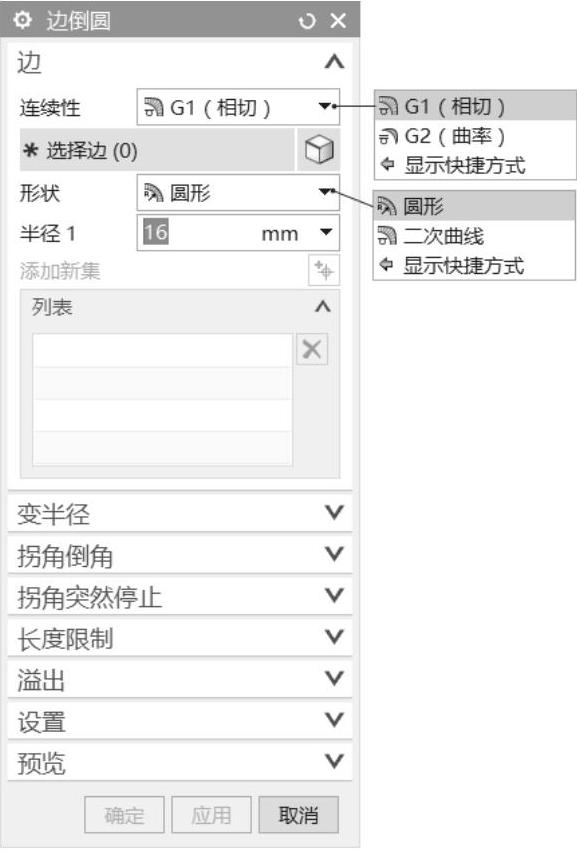

图5-7 “边倒圆”对话框

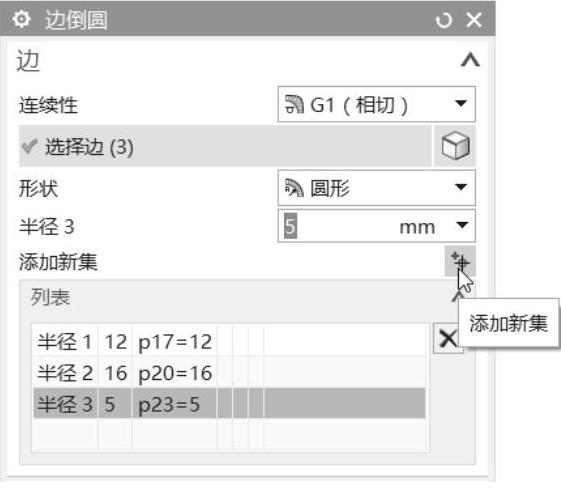

图5-8 建立几个边倒圆集

除了可以创建恒定半径的边倒圆和变半径的边倒圆之外，还可以创建具有指定边长度的边倒圆，它是对一条边中的部分长度进行倒圆，这需要使用“边倒圆”对话框中的“拐角突然停止”选项组来分别指定端点和停止位置等（先选择端点，接着设置限制选项和位置选项等参数），如图5-9所示。

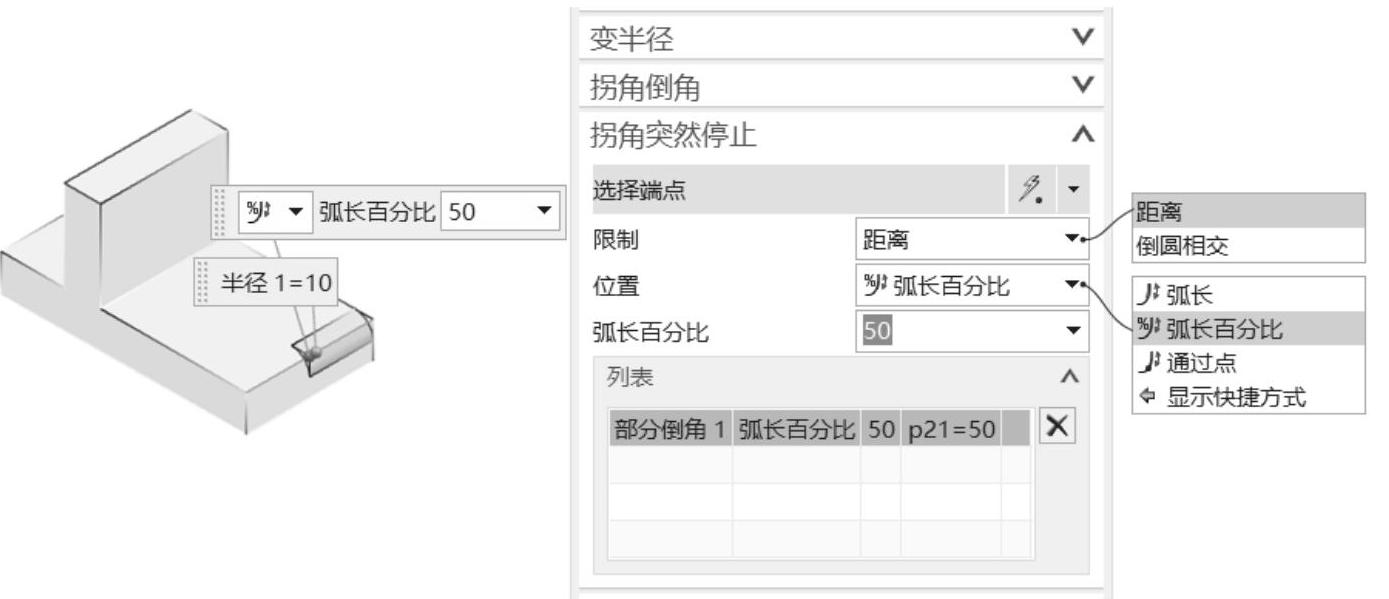

图5-9 指定边倒圆长度位置

下面介绍一个创建边倒圆的范例。

1.新建文件及创建一个长方体实体模型

1 按〈Ctrl+N〉快捷键，系统弹出“新建”对话框。

2 在“模型”选项卡的“模板”列表中选择名称为“模型”的模板，在“新文件名”选项组的“名称”文本框中输入“bc_c5_bdy”，并指定要保存到的文件夹。

3 在“新建”对话框中单击“确定”按钮。

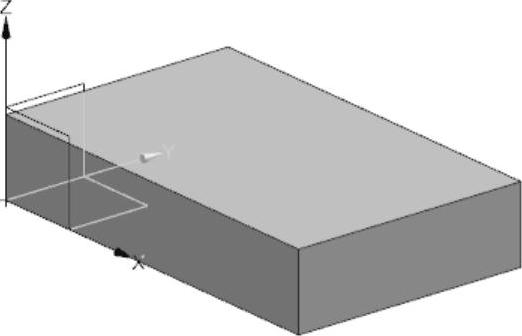

4 在功能区的“主页”选项卡的“特征”组中单击“更多”|“长方体”按钮 ，创建一个长度为100mm、宽度为61.8mm和高度为20mm的长方体，模型效果如图5-10所示。

2.创建恒定半径的边倒圆

1 在功能区的“主页”选项卡的“特征”组中单击“边倒圆”按钮 ，系统弹出“边倒圆”对话框。

2 在“边”选项组中设置连续性选项为“G1（相切）”、圆角形状选项为“圆形”、圆角半径为10mm，接着选择要倒圆的多条边（4条侧边），如图5-11所示。

图5-10 创建一个长方体模型

(www.daowen.com)

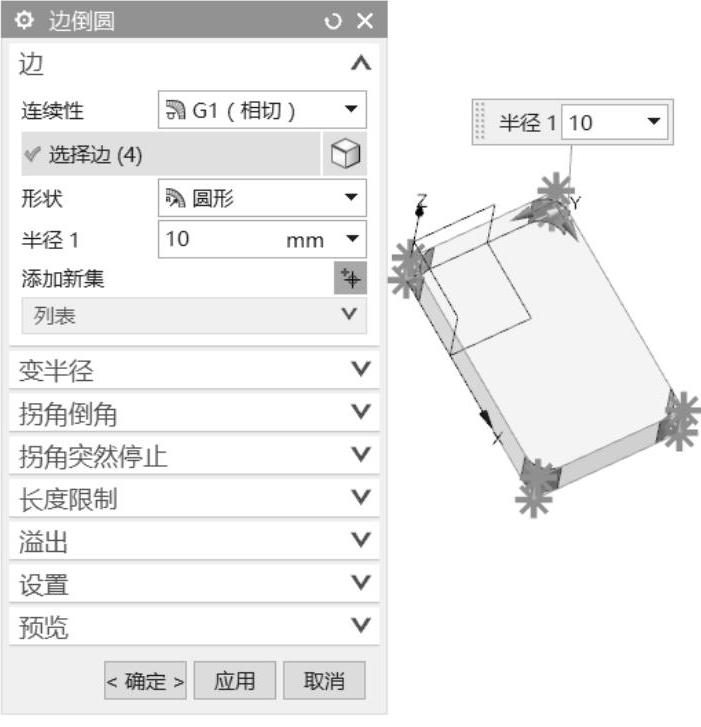

图5-11 选择要倒圆的边

在“边倒圆”对话框中单击“确定”按钮。

3.创建具有可变半径的边倒圆

1 在功能区的“主页”选项卡的“特征”组中单击“边倒圆”按钮 ，系统弹出“边倒圆”对话框。

2 设置圆角形状选项为“圆形”，将新集的默认圆角半径设置为3mm，接着选择如图5-12所示的边线作为要倒圆的边线。

3 在“边倒圆”对话框中打开“变半径”选项组，如图5-13所示，从一个下拉列表框中选择“点在曲线/边上”图标选项 。

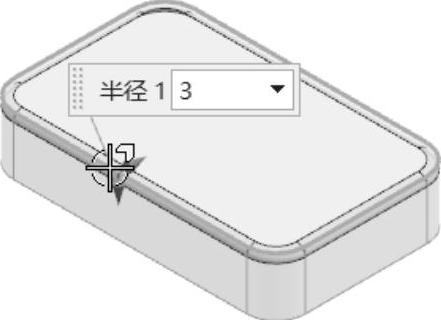

图5-12 选择要倒圆的边线

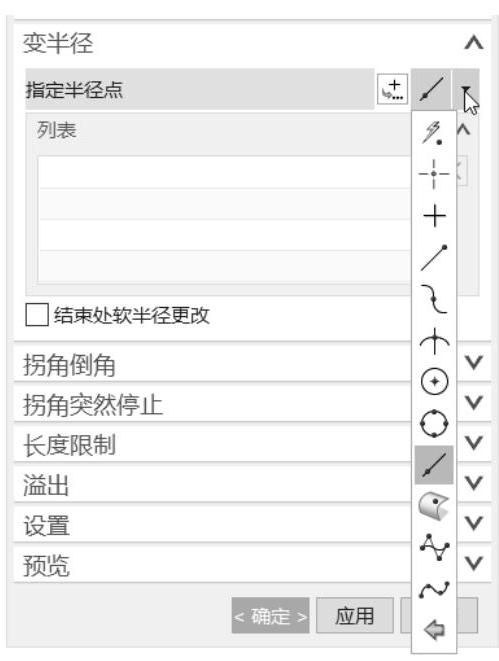

图5-13 为圆角控制点指定位置

在如图5-14所示的模型边线上单击，接着设置该点处的半径为6mm，从“位置”下拉列表框中选择“弧长百分比”，并设置“弧长百分比”值为“50”。

图5-14 指定一个可变半径点

说明：在“变半径”选项组的“位置”下拉列表框中，可供选择的位置选项有“弧长”、“弧长百分比”和“通过点”，选择不同的位置选项，将设置不同的位置参数和半径参数等。

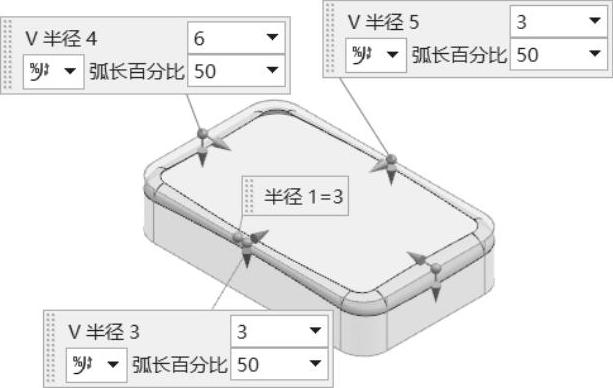

使用同样的方法，在模型中指定其他3个可变半径点，并设置相应的参数，如图5-15所示。

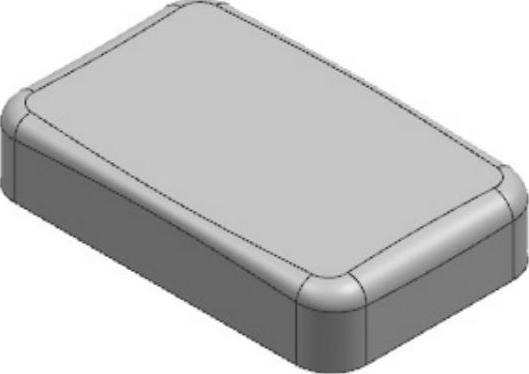

5 在“边倒圆”对话框中单击“确定”按钮，创建的可变半径的边倒圆的效果如图5-16所示。

图5-15 指定其他3个可变半径点及相应的参数

图5-16 创建的可变半径的边倒圆

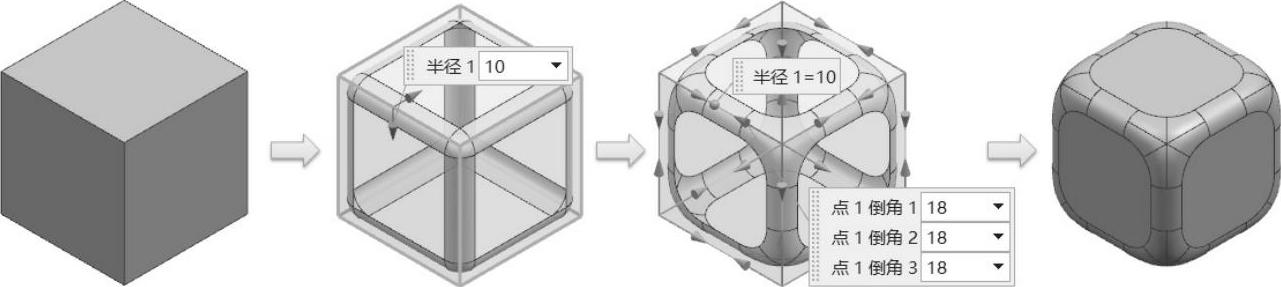

课堂补充练习：要求先创建一个边长为80mm的正方体实体模型，接着单击“边倒圆”按钮 ，设置默认圆形半径为10mm，选择所有棱边进行边倒圆，然后利用“拐角倒角”选项组为8个选定端点设置相应的拐角倒圆半径，这些拐角倒圆的半径均要求为18mm，图解示例如图5-17所示。

图5-17 带拐角倒圆的边倒圆练习图例
