UGNX11.0基础教程:倒斜角操作的步骤详解

时间:2023-10-31 理论教育 版权反馈
【摘要】:当产品零件的边缘过于尖锐时,为避免擦伤,通常需要对其边缘进行倒斜角操作。另外,为了便于装配操作,在轴类零件或零件上的孔洞边缘处可根据要求设计倒斜角作为“导入结构”。如果发现设置的距离1和距离2偏置方位不对,可以单击“反向”按钮 来切换。如果需要,则可以单击“反向”按钮 来切换该倒斜角的另一个解。当将斜角度设置为45°时,则得到的倒斜角效果可能和对称倒斜角的效果相同。图5-5 设置偏置和角度的倒斜角

UGNX11.0基础教程:倒斜角操作的步骤详解

倒斜角是指对实体面之间的锐边进行倾斜的倒角处理,是一种常见的边特征操作。当产品零件的边缘过于尖锐时,为避免擦伤,通常需要对其边缘进行倒斜角操作。另外,为了便于装配操作,在轴类零件或零件上的孔洞边缘处可根据要求设计倒斜角作为“导入结构”。倒斜角的典型示例如图5-1所示。

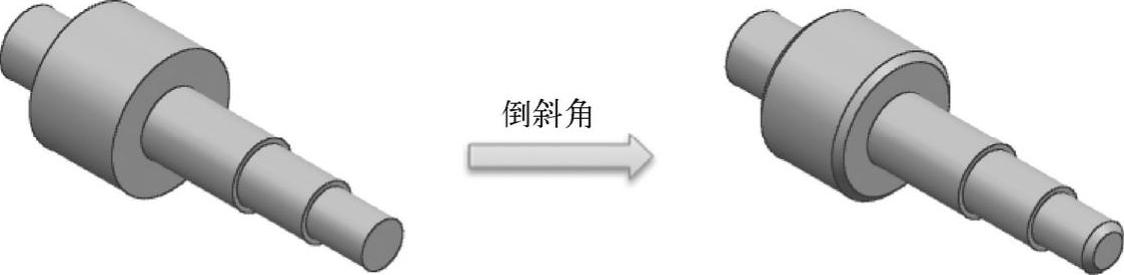

图5-1 倒斜角的示例

在功能区的“主页”选项卡的“特征”组中单击“倒斜角”按钮 978-7-111-55770-8-Chapter05-2.jpg ,打开如图5-2所示的“倒斜角”对话框,接着选择要倒斜角的边,指定横截面偏置类型(偏置类型有“对称”“非对称”和“偏置和角度”3种),以及设置相应的倒斜角参数和其他设置内容,最后单击“应用”按钮或“确定”按钮,完成创建倒斜角特征。

下面分别结合图例辅助介绍3种横截面偏置类型的倒斜角。

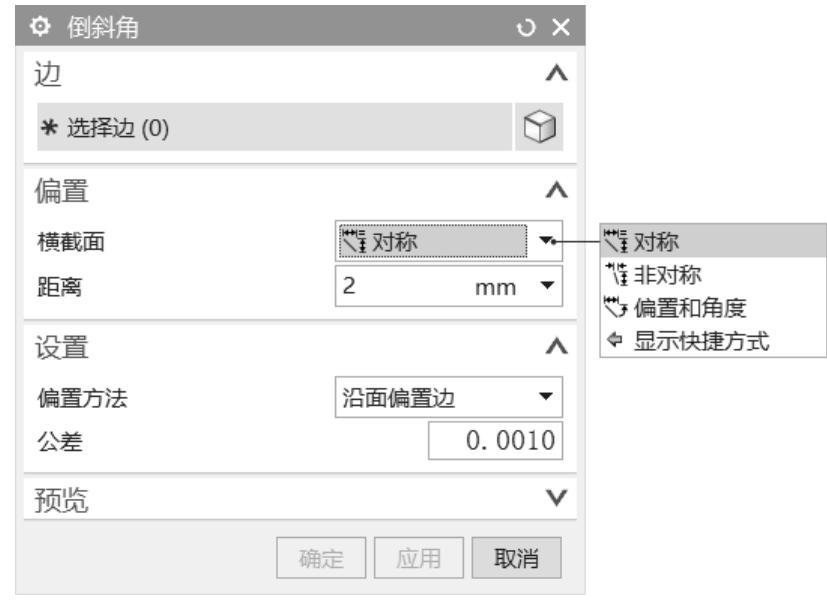

图5-2 “倒斜角”对话框

1.对称

在“偏置”选项组的“横截面”下拉列表框中选择“对称”选项时,只需设置一个距离参数,从边开始的两个偏置距离相同,它的斜角值固定为45°。对称横截面的倒斜角如图5-3所示。


图5-3 对称偏置的倒斜角

2.非对称

从“偏置”选项组的“横截面”下拉列表框中选择“非对称”选项时,需要分别定义距离1和距离2,两边的偏距值可以不一样,如图5-4所示。如果发现设置的距离1和距离2偏置方位不对,可以单击“反向”按钮 978-7-111-55770-8-Chapter05-5.jpg 来切换。

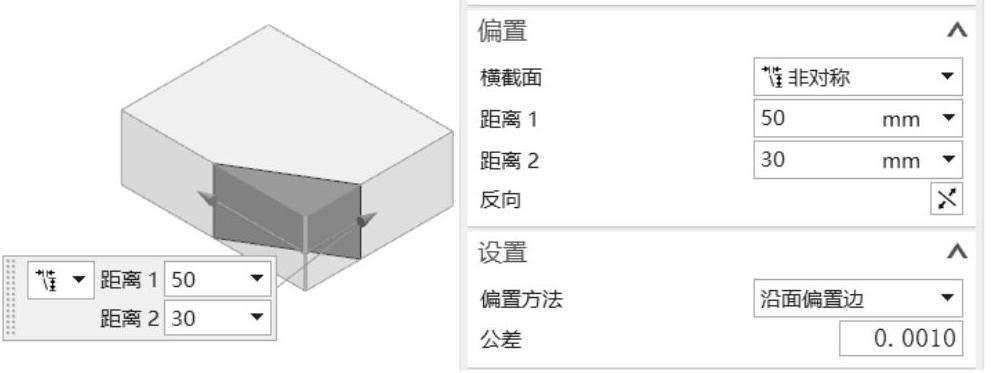

图5-4 非对称偏置的倒斜角

3.偏置和角度

从“偏置”选项组的“横截面”下拉列表框中选择“偏置和角度”选项时,需要分别指定一个偏置距离和一个角度参数,如图5-5所示。如果需要,则可以单击“反向”按钮 978-7-111-55770-8-Chapter05-7.jpg 来切换该倒斜角的另一个解。当将斜角度设置为45°时,则得到的倒斜角效果可能和对称倒斜角的效果相同。

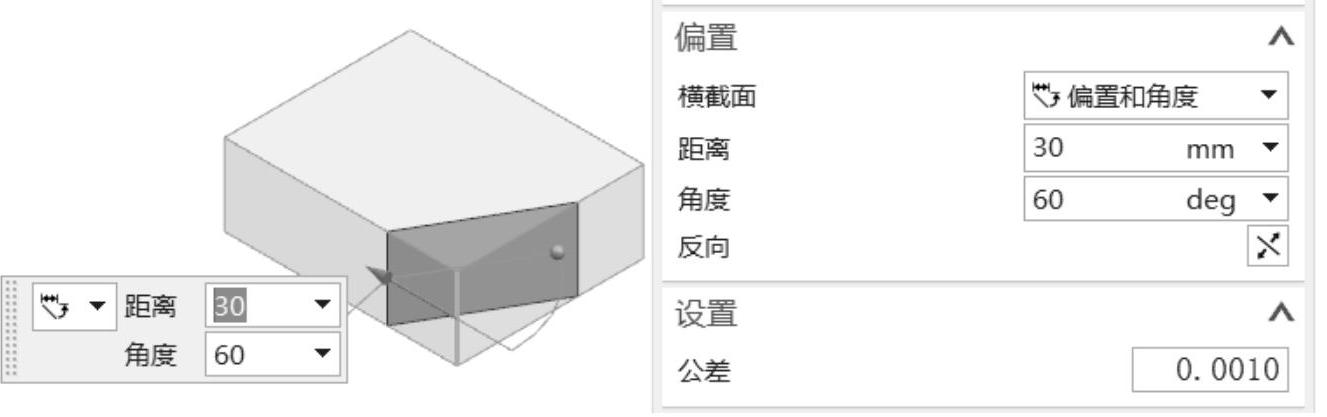

图5-5 设置偏置和角度的倒斜角
