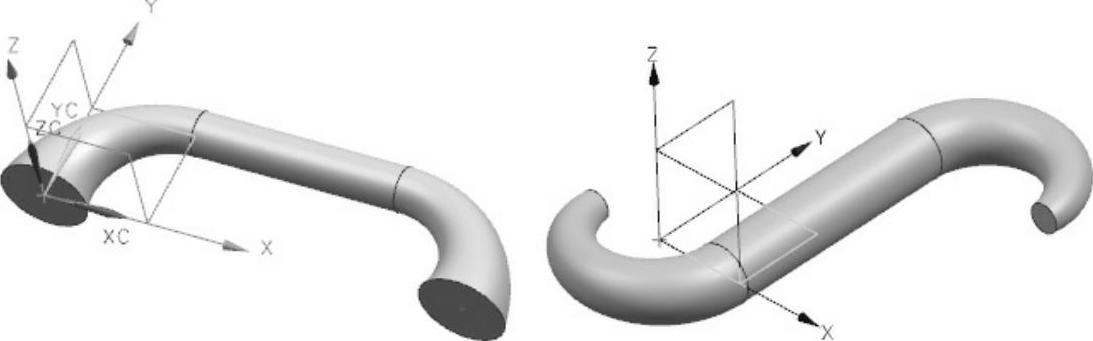

使用“变化扫掠”工具命令，可沿路径扫掠横截面来创建特征体，此时横截面形状沿路径改变。如图4-107所示的两个实体模型均可以通过“变化扫掠”工具命令来创建。

图4-107 变化扫掠的示例

下面通过一个典型操作实例来介绍如何创建“变化扫掠”特征。

1.新建所需的文件

1 按〈Ctrl+N〉快捷键，弹出“新建”对话框。

2 在“模型”选项卡的“模板”列表中选择名称为“模型”的模板，在“新文件名”选项组的“名称”文本框中输入“bc_c4_bhdsl”，并指定要保存到的文件夹。

3 在“新建”对话框中单击“确定”按钮。

2.绘制一条将作为扫掠轨迹路径的曲线

1 在功能区的“主页”选项卡的“直接草图”组中单击“草图”按钮 ，弹出“草图”对话框。

2 在“草图类型”下拉列表框中选择“在平面上”，在“草图CSYS”选项组的“平面方法”下拉列表框中选择“自动判断”，默认XC-YC平面为草图平面，单击“确定”按钮。

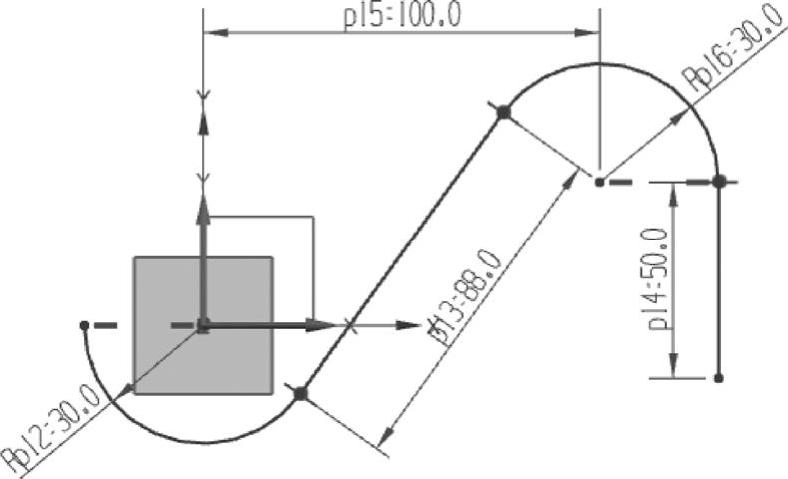

3 绘制如图4-108所示的曲线，注意该曲线各邻段相切，同时注意相关的约束关系。

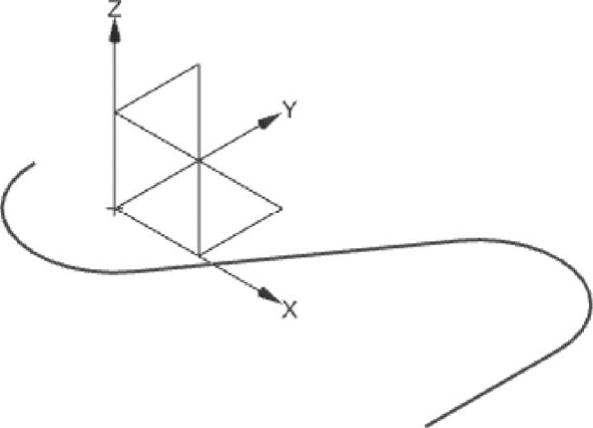

4 绘制和编辑好曲线之后，单击“完成草图”按钮 ，按〈End〉键以等轴测视角方位显示图形，完成绘制草图曲线如图4-109所示。

图4-108 绘制草图

图4-109 完成绘制的草图

3.创建“变化扫掠”特征

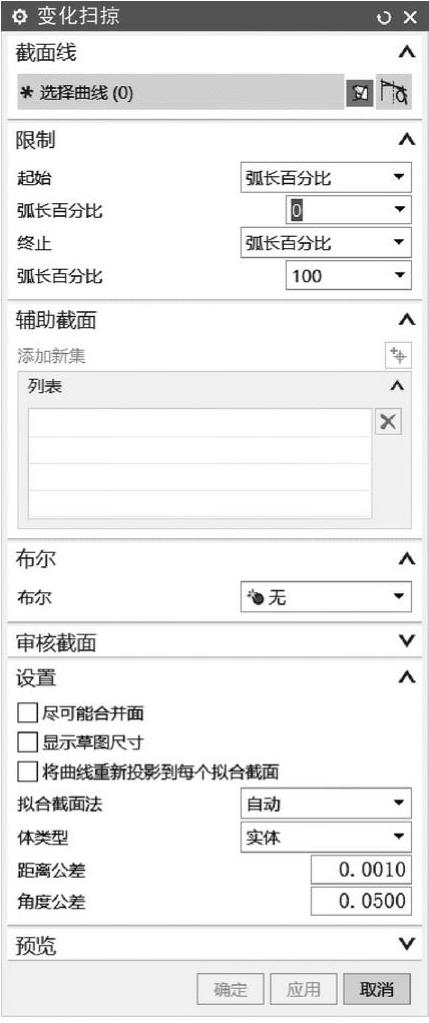

1 在功能区的“主页”选项卡的“特征”组中单击“更多”|“变化扫掠”按钮 ，系统弹出如图4-110所示的“变化扫掠”对话框

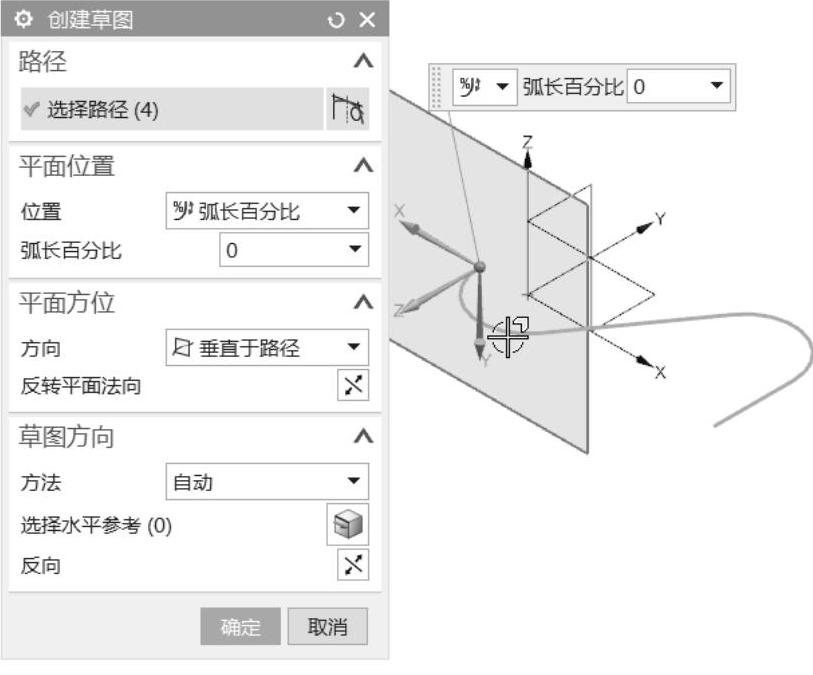

2 在“截面线”选项组中单击“绘制截面”按钮 ，弹出“创建草图”对话框，在图形窗口中单击草图曲线（曲线规则为“相切曲线”），接着在“平面位置”选项组的“位置”下拉列表框中选择“弧长百分比”选项，并在“弧长百分比”文本框中输入“0”，在“平面方位”的“方向”下拉列表框中选择“垂直于路径”，草图方向选项采用默认的自动设置，如图4-111所示。

图4-110 “变化扫掠”对话框

图4-111 “创建草图”对话框

3 在“创建草图”对话框中单击“确定”按钮。(www.daowen.com)

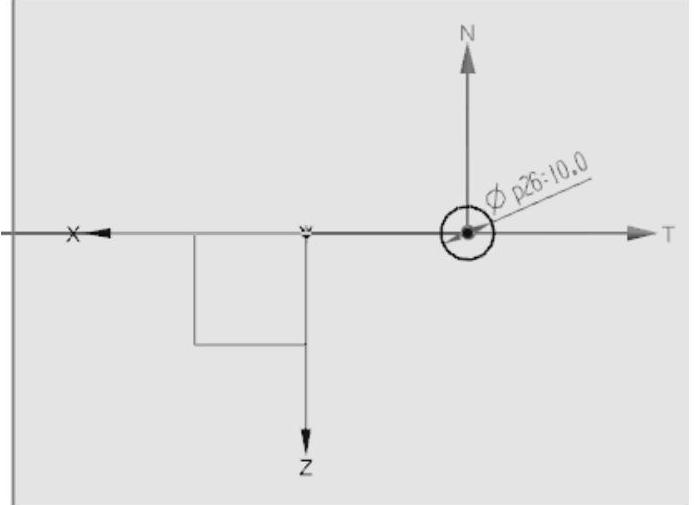

4 绘制如图4-112所示的一个圆，该圆的直径为10mm，并标注其直径尺寸（或者建立该直径尺寸），然后单击“完成”按钮 。

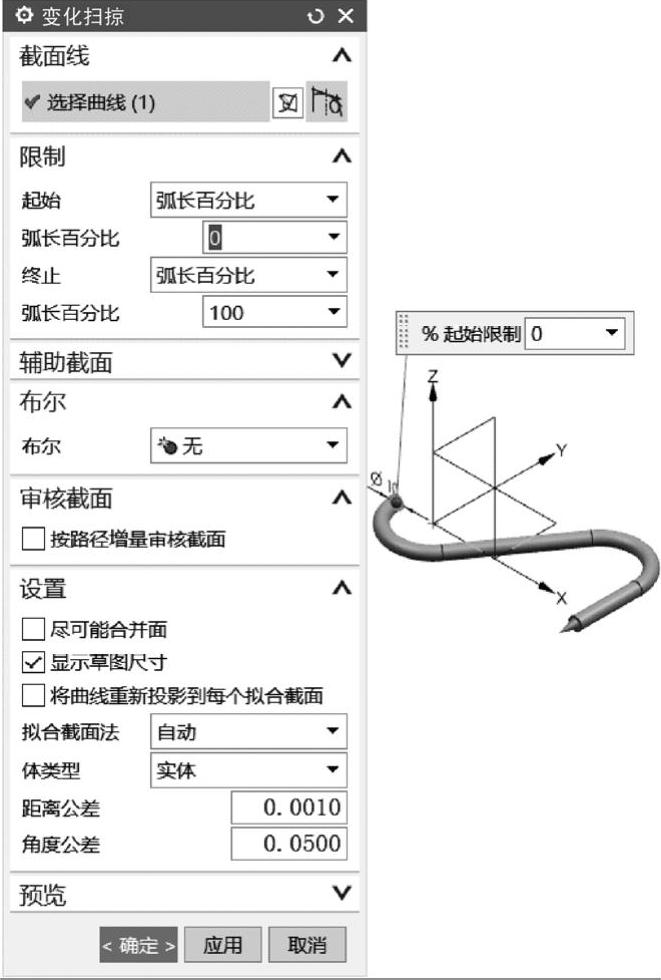

5 此时，“变化扫掠”对话框和特征预览如图4-113所示，注意在“设置”选项组中勾选“显示草图尺寸”复选框，将“体类型”设置为“实体”。

图4-112 绘制一个圆

图4-113 “变化扫掠”对话框和特征预览

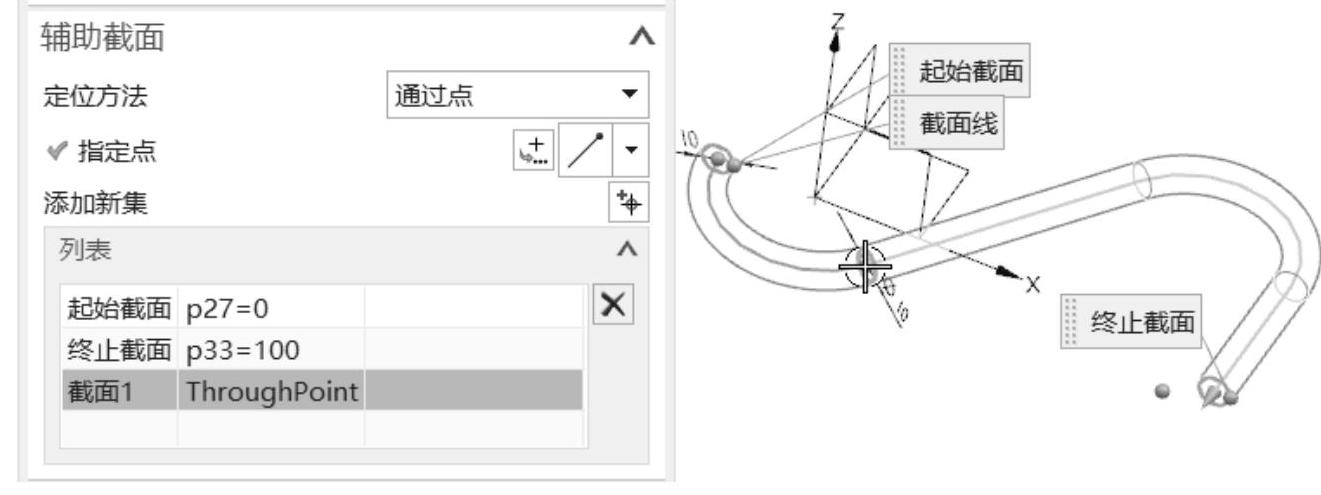

6 在“变化扫掠”对话框中展开“辅助截面”选项组，单击“添加新集”按钮 ，从而添加一个辅助截面集，接着从“定位方法”下拉列表框中选择“通过点”选项，接着以“端点” 方式在曲线链中选择如图4-114所示的一个点.

图4-114 采用“通过点”定位方法

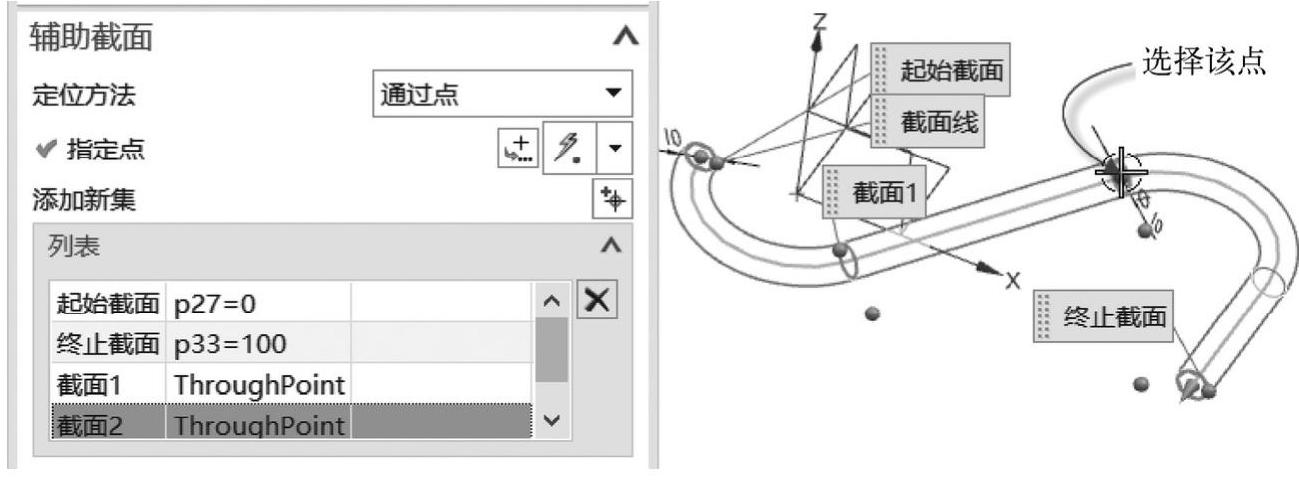

7 再次在“辅助截面”选项组中单击“添加新集”按钮 添加另一个新的辅助截面集,同样从“定位方法”下拉列表框中选择“通过点”选项，接着在曲线链中选择如图4-115所示的一个点。

图4-115 指定另一个截面放置点

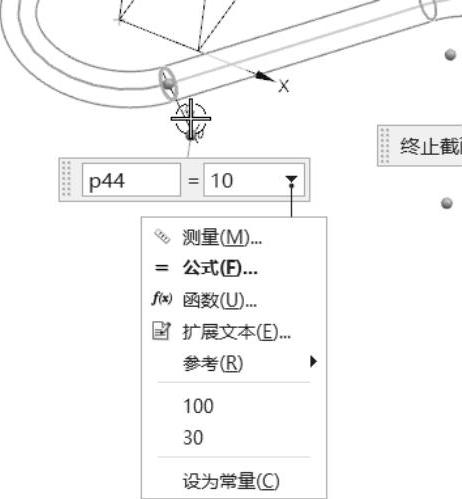

8 在绘图区域中单击其中一个中间截面的标签“截面1”（标签形式为“截面#”），或者在“辅助截面”选项组的截面列表中选择“截面1”，此时在图形窗口中显示该截面的草图尺寸，接着单击该截面要修改的尺寸，如图4-116所示。

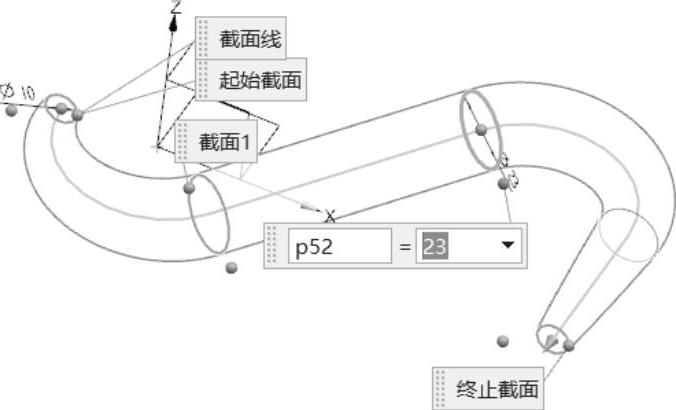

在屏显框中单击“启动公式编辑器”按钮 ，接着从打开的下拉菜单中选择“设为常量”命令，接着将该尺寸修改为“23”，如图4-117所示.

图4-116 指定要修改的截面尺寸

图4-117 修改该截面尺寸

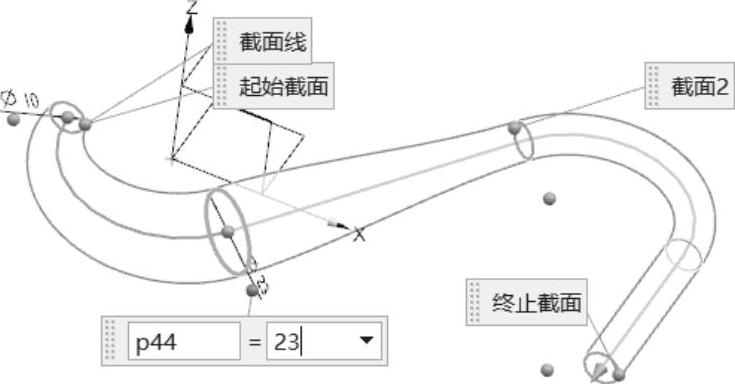

9 使用同样的方法，单击截面2标签或从截面列表中选择“截面2”，以显示该截面的尺寸，接着单击该截面要修改的尺寸，单击尺寸框附带的“启动公式编辑器”按钮 ，并从出现的下拉菜单中选择“设为常量”命令，将该直径尺寸也修改为23mm，此时预览效果如图4-118所示。

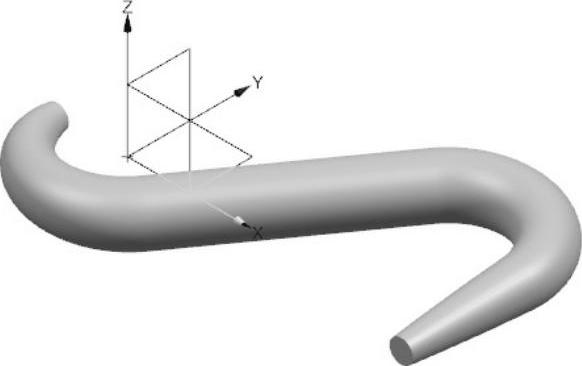

10 将“变化扫掠”对话框的“设置”选项组中的距离公差和角度公差均设置为“0.005”，单击“确定”按钮，确认后得到的实体完成效果如图4-119所示。

图4-118 预览效果

图4-119 完成的实体效果
