UGNX11.0基础教程:创建键槽操作步骤及范例

使用“键槽”命令,可以以直槽形状添加一条通道,使其穿过实体或在实体内部。

创建键槽的操作步骤如下。

1 在功能区的“主页”选项卡的“特征”组中单击“更多”|“键槽”按钮 978-7-111-55770-8-Chapter04-118.jpg ,系统弹出如图4-72所示的“槽”(键槽)对话框。

2 在“槽”(键槽)对话框中指定键槽类型。

3 选择键槽的放置平面(可选择平的实体面或基准平面),并选择键槽的水平参考。如果要创建的键槽为通槽形式(即在步骤2中勾选“通槽”复选框,将创建一个完全通过两个选定面的键槽),那么还需要根据提示信息来指定贯通面(如起始贯通面和终止贯通面)。

4 输入键槽的参数。

5 使用“定位”对话框选择定位方式来定位键槽。

下面对键槽类型进行较为详细的介绍。

1.矩形槽

“矩形槽”用于沿底部创建具有锐边的键槽,如图4-73所示,必须指定以下参数。

长度:键槽的长度,按照平行于水平参考方向测量,此值必须是正的。

●宽度:形成键槽的工具的宽度。

●深度:键槽的深度,按照与键槽轴相反的方向测量,是指原点到键槽底面的距离。此值必须是正的。


图4-72 “槽”(键槽)对话框


图4-73 矩形槽示意

2.球形端槽

“球形端槽”用于创建具有球体底面和拐角的键槽,如图4-74所示,创建该类型的键槽必须指定以下参数。

●球直径:键槽的宽度(即刀具的直径)。

●深度:键槽的深度,按照与键槽轴相反的方向测量,是指原点到键槽底面的距离。此值必须是正的。

● 长度:键槽的长度,按照平行于水平参考的方向测量。此值必须是正的。

注意,球形端槽的深度值必须大于球半径(球直径的一半)。

3.U形槽

“U形槽”用于创建一个U形键槽,此类键槽具有圆角和底面半径,如图4-75所示。在创建U形槽的过程中,必须指定以下参数。

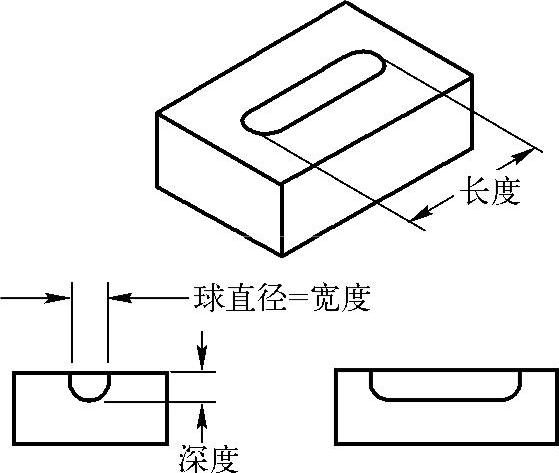

图4-74 球形端槽示意


图4-75 U形槽示意

●宽度:键槽的宽度(即切削刀具的直径)。

●深度:键槽的深度,按照与键槽轴相反的方向测量,是指原点到键槽底面的距离.此值必须是正的。

●拐角半径:键槽的底面半径(即切削刀具的边半径)。

●长度:键槽的长度,按照平行于水平参考的方向测量。此值必须是正的。

注意,U形槽的深度值必须大于拐角半径值。

4.T形键槽

“T形键槽”用于创建一个横截面为倒转T形的键槽,如图4-76所示。若要创建T形键槽,则必须指定以下参数。

●顶部宽度:狭窄部分的宽度,位于键槽的上方。

●底部宽度:较宽部分的宽度,位于键槽的下方。

●顶部深度:键槽顶部的深度,按键槽轴的反方向测量,是指键槽原点到测量底部深度值时的顶部的距离。

●底部深度:键槽底部的深度,按刀轴的反方向测量,是指测量顶部深度值时的底部到键槽底部的距离。

5.燕尾槽

“燕尾槽”用于创建一个“燕尾”形状的键槽,此类键槽具有尖角和斜壁,如图4-77所示。若要创建燕尾槽,则必须指定以下参数。


图4-76 T形键槽示意

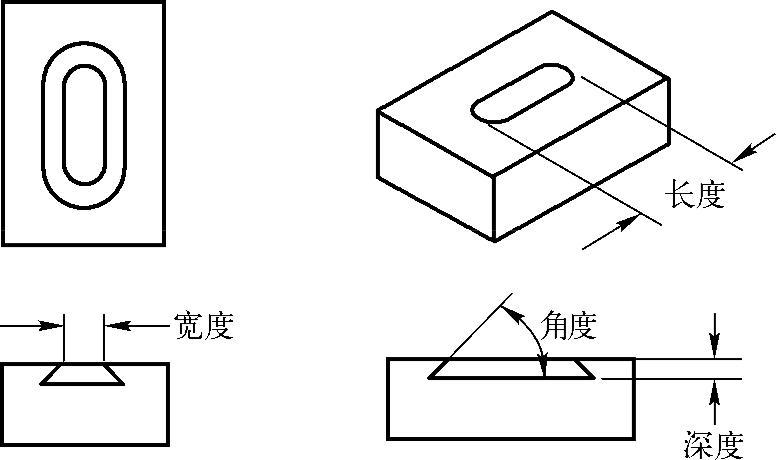

图4-77 燕尾槽示意

●宽度:在实体的面上键槽的开口宽度,按垂直于键槽刀轨的方向测量,其中心位于键槽原点。

●深度:键槽的深度,按刀轴的反方向测量,是指原点到键槽底部的距离。(www.daowen.com)

●角度:键槽底面与侧壁的夹角。

下面介绍创建键槽的简单操作范例,该范例使用的配套部件文件为“bc_c4_jc.prt”。

1.创建矩形键槽

1 在功能区的“主页”选项卡的“特征”组中单击“更多”|“键槽”按钮 978-7-111-55770-8-Chapter04-125.jpg ,系统弹出“槽”(键槽)对话框。

2 在“槽”(键槽)对话框中确保取消选中“通槽”复选框,然后单击选中“矩形槽”单选按钮。

3 系统弹出“矩形键槽”对话框,在如图4-78所示的实体面上单击以选择该实体面作为矩形键槽的放置面。

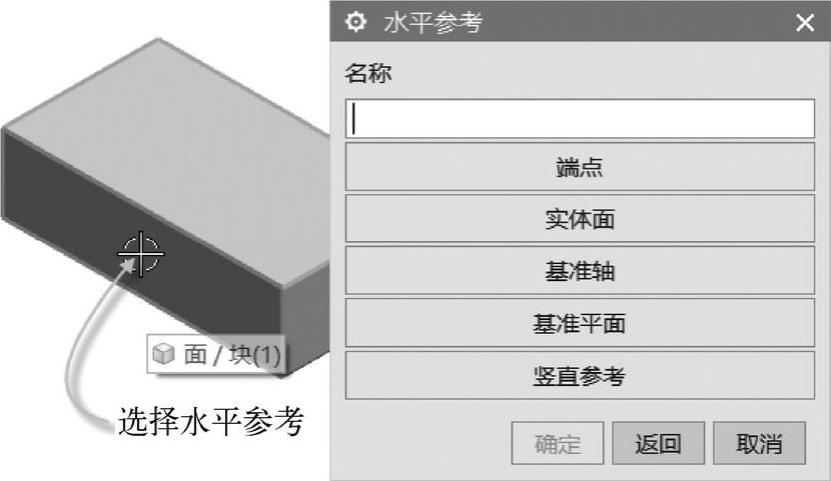

4 系统弹出“水平参考”对话框,并提示选择水平参考。在模型中选择如图4-79所示的侧面定义水平参考。

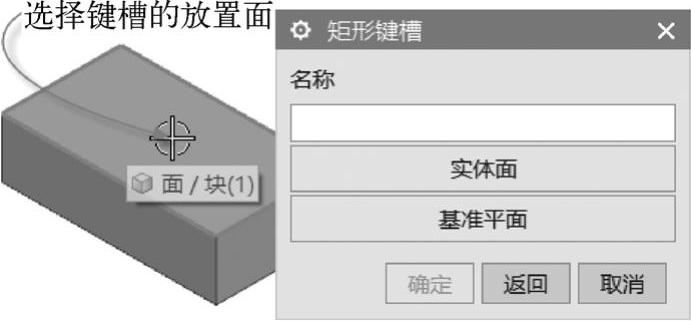

图4-78 在实体面上单击以指定放置面


图4-79 选择水平参考

5 “矩形键槽”对话框此时如图4-80所示,设置长度为118mm、宽度为45mm、深度为10mm,单击“确定”按钮。

6 系统弹出“定位”对话框。在“定位”对话框中单击“垂直”按钮 978-7-111-55770-8-Chapter04-128.jpg ,并在模型中单击如图4-81所示的边线作为目标边/基准,接着选择如图4-82所示的轴线作为工具边,然后在弹出的“创建表达式”对话框中设置该定位尺寸(基准到工具边的垂直距离)为50mm,如图4-83所示,单击“确定”按钮。


图4-80 在“矩形键槽”对话框中设置参数


图4-81 选择目标边/基准

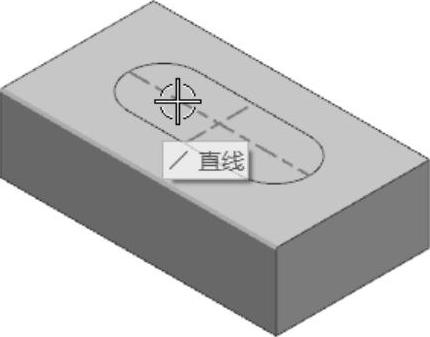

图4-82 选择工具边

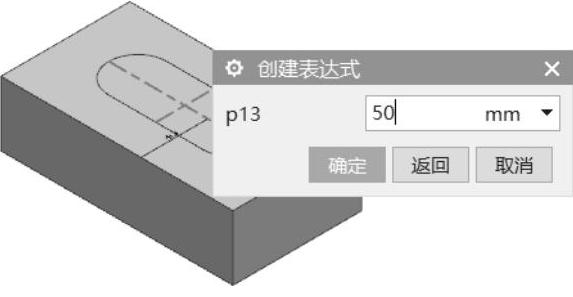

图4-83 指定定位尺寸值(1)

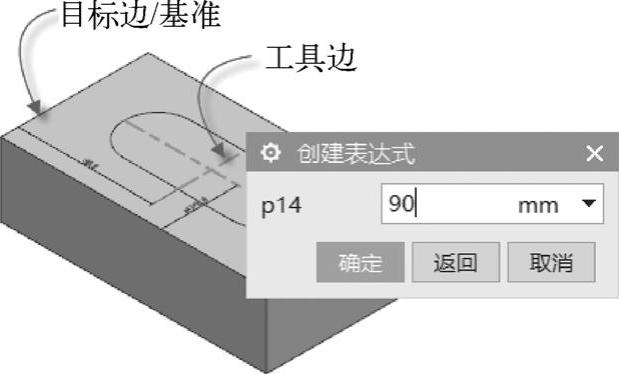

7 在“定位”对话框中单击“垂直”按钮 978-7-111-55770-8-Chapter04-133.jpg ,在模型窗口中分别指定目标边(基准和工具边,并设定其尺寸值为90mm,如图4-84所示,然后单击“创建表达式”对话框中的“确定”按钮。

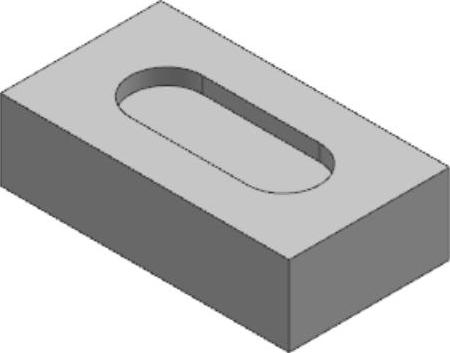

8 在“定位”对话框中单击“确定”按钮,完成的矩形键槽如图4-85所示。

2.创建燕尾槽通槽

1 在“矩形键槽”对话框中单击“返回”按钮,返回到“槽”(键槽)对话框。

2 在“槽”(键槽)对话框中选中“通槽”复选框,并单击选中“燕尾槽”单选按钮。


图4-84 指定定位尺寸值(2)


图4-85 完成的矩形键槽

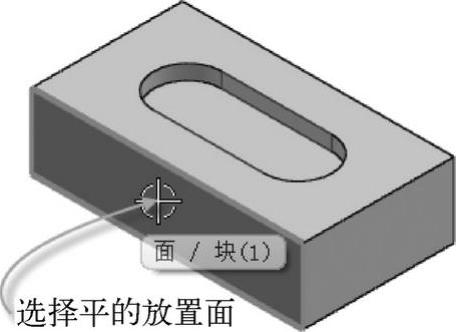

3 选择平的放置面,如图4-86所示,接着选择水平参考(见图4-87)


图4-86 选择键槽的放置面

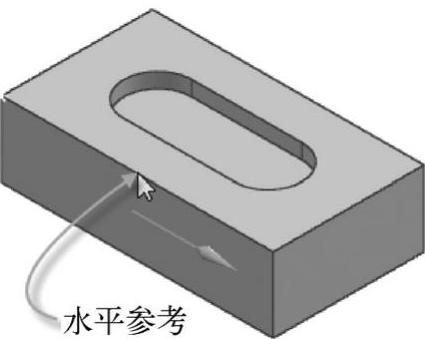

图4-87 选择水平参考

4 分别选择起始贯通面和终止贯通面,如图4-88所示。

5 输入燕尾槽的参数,如图4-89所示,然后单击“确定”按钮

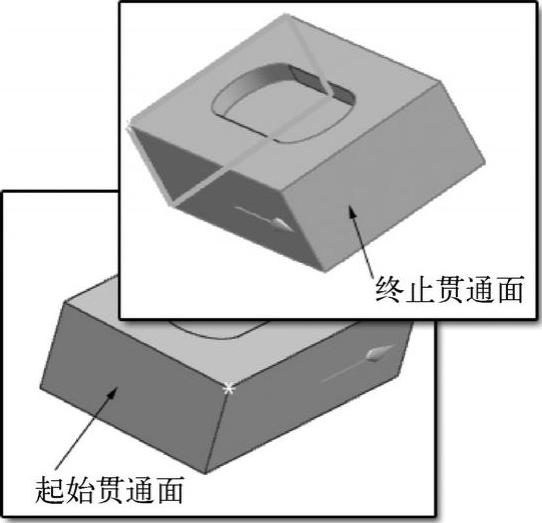

图4-88 选择两个贯通面


图4-89 输入键槽参数

6 在弹出的“定位”对话框中单击“垂直”按钮 978-7-111-55770-8-Chapter04-140.jpg ,在模型窗口中分别指定目标边(基准)和工具边,接着设置该定位尺寸为25mm,如图4-90所示,然后在“创建表达式”对话框中单击“确定”按钮。

7 确认定位尺寸后关闭“燕尾槽”对话框。完成的燕尾槽通槽效果如图4-91所示。

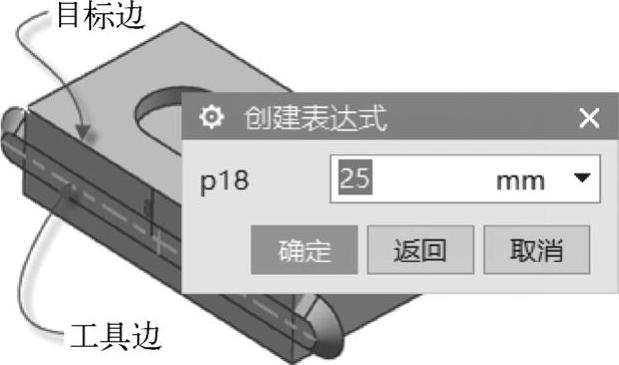

图4-90 创建定位尺寸


图4-91 完成的燕尾槽通槽效果
