垫块是向实体添加材料，或用沿矢量对截面进行投影生成的面来修改片体。创建垫块的示例如图4-59所示。

垫块分成两种类型，一种是矩形垫块，另一种则是常规垫块（一般垫块），前者比较简单且规则，后者比较复杂但灵活。

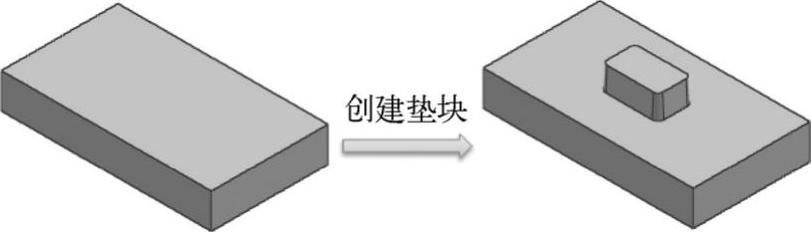

图4-59 创建垫块的示例

在这里主要介绍在实体中如何创建矩形垫块，其一般操作方法如下。

1 在功能区的“主页”选项卡的“特征”组中单击“更多”|“垫块”按钮 ，弹出如图4-60所示的“垫块”对话框。

2 在“垫块”对话框中选择垫块的类型：“矩形”或“常规”。在这里以选择垫块的类型为“矩形”为例。

3 选择放置平面或基准面，接着选择水平参考。

4 在“矩形垫块”对话框中设置长度、宽度、高度、角半径和锥角参数，如图4-61所示，然后单击“确定”按钮。

(www.daowen.com)

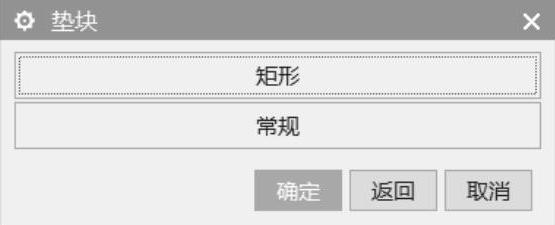

图4-60 “垫块”对话框

图4-61 “矩形垫块”对话框

5 系统弹出如图4-62所示的“定位”对话框，利用该对话框的工具来辅助创建定位尺寸，从而在实体模型中创建垫块。

常规垫块的难度在于形状控制和安放面定义，它的安放面可以是曲面。若要创建常规垫块，可在“垫块”对话框中单击“常规”按钮，打开“常规垫块”对话框，利用该对话框来定义常规垫块，如图4-63所示。

图4-62 “定位”对话框

图4-63 “常规垫块”对话框
