腔体是指从实体移除材料，或者用沿矢量对截面进行投影生成的面来修改片体。创建腔体结构的示例图如图4-45所示。

若要在实体模型上创建腔体，可在功能区的“主页”选项卡的“特征”组中单击“更多”|“腔”按钮 ，系统弹出“腔”对话框，如图4-46所示。该对话框提供了3种腔体的类型按钮，包括“圆柱形”“矩形”和“常规”。下面介绍这3种腔体的创建知识。

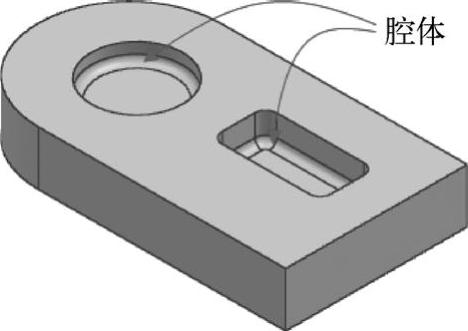

图4-45 腔体示意

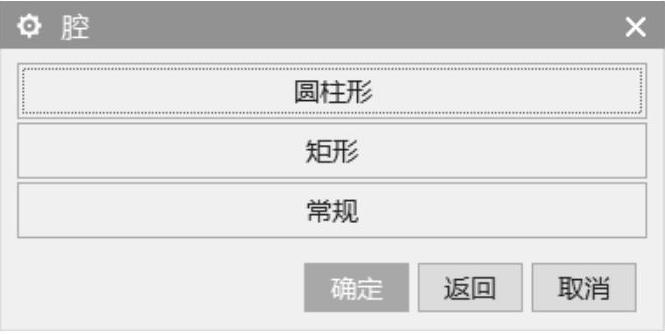

图4-46 “腔”对话框

1.圆柱形腔体

在“腔”对话框中单击“圆柱形”按钮，打开如图4-47a所示的“圆柱腔”对话框，利用该对话框指定圆柱形腔体的放置平面后，弹出新的“圆柱腔”对话框，然后定义圆柱形腔体的参数（包括腔直径、深度、底面半径和锥角，见图4-47b），单击“确定”按钮，再利用弹出的“定位”对话框来创建定位尺寸。

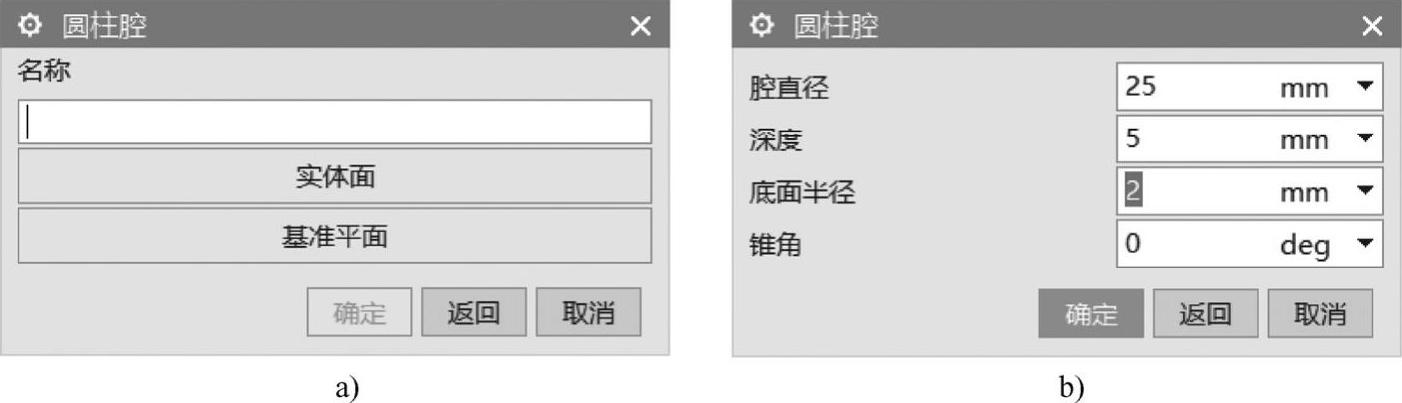

图4-47 “圆柱腔”对话框

a) 用于选择平的放置面 b) 定义圆柱形腔体的参数

2.矩形腔体

矩形腔体具有长度、宽度、深度、角半径、底面半径和锥角参数，如图4-48所示。

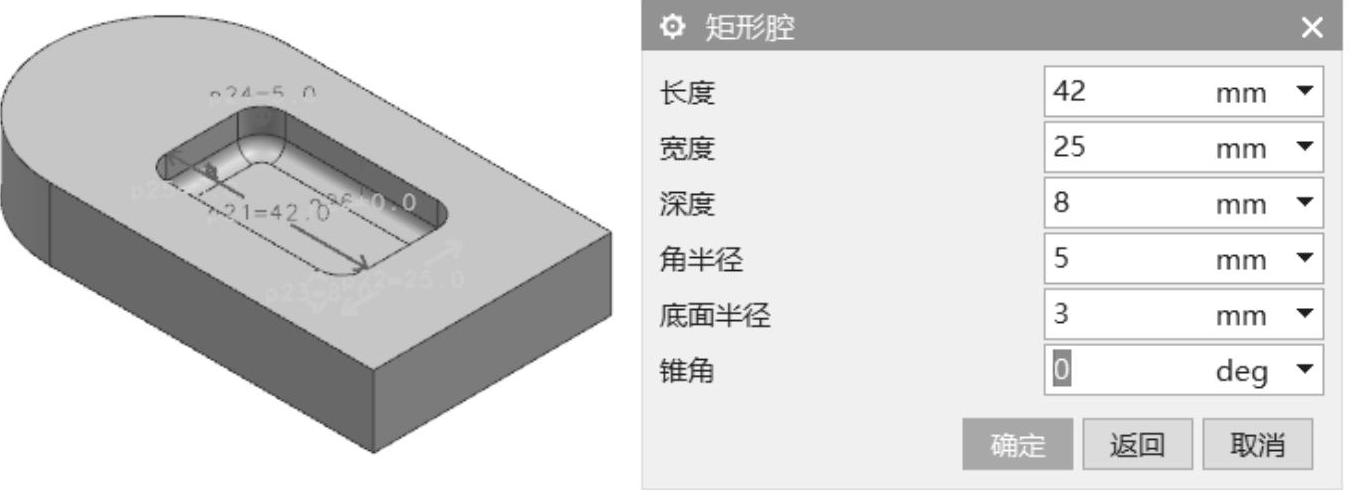

图4-48 定义矩形腔体及其示例

3.常规腔体

常规腔体也称一般腔体，该腔体工具具有比圆柱形腔体和矩形腔体更大的灵活性，如常规腔体的放置表面可以是任意的自由形状。

在“腔”对话框中单击“常规”按钮，打开如图4-49所示的“常规腔”对话框，从中定义该类腔体的相关参数及选项。

下面介绍一个范例：在一个长方体模型上创建一个腔体。该范例具体操作步骤如下。

 1 在一个新建的模型部件文件中创建一个长为180mm、宽为100mm，高为30mm的长方体模型，如图4-50所示。

 2 在功能区的“主页”选项卡的“特征”组中单击“更多”|“腔体”按钮 ，系统弹出“腔”对话框。

 3 在“腔”对话框中单击“矩形”按钮，弹出“矩形腔”对话框。

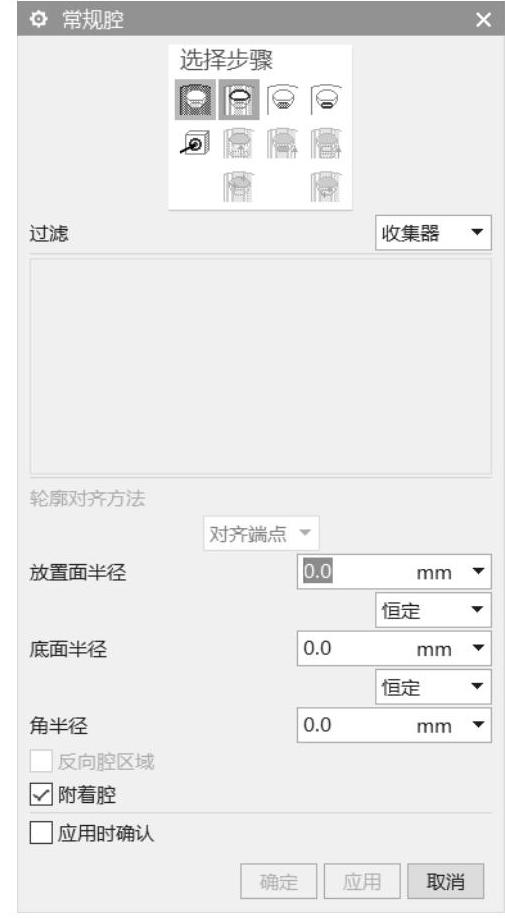

图4-49 “常规腔”对话框

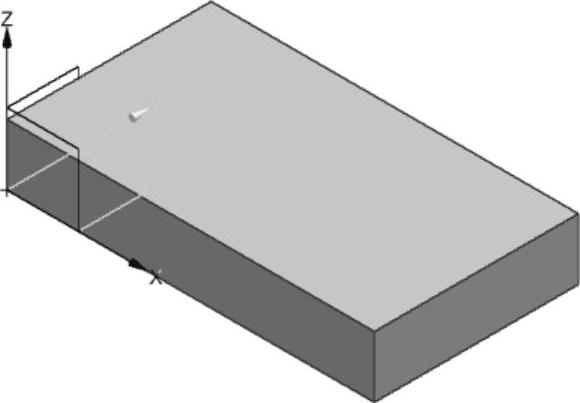

图4-50 创建长方体模型(www.daowen.com)

4 选择如图4-51所示的实体面作为矩形腔体的放置面，接着选择如图4-52所示的边线作为水平参考。也可以利用“水平参考”对话框中的相关按钮来辅助定义水平参考。

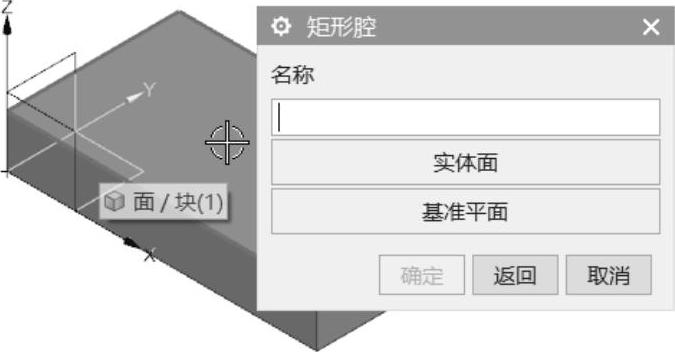

图4-51 指定矩形腔体的放置平面

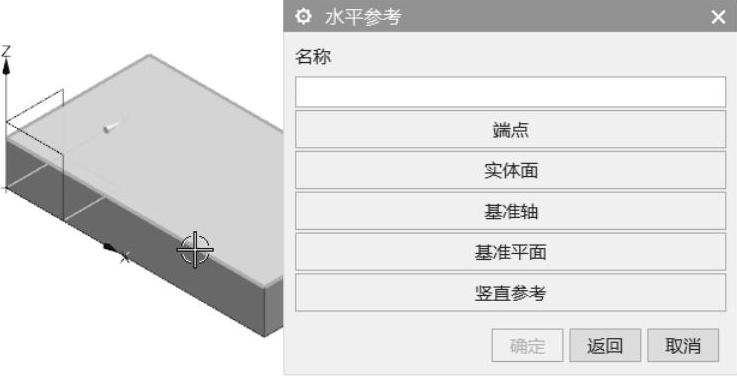

图4-52 定义水平参考

5 系统弹出用于定义矩形腔体参数的“矩形腔”对话框，在该对话框中分别设置如图4-53所示的参数，然后单击“确定”按钮。

6 在弹出来的如图4-54所示的“定位”对话框中，单击“垂直”按钮 ，系统提示选择目标边/基准。

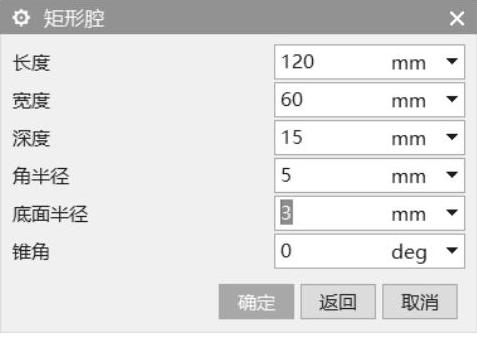

图4-53 “矩形腔体”对话框

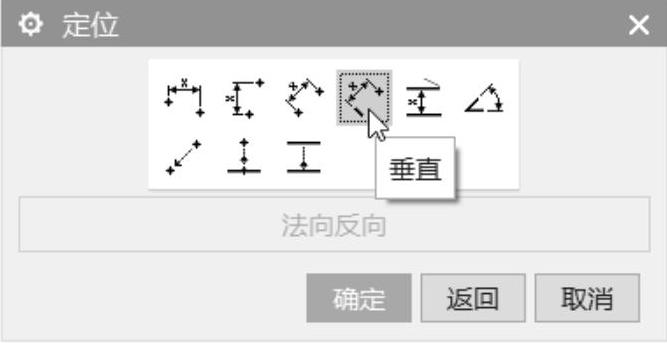

图4-54 “定位”对话框

选择如图4-55a所示的长方体模型的一条边线，接着系统提示选择工具边，在该提示下选择如图4-55b所示的参考中心线定义工具边。

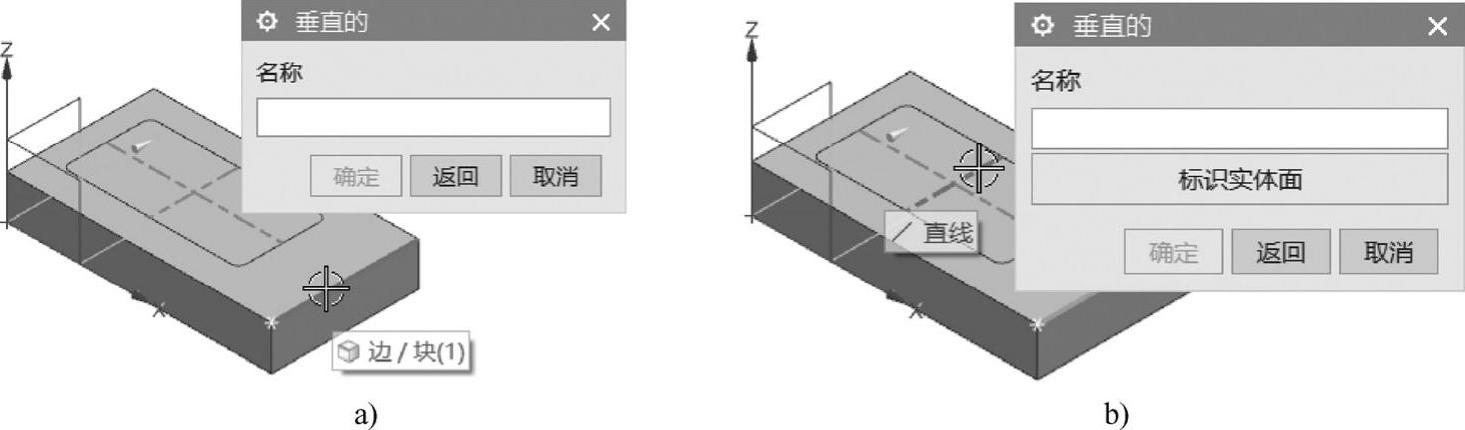

图4-55 使用“垂直”尺寸工具选择对象来创建一个定位尺寸

a)选择目标边/基准 b)选择工具边

在弹出的“创建表达式”对话框的尺寸框中将该定位尺寸值修改为90mm，如图4-56所示，然后单击“创建表达式”对话框中的“确定”按钮。

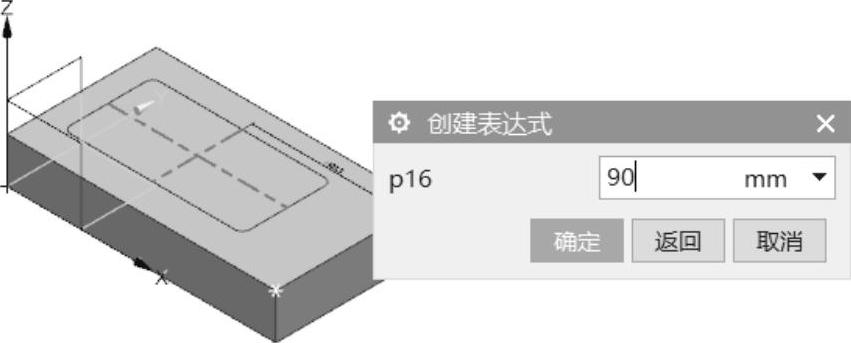

图4-56 利用“创建表达式”对话框修改定位尺寸

7 返回到“定位”对话框，单击“垂直”按钮 ，接着选择如图4-57a所示的目标边，并选择如图4-57b所示的工具边，并在弹出的“创建表达式”对话框中将该尺寸值修改为50mm，如图4-57c所示，然后在“创建表达式”对话框中单击“确定”按钮。

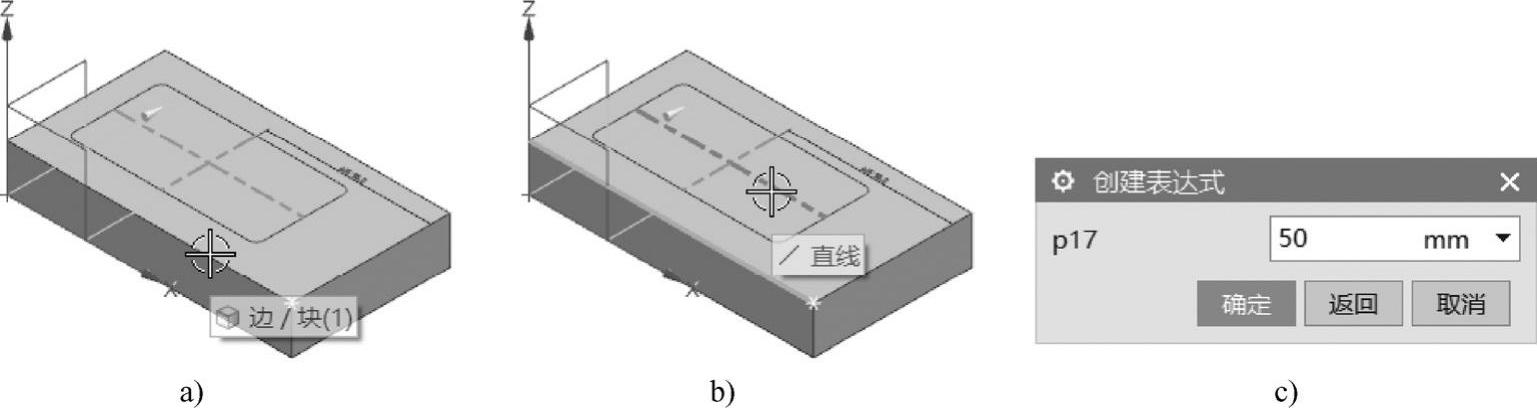

图4-57 使用“垂直”尺寸工具选择对象来创建定位尺寸

a)选择目标边/基准 b)选择工具边 c)修改定位尺寸

8 在“定位”对话框中单击“确定”按钮，然后在“矩形腔”对话框中单击“关闭”按钮 来关闭该对话框。完成创建的矩形腔体如图4-58所示。

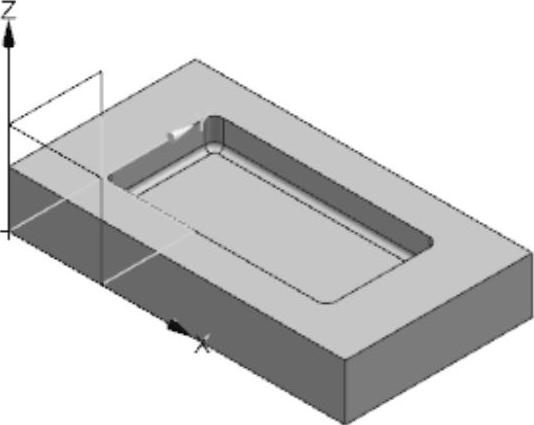

图4-58 完成创建的矩形腔体
