可以很方便地在实体的平面上添加一个圆柱形凸台，该凸台具有指定直径、高度和锥角的结构。

在零件上设计凸台的典型示例如图4-42所示。下面结合该示例（其练习模型文件为“bc_c4_tt.prt”）介绍创建圆柱形凸台的操作步骤。

1 在功能区的“主页”选项卡的“特征”组中单击“更多”|“凸台”按钮 ，弹出如图4-43所示的“凸台”对话框。

2 “选择步骤”，即选择平的放置面。在该例中就是在模型中指定凸台的放置面。

3 设置凸台的参数，包括设置直径、高度和锥角。例如，在该例中设置直径为30mm、高度为20mm、锥角为10deg。

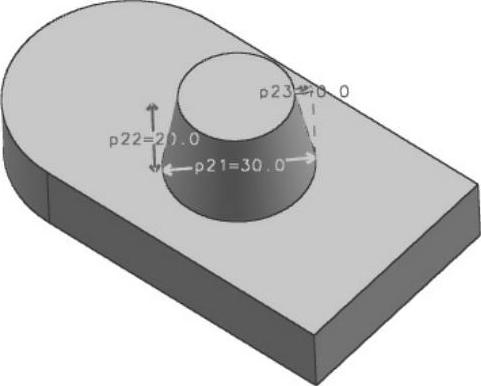

图4-42 在零件上设计凸台

(www.daowen.com)

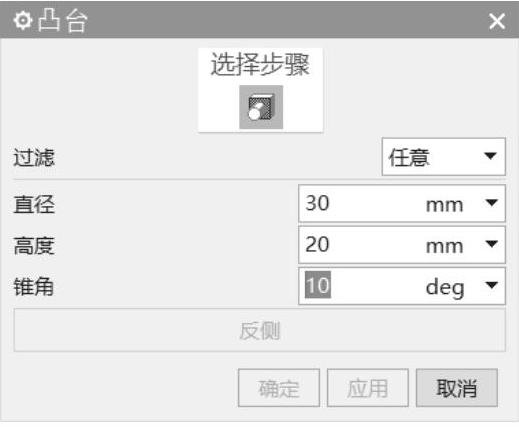

图4-43 “凸台”对话框

4 在“凸台”对话框中单击“确定”按钮。

5 系统弹出如图4-44a所示的“定位”对话框。利用“定位”对话框中的相关定位工具（如“水平”按钮 、“竖直”按钮 、“平行”按钮 、“垂直”按钮 、“点到点”按钮 、“点到线”按钮 ）创建所需的定位尺寸来定位凸台。例如，单击“垂直”按钮 ，接着在模型中选择所需的边线来创建相应的定位尺寸，并按照设计要求修改相应的尺寸值，如图4-44b所示。

图4-44 “定位”对话框及其使用

a)“定位”对话框 b)创建定位尺寸来定位凸台

6 设置定位尺寸后，单击“确定”按钮或“应用”按钮
