编辑曲线的主要工具位于功能区的“曲线”选项卡的“编辑曲线”组和“更多”库列表中，它们的功能含义如表3-1所示。它们用于编辑本章介绍的一些曲线特征。

表3-1 编辑曲线的相关工具命令

下面介绍一个应用曲线编辑操作的范例。

1 新建一个模型部件文件，在功能区中切换到“曲线”选项卡，从“曲线”组中单击“圆弧/圆”按钮 ，弹出“圆弧/圆”对话框，从“类型”选项组的“类型”下拉列表框中选择“三点画圆弧”选项。在“起点”选项组中单击“点构造器”按钮 ，弹出“点”对话框，将起点坐标设置为“0，0，0”，单击“确定”按钮；在“端点”选项组中单击“点构造器”按钮 ，弹出“点”对话框，将端点坐标设置为“10，65，20”，单击“确定”按钮；在“中点”选项组中单击“点构造器”按钮 ，弹出“点”对话框，将中间点坐标设置为“18，36，2”，单击“确定”按钮。返回到“圆弧/圆”对话框，选择支持平面的平面选项为“自动平面”，在“设置”选项组中选中“关联”复选框，如图3-25所示，单击“确定”按钮。

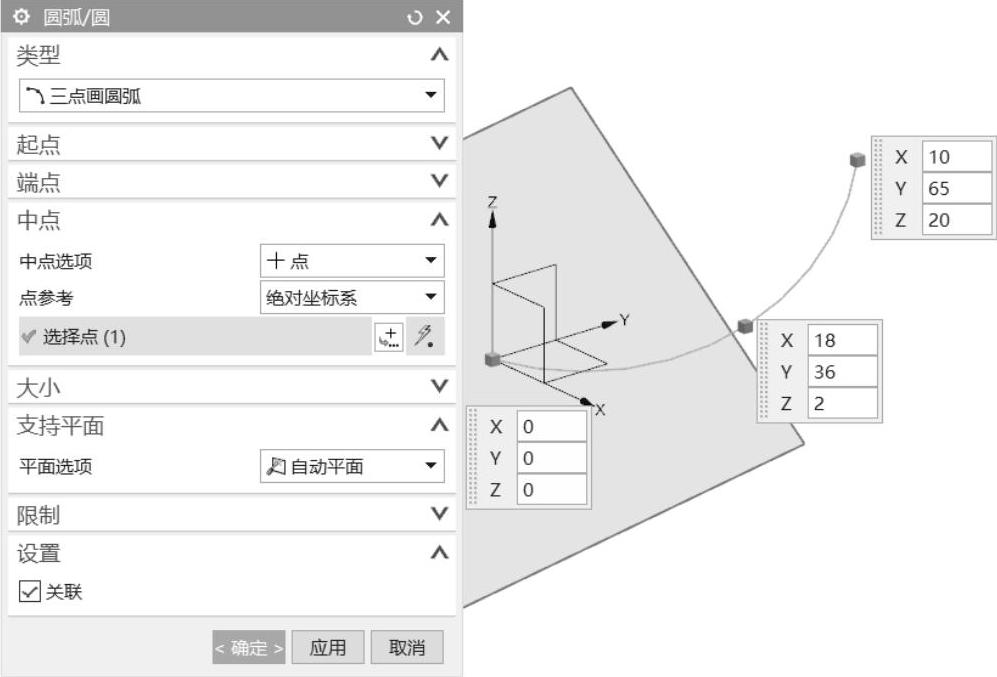

图3-25 绘制一个圆弧特征

2 在功能区的“曲线”选项卡的“编辑曲线”组中单击“曲线长度”按钮 ，打开如图3-26所示的“曲线长度”对话框。

3 选择之前创建的圆弧曲线作为要更改长度的曲线，接着在“曲线长度”对话框中设置如图3-27所示的参数与选项。

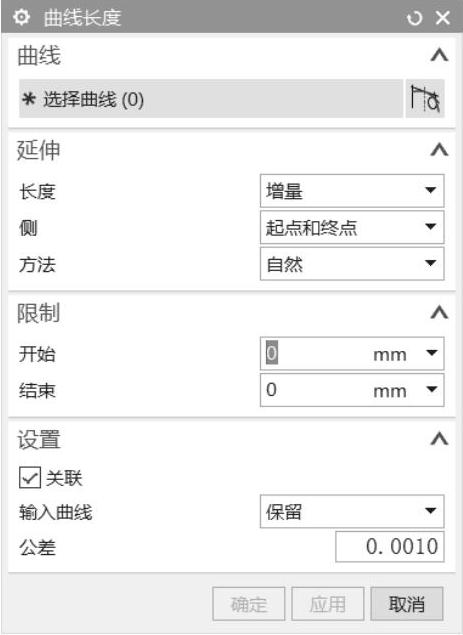

图3-26 “曲线长度”对话框

图3-27 编辑曲线长度(www.daowen.com)

4 在“曲线长度”对话框中单击“确定”按钮，编辑曲线长度后的圆弧特征效果如图3-28所示。

5 在功能区的“曲线”选项卡中单击“更多”|“分割曲线”按钮 ，系统弹出“分割曲线”对话框。

6 在图形窗口中单击圆弧曲线，系统弹出另外一个“分割曲线”对话框来提示创建参数将从曲线被移除，并询问是否继续，如图3-29所示，单击“是”按钮。

图3-28 编辑曲线长度后的圆弧

图3-29 系统弹出一个对话框提示是否继续

7 在如图3-30所示的“分割曲线”对话框中，分别设置曲线类型和分段参数。

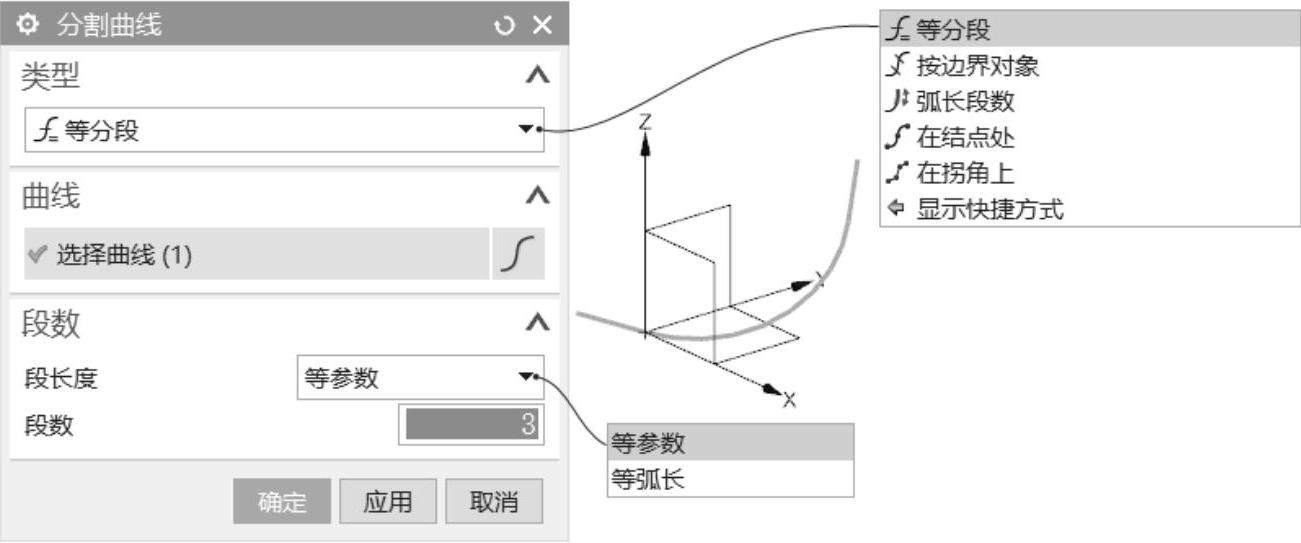

图3-30 设置分割曲线参数与选项

8 在“分割曲线”对话框中单击“确定”按钮，则所选圆弧曲线最终被等分成3段
