下面将介绍一个草图绘制综合范例,目的是使读者通过范例学习,深刻理解草图曲线、草图约束(几何约束和尺寸约束)和草图操作的各常用按钮或命令的含义,并掌握其应用方法及技巧,熟悉草图绘制思路与绘制方法。此范例要绘制的草图如图2-80所示。

本草图综合实战演练范例具体的绘制过程如下。

1.新建模型文件

1 按〈Ctrl+N〉快捷键,系统弹出“新建”对话框。

2 在“模型”选项卡的“模板”列表中选择名称为“模型”的模板(其基本单位为毫米),在“新文件名”选项组的“名称”文本框中输入“bc_nx_2_fl.prt”,并自行指定要保存到的文件夹。

3 单击“新建”对话框中的“确定”按钮。

2.进入草图任务环境并设置自动判断约束和尺寸的模式

1 在功能区的“曲线”选项卡中单击“在任务环境中绘制草图”按钮 978-7-111-55770-8-Chapter02-199.jpg ,弹出“创建草图”对话框。在“草图类型”选项组的下拉列表框中选择“在平面上”,在“草图CSYS”选项组的“平面方法”下拉列表框中选择“自动判断”,从“参考”下拉列表框中选择“水平”选项,从“原点方法”下拉列表框中选择“指定点”选项,单击“确定”按钮,NX默认以XC-YC坐标面作为草图平面

2 在草图任务环境的功能区“主页”选项卡的“约束”组中单击“自动判断约束和尺寸”按钮,弹出“自动判断约束和尺寸”对话框,从中进行如图2-81所示的设置。


图2-80 范例要完成的草图

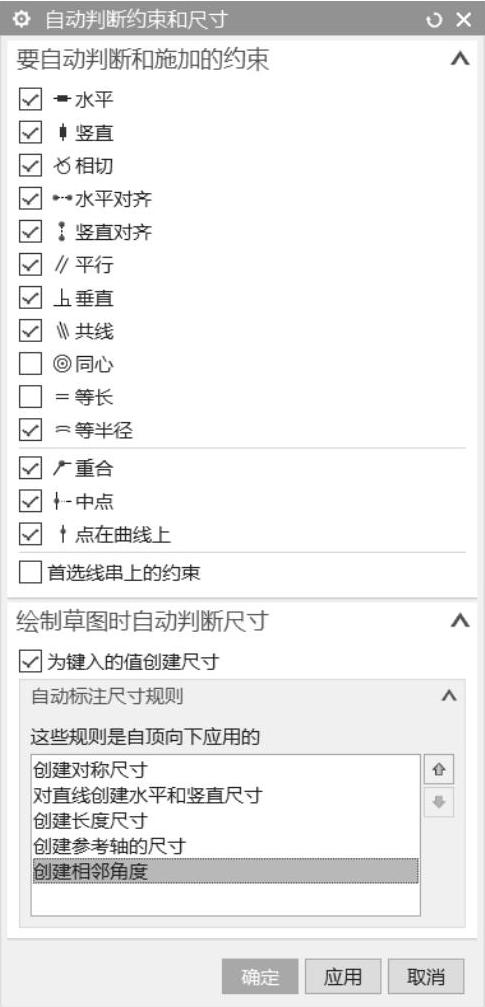

图2-81 设置自动判断约束和尺寸

3 在“自动判断约束和尺寸”对话框中单击“确定”按钮

4 在“约束”组中确保选中“创建自动判断约束”按钮 978-7-111-55770-8-Chapter02-202.jpg 和“显示草图约束”按钮 978-7-111-55770-8-Chapter02-203.jpg ,而取消选中“连续自动标注尺寸”按钮 978-7-111-55770-8-Chapter02-204.jpg

3.绘制一个圆

1 在功能区“主页”选项卡的“曲线”组中单击“圆”按钮 978-7-111-55770-8-Chapter02-205.jpg ,弹出“圆”对话框

2 在“圆方法”选项组中单击“圆心和直径定圆”按钮,在“输入模式”选项组中 978-7-111-55770-8-Chapter02-206.jpg 默认选中“坐标模式”按钮 978-7-111-55770-8-Chapter02-207.jpg ,选择基准坐标系原点(XC=0,YC=0)作为圆心

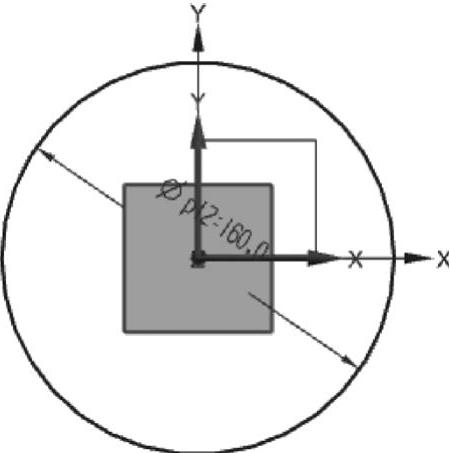

3 在“输入模式”选项组中单击“参数模式” 978-7-111-55770-8-Chapter02-208.jpg ,输入直径为“160”,完成绘制如图2-82所示的一个圆。

4 单击鼠标中键结束圆命令

4.绘制一个矩形

1 在“曲线”组中单击“矩形”按钮 978-7-111-55770-8-Chapter02-209.jpg ,弹出“矩形”对话框

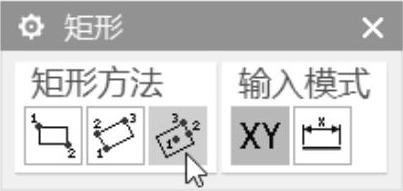

2 在“矩形”对话框中单击“从中心”按钮 978-7-111-55770-8-Chapter02-210.jpg ,如图2-83所示


图2-82 绘制直径为160的一个圆


图2-83 “矩形”对话框

3 选择圆心或草图原点(XC=0,YC=0)作为矩形的中心

4 默认切换到“参数模式” 978-7-111-55770-8-Chapter02-213.jpg ,在“宽度”文本框中输入“320”,按〈Enter〉键确认,接着在“高度”文本框中输入“320”并按〈Enter〉键确定,再输入角度值为“0”,如图2-84所示,按〈Enter〉键确认。

5 在“矩形”对话框中单击“关闭”按钮 978-7-111-55770-8-Chapter02-214.jpg ,绘制的矩形如图2-85所示

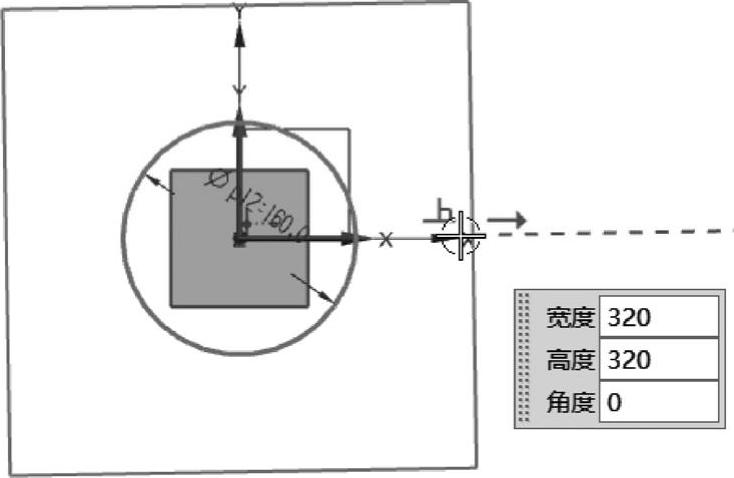

图2-84 以参数模式指定矩形参数

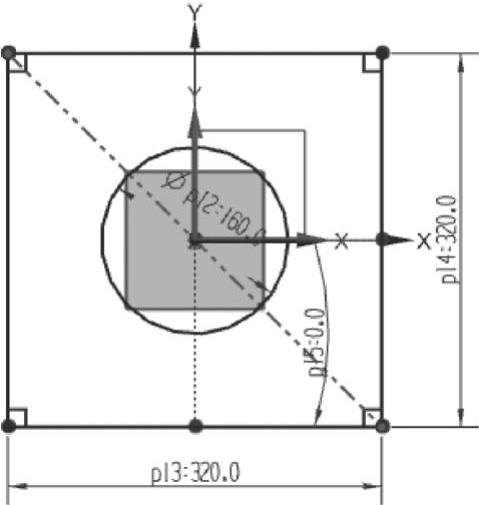

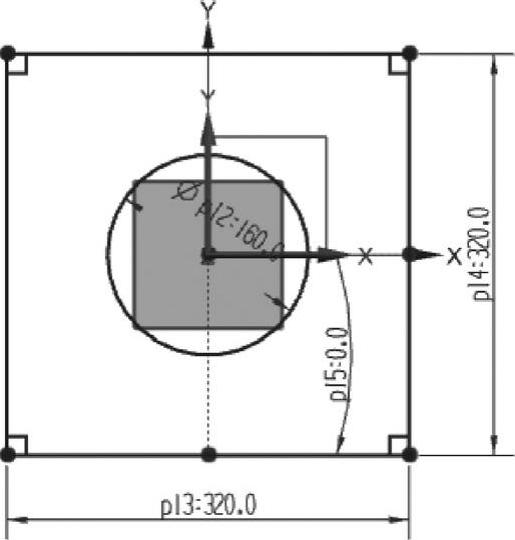

图2-85 完成绘制矩形

5.绘制一条倾斜的直线

1 在“曲线”组中单击“直线”按钮 978-7-111-55770-8-Chapter02-217.jpg ,弹出“直线”对话框。

2 选择相应的两个点来绘制一条倾斜的直线,如图2-86所示。

6.将倾斜的直线转换为参考曲线

1 在“约束”组中单击“转换至/自参考对象”按钮 978-7-111-55770-8-Chapter02-218.jpg ,系统弹出“转换至/自参考对象”对话框。

2 系统提示选择要转换的曲线或尺寸。在图形窗口中选择倾斜的直线,并确保“转换为”选项组中的“参考曲线或尺寸”单选按钮处于被选中的状态。

3 在“转换至/自参考对象”对话框中单击“确定”按钮。转换结果如图2-87所示。


图2-86 绘制一条倾斜的直线


图2-87 转换结果

7.在指定交点处绘制一个小圆

1 在“曲线”组中单击“圆”按钮 978-7-111-55770-8-Chapter02-221.jpg ,打开“圆”对话框 (www.daowen.com)

2 在“圆方法”选项组中单击“圆心和直径定圆”按钮 978-7-111-55770-8-Chapter02-222.jpg ,在“输入模式”选项组中单击“坐标模式”按钮 978-7-111-55770-8-Chapter02-223.jpg ,选择倾斜参考线和已有圆的右下交点作为圆心

说明:为了便于选择所需的交点,用户可以在选择条上增加选中“交点”按钮 978-7-111-55770-8-Chapter02-224.jpg ,如图2-88所示

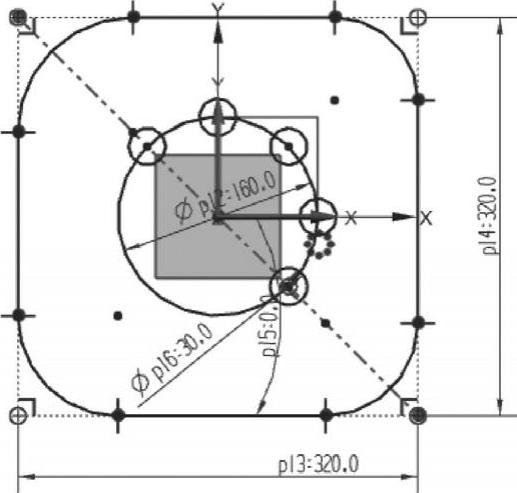

3 将输入模式切换为“参数模式” 978-7-111-55770-8-Chapter02-225.jpg ,输入该圆的直径为“30”。完成该圆绘制,效果如图2-89所示。

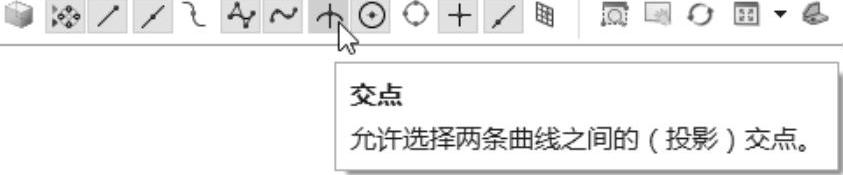

图2-88 在选择条上设置所需的点捕捉模式


图2-89 绘制一个小圆

4 关闭“圆”对话框

8.阵列曲线

1 在“曲线”组中单击“阵列曲线”按钮 978-7-111-55770-8-Chapter02-228.jpg ,弹出“阵列曲线”对话框

2 选择上面步骤所创建的一个小圆作为要阵列的曲线。

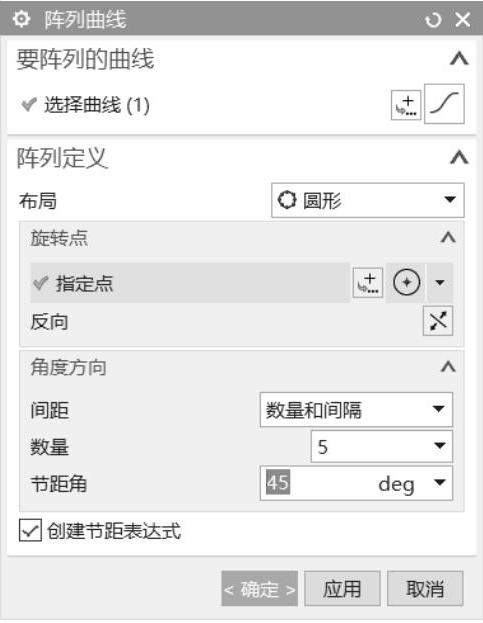

3 在“阵列定义”选项组的“布局”下拉列表框中选择“圆形”选项,在“旋转点”子选项组的“指定点”下拉列表框中选择“圆弧中心/椭圆中心/球心”图标选项 978-7-111-55770-8-Chapter02-229.jpg ,接着选择大圆以获取其圆心作为旋转点,在“角度方向”子选项组的“间距”下拉列表框中选择“数量和间隔”选项,在“数量”文本框中输入“5”,在“节距角”文本框中输入“45”,如图2-90所示。

4 确保选中“创建节距表达式”复选框,单击“确定”按钮,阵列结果的曲线效果如图2-91所示。


图2-90 阵列定义

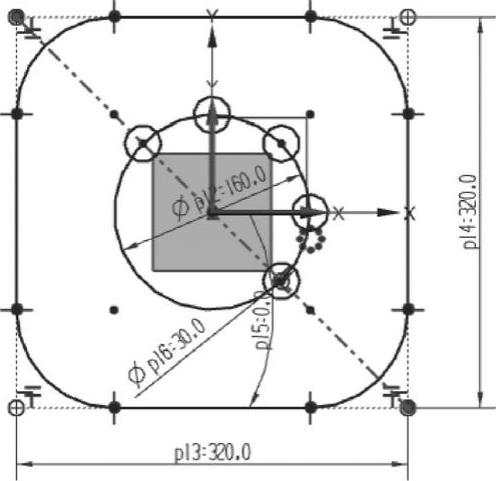

图2-91 圆形阵列结果

9.绘制圆角并为这些圆角圆弧添加等半径约束

1 在“曲线”组中单击“圆角”按钮 978-7-111-55770-8-Chapter02-232.jpg ,接着在打开的“圆角”对话框中单击“修剪”按钮 978-7-111-55770-8-Chapter02-233.jpg

2 分别选择所需的直线段来创建圆角,一共创建4个圆角,绘制这些圆角后的图形效果如图2-92所示。

3 在“约束”组中单击“几何约束”按钮 978-7-111-55770-8-Chapter02-234.jpg ,弹出“几何约束”对话框,在“设置”选项组中选中“自动选择递进”复选框并确保启用“等半径”约束,在“约束”选项组的约束列表中单击“等半径”约束类型 978-7-111-55770-8-Chapter02-235.jpg ,分别选择相应的圆角圆弧来对它们施加等半径约束,直到使4个圆弧均等半径约束为止,最后单击“关闭”按钮。此时,草图如图2-93所示。

10.修剪图形

1 在“曲线”组中单击“快速修剪”按钮 978-7-111-55770-8-Chapter02-236.jpg ,弹出“快速修剪”对话框

2 选择要修剪的曲线,将草图曲线修剪成如图2-94所示的效果

3 在“快速修剪”对话框中单击“关闭”按钮。

11.标注一个半径尺寸和其他尺寸

1 在“约束”组中单击“快速尺寸”按钮 978-7-111-55770-8-Chapter02-237.jpg ,弹出“快速尺寸”对话框。

2 在“测量”选项组的“方法”下拉列表框中选择“自动判断”选项,在“原点”选项组中选中“自动放置”复选框,在“驱动”选项组中取消选中“参考”复选框。

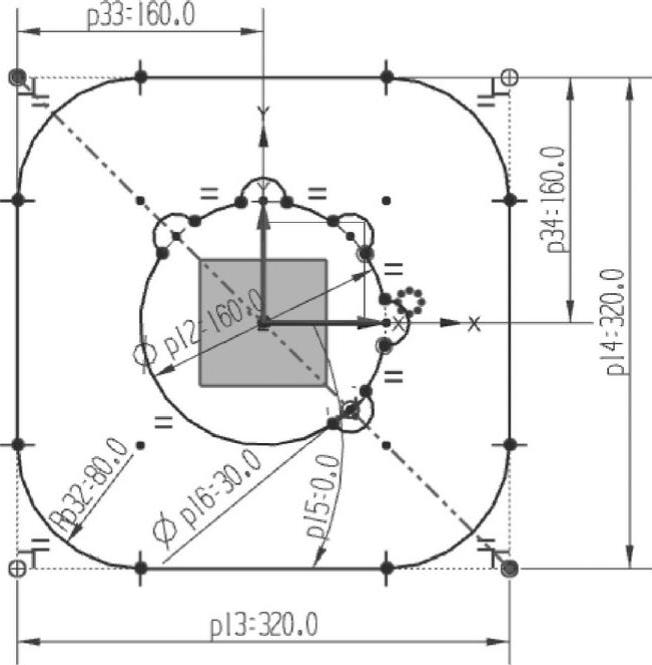

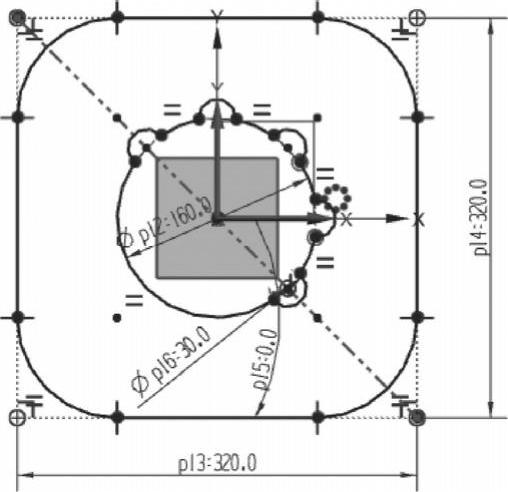

图2-92 绘制4个圆角


图2-93 施加等半径约束后的草图

3 在草图中选择其中一个圆角圆弧,接着将其半径设置为“80”,如图2-95所示


图2-94 修剪图形

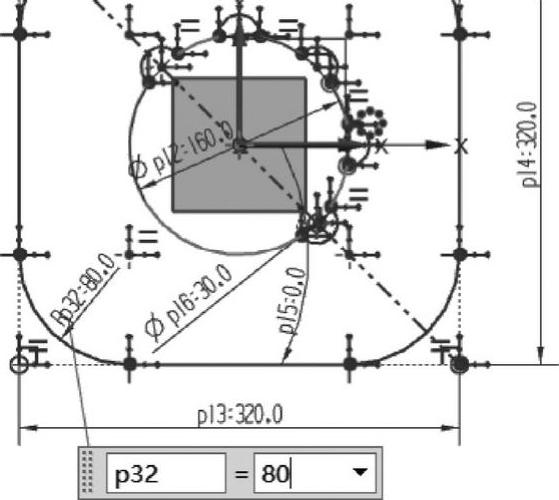

图2-95 标注一个半径尺寸并修改其值

4 在“原点”选项组中取消选中“自动放置”复选框,分别选择对象来创建如图2-96所示的两个线性距离尺寸。

5 单击“关闭”按钮以关闭“快速尺寸”对话框。

12.完成草图并保存

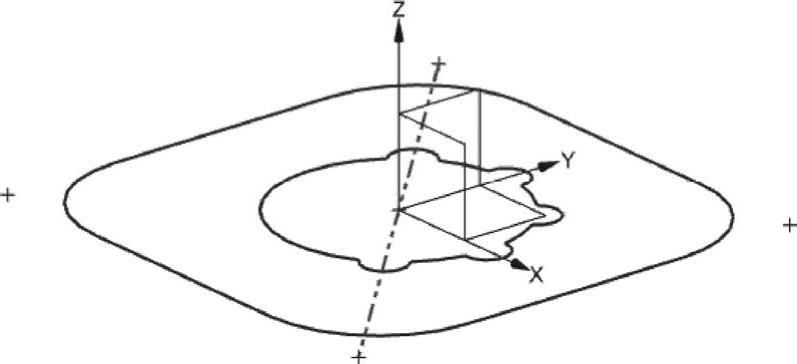

1 检查图形后,在“草图”组中单击“完成”按钮 978-7-111-55770-8-Chapter02-242.jpg ,此时,可以看到完成的草图如图2-97所示。

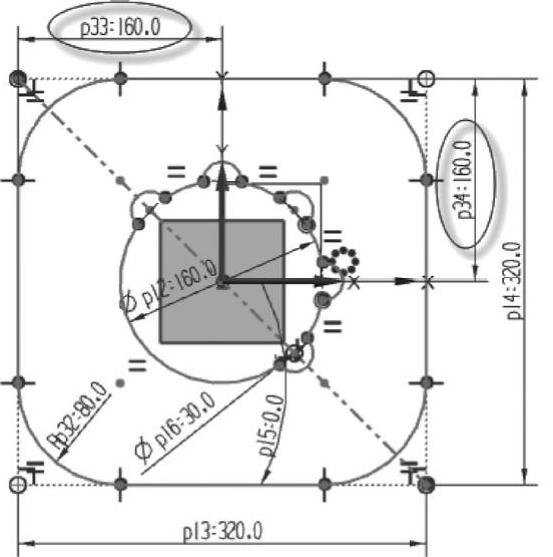

图2-96 创建两个线性距离尺寸


图2-97 完成的草图

2 在“快速访问”工具栏中单击“保存”按钮 978-7-111-55770-8-Chapter02-245.jpg ,保存文件。
