除了草图任务环境模式之外，还有一种典型的草图创建和编辑模式，这便是直接草图模式。直接草图的显著优点是直接绘制草图所需的鼠标单击次数更少，使得创建和编辑草图变得更快并且更容易。

在“建模”应用模块的功能区“主页”选项卡中提供了一个“直接草图”组，如图2-78所示，使用该“直接草图”组中的工具命令可以直接在当前应用模块中创建草图，而无须进入草图任务环境。如果单击“草图”按钮 ，利用弹出的“创建草图”对话框指定草图平面以创建草图，那么进入直接草图模式后，功能区的“主页”选项卡提供的“直接草图”组如图2-79所示。

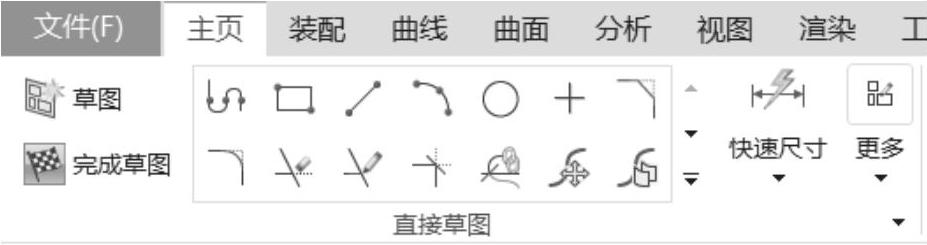

图2-78 “直接草图”组（1）

图2-79 “直接草图”组（2）

“直接草图”组中各工具命令的操作和在草图任务环境中相应命令工具的操作是一样或类似的，不再赘述。

在“建模”应用模块中，使用“直接草图”组中的工具命令创建点或曲线时，NX系统会创建一个草图并使其处于活动状态。新草图将列于部件导航器的模型历史记录中。直接草图指定的第一个点定义草图平面、方位和原点，可以在这些位置定义第一个点：屏幕位置、点、曲线、面、平面、边、指定平面、指定基准CSYS等。

通常在执行以下操作时可以使用“直接草图”模式。(www.daowen.com)

●在“建模”“外观造型设计”或“钣金”应用模块中创建或编辑草图。

●查看草图更改对模型产生的实时效果。

执行以下操作时可以使用草图任务环境。

●编辑内部草图。

●尝试对草图进行更改，但保留该选项以放弃所有更改。

●在其他应用模块中创建草图。

在实际设计工作中，是使用“直接草图”模式还是使用草图任务环境来创建草图，这需要用户结合设计情况和自己的操作习惯灵活操作，草图效率和结果质量才是最为关键的。
