“在平面上”实际上是指指定一个平面作为草图的工作平面。选择“在平面上”草图类型时，可以从“平面方法”下拉列表框中选择“自动判断”和“新平面”两种平面方法之一来定义草图工作平面。

1.自动判断

当从“平面方法”下拉列表框中选择“自动判断”选项时，将需要设定草图CSYS参考、原点方法和指定CSYS。“参考”选项为“水平”或“竖直”，“原点方法”为“指定点”或“使用工作部件原点”，从“指定CSYS”下拉列表框中选择“自动判断”选项 、“平面、X轴、点”选项 或“平面、Y轴、点”选项 ，接着选择所需的对象去完成定义草图CSYS，如图2-3所示。如果在“指定CSYS”下拉列表框左侧单击“CSYS对话框”按钮 ，则弹出如图2-4所示的“CSYS”对话框，利用此对话框定义所需的CSYS

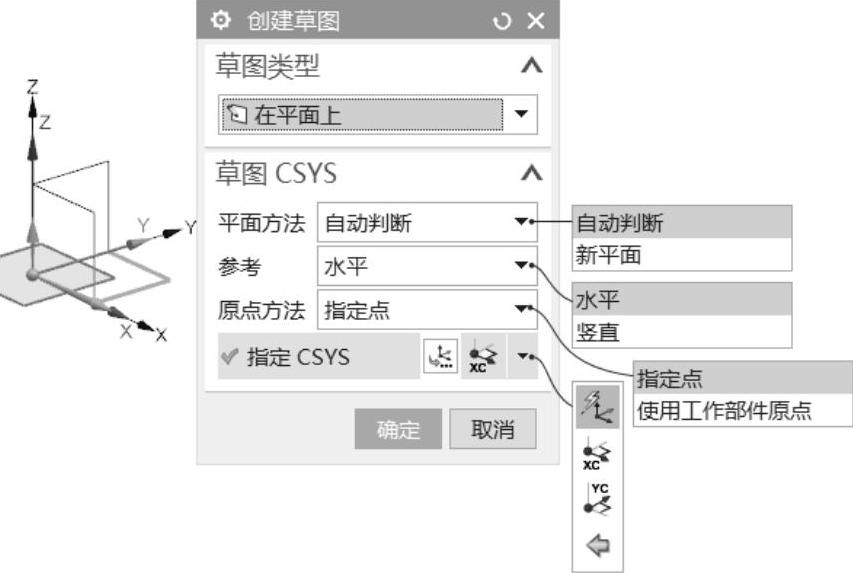

图2-3 平面方法为“自动判断”时

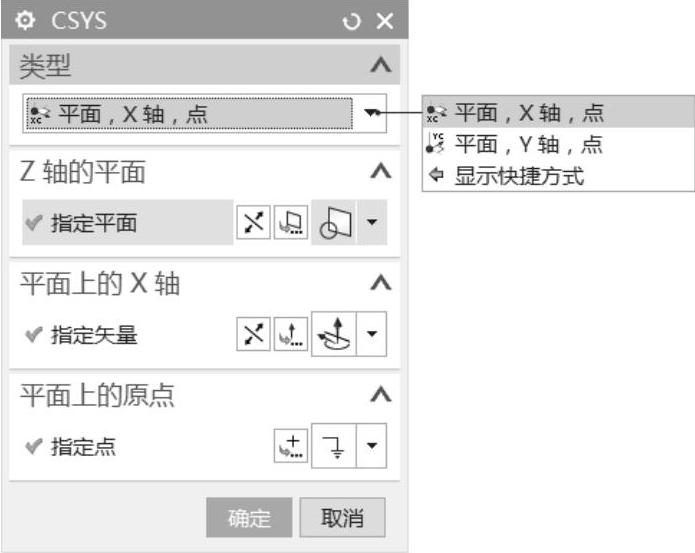

图2-4 “CSYS”对话框

2.新平面(www.daowen.com)

当从“平面方法”下拉列表框中选择“新平面”选项时，可以从“指定平面”下拉列表框中选择一个图标选项来指定新平面，如图2-5所示，接着分别设置草图方向和草图原点。如果在“草图平面”选项组中单击“平面构造器”按钮 也称“平面对话框”按钮），就会弹出如图2-6所示的“平面”对话框，通过该“平面”对话框设置平面类型，并根据平面类型来选择参照对象或设置相应的参数，从而创建一个所需的平面。

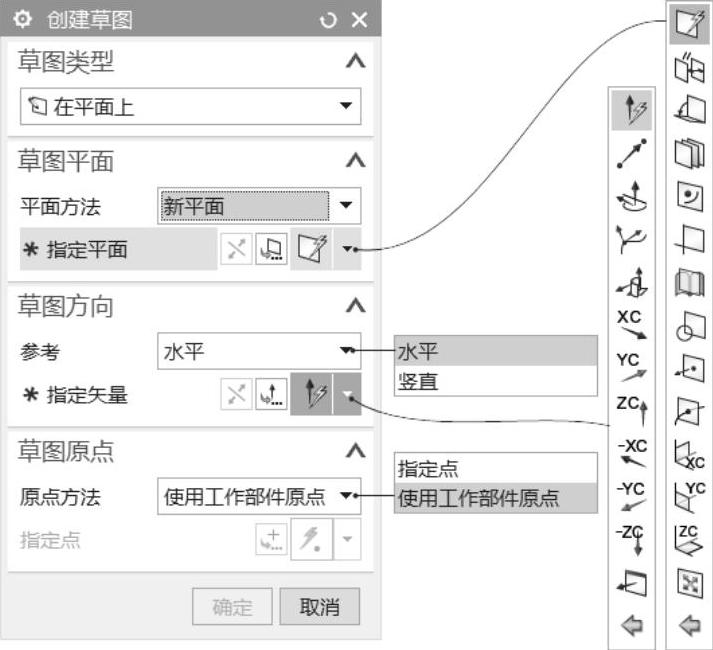

图2-5 平面方法为“新平面”时

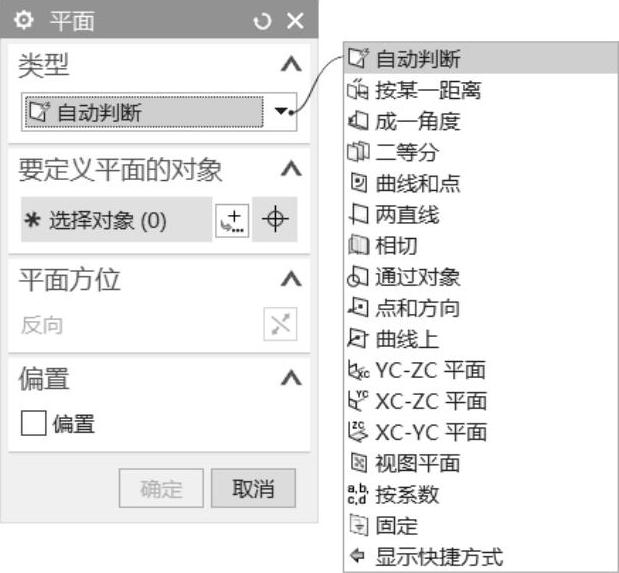

图2-6 “平面”对话框

例如，在“草图平面”选项组的“平面方法”下拉列表框中选择“新平面”选项，从“指定平面”下拉列表框中选择“YC-ZC平面”图标选项 ，接着在出现的“距离”屏显文本框中输入所需的偏移距离（如输入偏移距离为“10”），按〈Enter〉键确认，然后在“草图方向”选项组的“参考”下拉列表框中选择“水平”选项，并从“指定矢量”下拉列表框中选择“YC轴”图标选项 以定义草图方向，在“草图原点”选项组的“原点方法”下拉列表框中选择“使用工作部件原点”选项，最后单击“确定”按钮，便可创建一个满足特定设计要求的新平面作为草图平面。
