UGNX11.0基础教程-草图平面概述

用于绘制草图的平面通常称为“草图平面”,它可以是任意一个坐标平面(如XC-YC平面、XC-ZC平面、YC-ZC平面),也可以是某一个基准平面或实体上的某一个平面。

在实际设计工作中,用户可以在创建草图对象之前便按照设计要求来指定合适的草图平面。当然,也可以在创建草图对象时使用默认的草图平面,然后重新附着新草图平面。

UG NX 11.0为用户提供“草图”按钮 978-7-111-55770-8-Chapter02-1.jpg 和“在任务环境中绘制草图”按钮 978-7-111-55770-8-Chapter02-2.jpg 这两个创建草图的实用工具,前者用于在当前应用模块中直接创建草图,可使用直接草图工具来添加曲线、尺寸、约束等;后者则用于创建草图并进入“草图”任务环境。下面以“在任务环境中绘制草图”按钮 978-7-111-55770-8-Chapter02-3.jpg 为例进行介绍

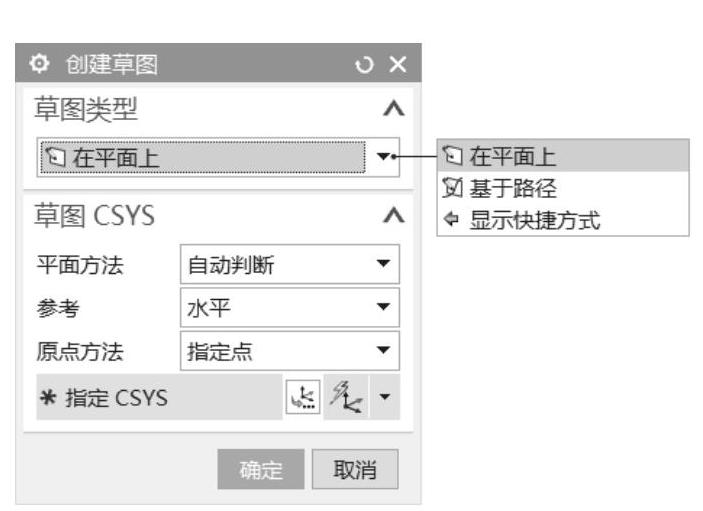

在功能区的“曲线”选项卡中单击“在任务环境中绘制草图”按钮 978-7-111-55770-8-Chapter02-4.jpg ,或者在上边框条中单击“菜单”按钮 978-7-111-55770-8-Chapter02-5.jpg 并接着选择“插入”|“在任务环境中绘制草图”命令,打开如图2-1所示的“创建草图”对话框。在“草图类型”下拉列表框中选择“在平面上”或“基于路径”来定义草图类型。


图2-1 “创建草图”对话框

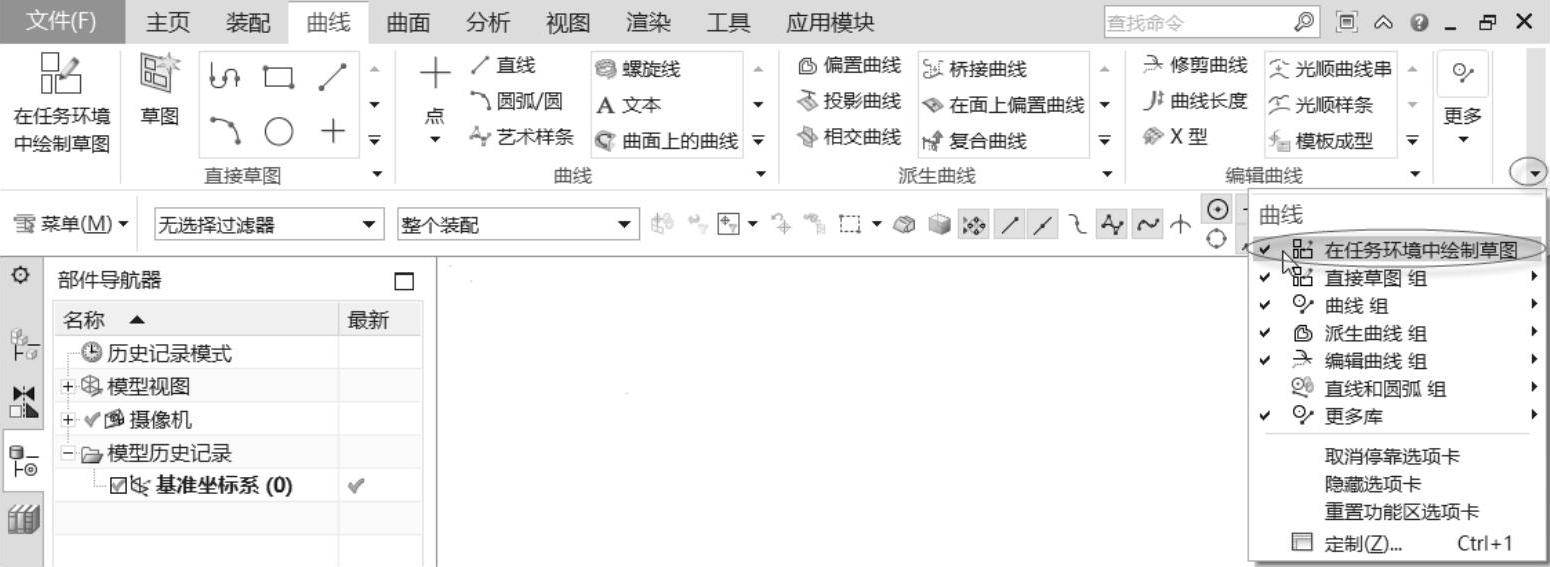

说明:如果在功能区的“曲线”选项卡中没有显示“在任务环境中绘制草图”按钮 978-7-111-55770-8-Chapter02-7.jpg ,那么可以在功能区的“曲线”选项卡最右侧单击“功能区选项”按钮 978-7-111-55770-8-Chapter02-8.jpg ,接着从打开的下拉菜单中选中“在任务环境中绘制草图”工具,从而设置在功能区的“曲线”选项卡中显示“在任务环境中绘制草图”按钮 978-7-111-55770-8-Chapter02-9.jpg ,如图2-2所示


图2-2 设置在功能区显示所需工具按钮
