UGNX11.0视图基本操作教程

时间:2023-10-31 理论教育 版权反馈
【摘要】:视图基本操作包括视图方位操作和模型显示样式选用等,其常用工具位于功能区的“视图”选项卡中。此外,使用鼠标可以快捷地进行一些视图操作,如表1-2所示表1-2 使用鼠标进行的一些视图操作

UGNX11.0视图基本操作教程

视图基本操作包括视图方位操作和模型显示样式选用等,其常用工具位于功能区的“视图”选项卡中。在上边框条的“视图”工具栏中也可以找到一些常用的视图基本操作工具。下面列举一些常用的视图基本操作工具。

●“缩放”按钮 978-7-111-55770-8-Chapter01-46.jpg :单击此按钮,按下鼠标左键画一个矩形并松开鼠标左键,可缩放视图的某一个特定区域

●“平移”按钮 978-7-111-55770-8-Chapter01-47.jpg :单击此按钮,通过按鼠标左键并拖动鼠标来平移视图

●“旋转”按钮 978-7-111-55770-8-Chapter01-48.jpg :单击此按钮,通过按鼠标左键并拖动鼠标可以旋转视图

●“适合窗口”按钮 978-7-111-55770-8-Chapter01-49.jpg :调整工作视图的中心和比例以显示所有对象

●“正三轴测图”按钮 978-7-111-55770-8-Chapter01-50.jpg定位工作视图以同正三轴测图对齐,其快捷键为Home〉

●“俯视图”按钮 978-7-111-55770-8-Chapter01-51.jpg :定位工作视图以同俯视图对齐,即将工作视图调整为俯视图

●“正等测图”按钮 978-7-111-55770-8-Chapter01-52.jpg :定位工作视图以同正等测图对齐,其快捷键为〈End〉

●“左视图”按钮 978-7-111-55770-8-Chapter01-53.jpg :定位工作视图以同左视图对齐

●“前视图”按钮 978-7-111-55770-8-Chapter01-54.jpg :定位工作视图以同前视图对齐

●“右视图”按钮 978-7-111-55770-8-Chapter01-55.jpg :定位工作视图以同右视图对齐

●“后视图”按钮 978-7-111-55770-8-Chapter01-56.jpg :定位工作视图以同后视图对齐

●“仰视图”按钮 978-7-111-55770-8-Chapter01-57.jpg :定位工作视图以同仰视图对齐 (www.daowen.com)

●“带边着色”按钮 978-7-111-55770-8-Chapter01-58.jpg :用光顺着色和打光渲染工作视图中的面并显示面的边

●“着色”按钮 978-7-111-55770-8-Chapter01-59.jpg :用光顺着色和打光渲染工作视图中的面(不显示面的边)

●“带有隐藏边的线框”按钮 978-7-111-55770-8-Chapter01-60.jpg :按边几何元素、不可见隐藏边渲染(工作视图中的面,并在旋转视图时动态更新面

●“带有淡化边的线框”按钮 978-7-111-55770-8-Chapter01-61.jpg :按边几何元素渲染(工作视图中的)面,使隐藏边淡化,并在旋转视图时动态更新面

●“静态线框”按钮 978-7-111-55770-8-Chapter01-62.jpg :按边几何元素渲染(工作视图中的)面,但旋转视图后必须用“更新显示”来校正隐藏边和轮廓线

●“局部着色”按钮 978-7-111-55770-8-Chapter01-63.jpg :用光顺着色和打光渲染工作视图中的局部着色面,按边几何元素渲染剩余的面

●“艺术外观”按钮 978-7-111-55770-8-Chapter01-64.jpg :根据指派的基本材料、纹理和光逼真地渲染工作视图中的面

●“面分析”按钮 978-7-111-55770-8-Chapter01-65.jpg :用曲面分析数据渲染工作视图中的面来分析面,用边几何元素渲

染剩余的面。此外,使用鼠标可以快捷地进行一些视图操作,如表1-2所示

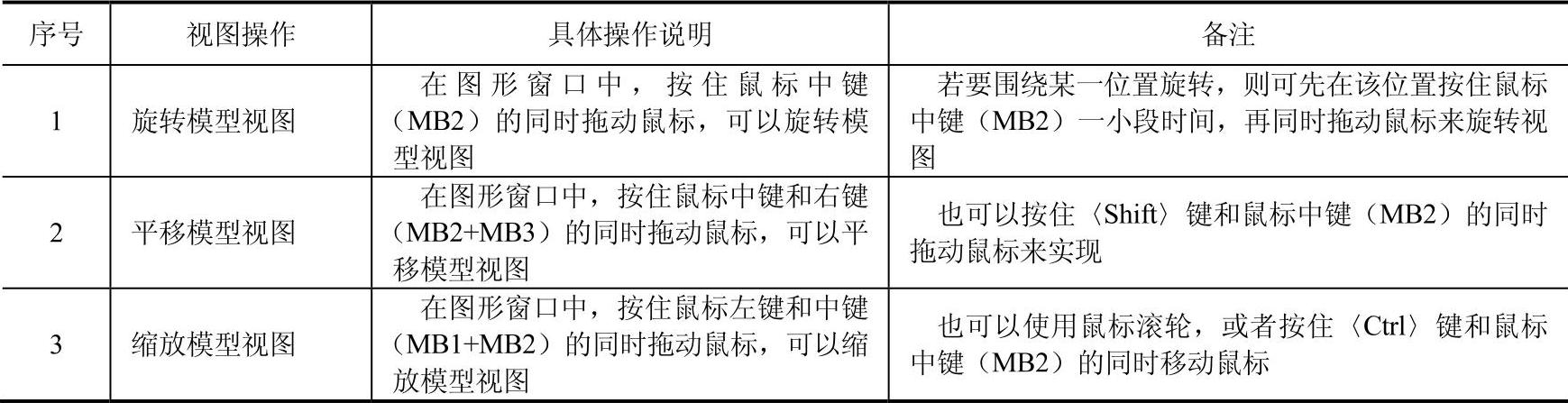

1-2 使用鼠标进行的一些视图操作
