软件品质完美管理:实战流程图

几乎每个软件开发WBS任务都会有相应的成果物,而软件成果物的表现形式就是文档。图7-5给出了在开发流程中主要的文档成果物种类。

需求定义阶段也就是项目立案阶段,又叫“项目启动阶段”。如果有现存系统,需要进行现行系统的各种调查分析;如果没有,那么就可以直接进行现行系统的业务与技术分析。之后要对分析完的需求做一个简单的模型,也就是概念验证,最后的成果物也就是项目立案书。

需求分析阶段主要包括业务的功能与非功能、业务流程、页面报表定义、数据库概念模型ER图设计及系统架构定义。

外部设计阶段主要包含3个部分:业务功能、数据库物理设计ER图及架构的概要设计。如果外部设计和系统架构设计详尽且完善,那么业务式样的内部设计几乎可以省略。

后期测试时,结合测试需要与应用架构一起进行测试,系统测试需要结合平台进行测试。

另外还有用户验收测试,其不在本书介绍范围之内。

文档成果物按照文档产生和使用范围分为开发文档与管理文档两类。

软件开发中所需的文档种类如表7-1所示。标准版适用于中大型系统的开发,其他类型系统的开发可以适当采用基本版甚至mini版。采取何种版本,应根据项目需求而定。

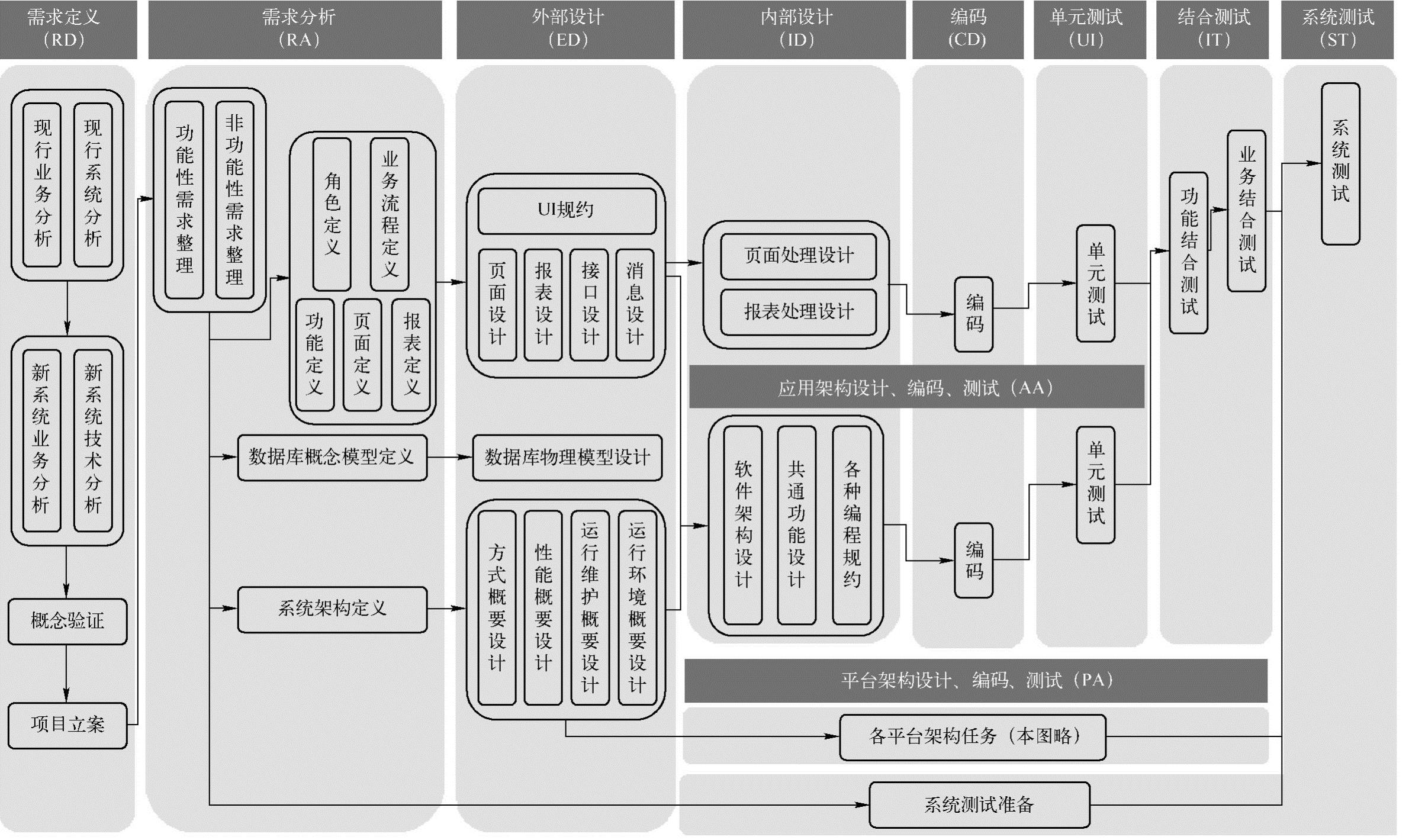

图7-4 软件开发任务流程图(www.daowen.com)

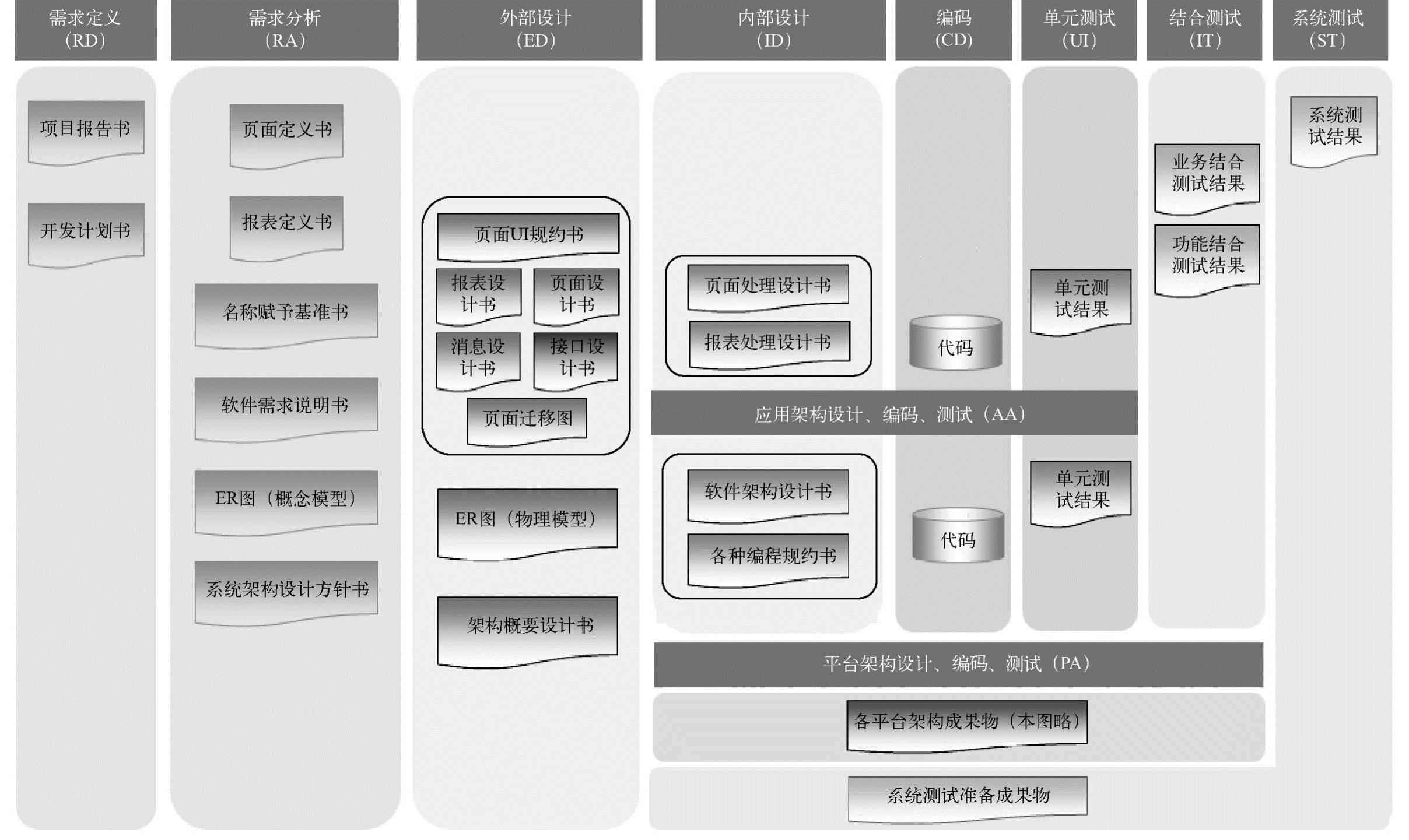

图7-5 软件开发主要成果物流程图

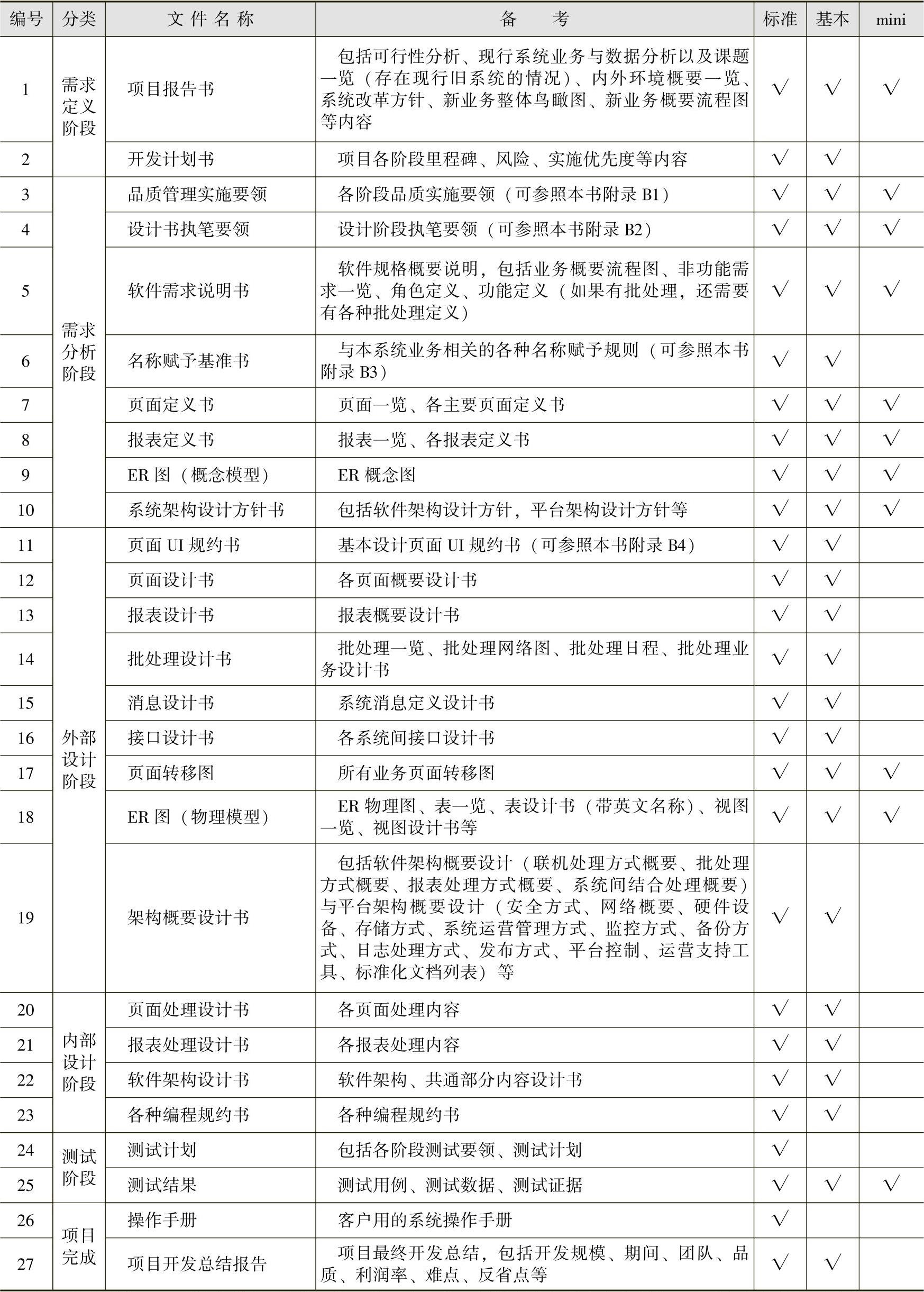

7-1 技术文档种类


注:数据移植(旧系统数据移植到新系统)与平台架构,虽然所包含的内容也很多,但不在本书介绍范围内。

管理文档种类如表7-2所示,同样分为标准版、基本版及mini版。

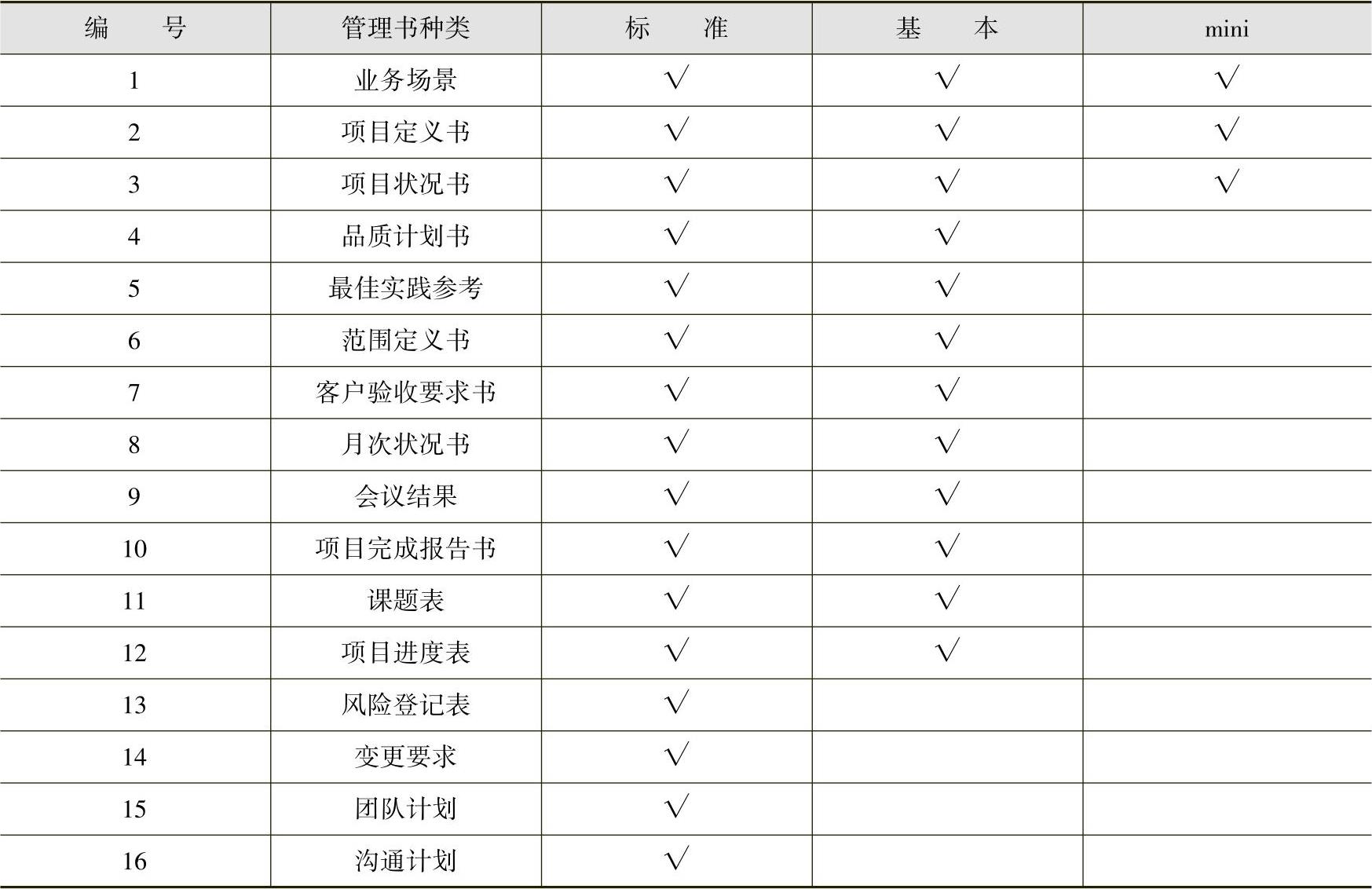

7-2 管理文档种类
