1)基本设置(20 分)

在AutoCAD 中新建一个图形文件,命名为A1j.dwg,在其中完成下列工作:

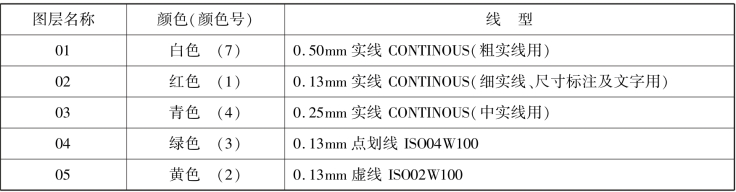

(1)按以下规定设置图层及线型,并设定线型比例为0.4。

(2) 按1∶1比例设置A3 图幅(横装)一张,留装订边,画出图框线和图纸边界线,其中图纸边界线画细实线,图框线画粗实线。

(3)按国家标准的有关规定设置文字样式,然后画出并填写图7-62 所示的标题栏(不标注尺寸)。

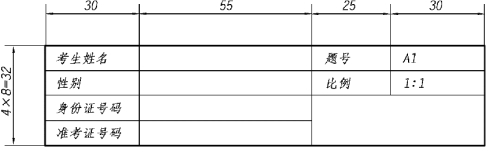

图7-62　标题栏

(4)完成以上各项后,仍然以A1j.dwg 为文件名保存作图结果。

2)抄画房屋建筑图(60 分)

题目要求如下:

(1)打开“A1j.dwg”图形文件,将A3 图幅放大100 倍。

(2)按图示的比例放大100 倍后,在放大后的图框内抄画图7-63 所示的建筑施工图。

(3)建筑平面图中的门线要求使用中实线绘制,且与水平线成45°。

(4)定位轴线端部的圆直径为800 mm。

(5)填充图例在细实线层上绘制。

(6)完成以上工作后,以文件名“A112.dwg”存盘。

(www.daowen.com)

图7-63　抄画建筑施工图

3)几何作图(10 分)

题目要求如下:

(1)打开“A1j.dwg”图形文件。

(2)绘制如图7-64 所示的平面几何图形。

(3)平面几何图形必须绘制在A3 图框内的适当位置,不要求标注尺寸。

(4)完成以上工作后,以文件名“A113.dwg”存盘。

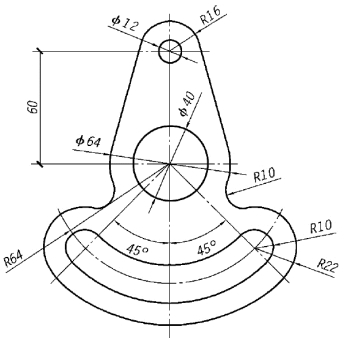

图7-64　抄画平面几何图形

4)投影图(10 分)

题目要求如下:

(1)打开“A1j.dwg”图形文件。

(2)在A3 图框内抄画如图7-65 所示立体的两个视图,尺寸自定。

(3)在适当的位置画出立体的第三个视图,不要求标注尺寸。

(4)完成以上工作后,以文件名“A114.dwg”存盘。

图7-65　抄画立体的两个视图并补画第三个视图
