(1)基本设置内容和保存文件方式同试题-1。 (8 分)

(2)在图形文件A1.dwg 上用1∶1比例抄画图7-56 所示的平面图形,不注尺寸,作图结果以A102.dwg 保存,相关要求同试题-1。 (10 分)

图7-56　抄画平面图形

(3)在图形文件A1.dwg 上抄画图7-57 所示的两个视图并补画第三个视图,作图结果以A103.dwg 保存,相关要求同试题-1。 (10 分)

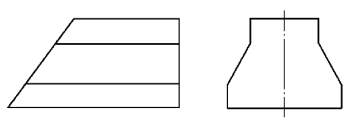

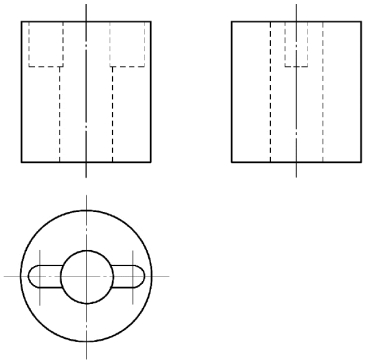

图7-57　抄画立体的两个视图并补画第三个视图

(4)在A1.dwg 文件上抄画图7-58 所示的图形,并把主视图改画成全剖视图,左视图改画成半剖视图,尺寸自定,以A104.dwg 文件名保存,相关要求同试题-1。 (10 分)

图7-58　抄画立体的三个视图并作剖视(www.daowen.com)

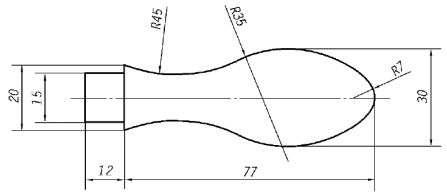

(5)在图形文件A1.dwg 上抄画图7-59 所示的零件图,作图结果以A105.dwg 保存,相关要求同试题-1。 (45 分)

(6)在A1.dwg 文件上按图7-60 所示的支座装配图拆画零件1(架体)的零件图,以A106.dwg 文件名保存,相关要求同试题-1。 (12 分)

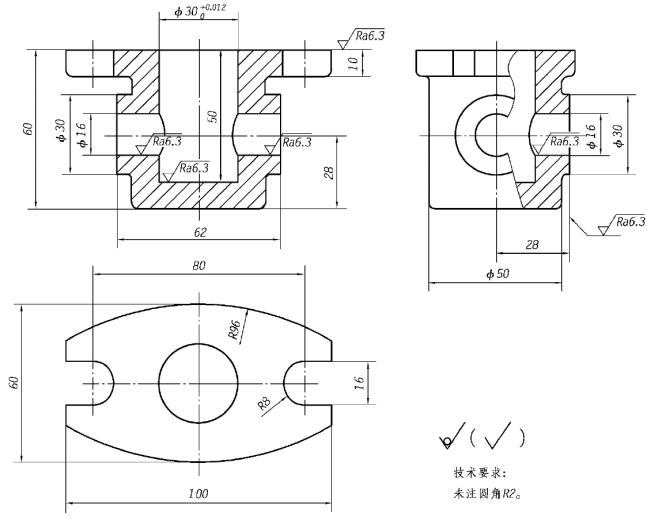

图7-59　抄画零件图

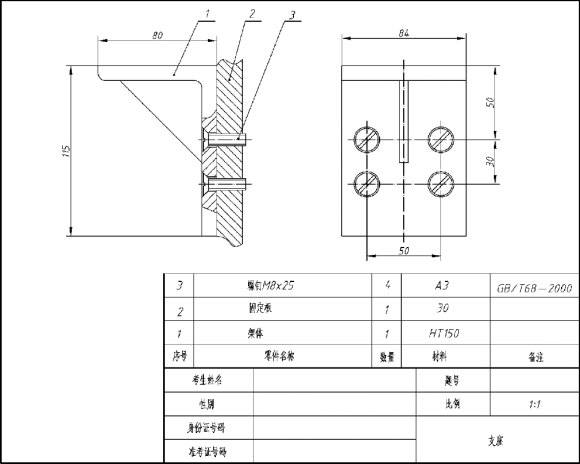

图7-60　根据装配图拆画零件图

(7)将图7-61 所示的第三角投影视图改画为第一角投影视图,作图结果以A107.dwg 为文件名保存,相关要求同试题-1。 (5 分)

图7-61　将第三角投影视图改画为第一角投影视图
