(1)基本设置内容和保存文件方式同试题-1。 (8 分)

(2)在图形文件A1.dwg 上用1∶1比例抄画图7-50 所示的平面图形,不注尺寸,作图结果以A92.dwg 保存,相关要求同试题-1。 (10 分)

(3)在图形文件A1.dwg 上抄画图7-51 所示的两个视图并补画第三个视图,作图结果以A93.dwg 保存,相关要求同试题-1。 (10 分)

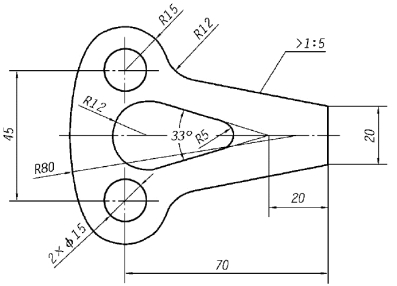

图7-50　抄画平面图形

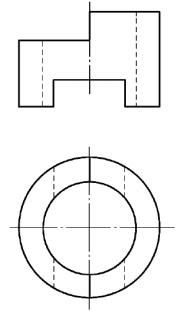

图7-51　抄画立体的两个视图并补画第三个视图

(4)在A1.dwg 文件上抄画图7-52 所示的两个视图并将主视图作A—A 剖视,尺寸自定,以A94.dwg 文件名保存,相关要求同试题-1。 (10 分)

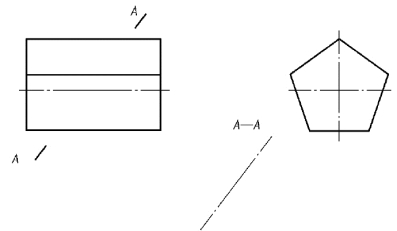

图7-52　抄画立体的两个视图并作剖视(www.daowen.com)

(5)在图形文件A1.dwg 上抄画图7-53 所示的零件图,作图结果以A95.dwg 保存,相关要求同试题-1。 (45 分)

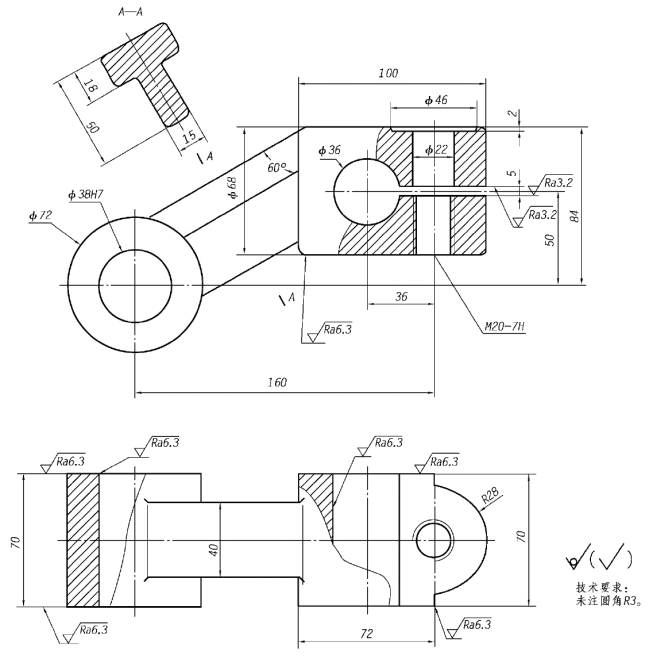

图7-53　抄画零件图

(6)在A1.dwg 文件上按图7-54 所示的轴承座装配图拆画零件1(轴承座)的零件图,以A96.dwg 文件名保存,相关要求同试题-1。 (12 分)

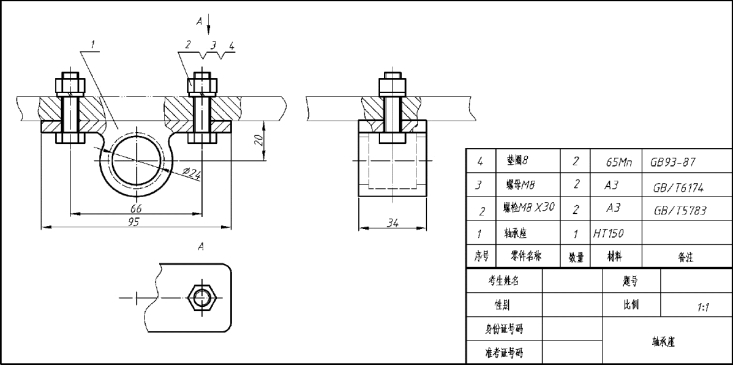

图7-54　根据装配图拆画零件图

(7)将图7-55 所示的第三角投影视图改画为第一角投影视图,作图结果以A97.dwg 为文件名保存,相关要求同试题-1。 (5 分)

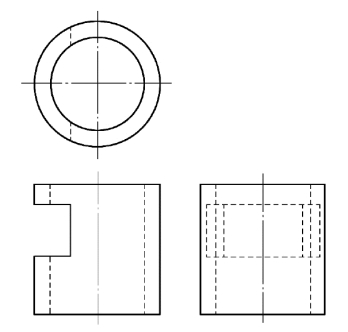

图7-55　将第三角投影视图改画为第一角投影视图
