(1)基本设置内容和保存文件方式同试题-1。 (8 分)

(2)在图形文件A1.dwg 上用1∶1比例抄画图7-44 所示的平面图形,不注尺寸,作图结果以A82.dwg 保存,相关要求同试题-1。 (10 分)

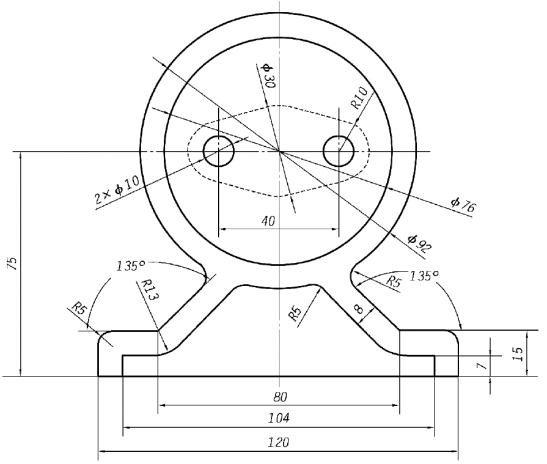

图7-44 抄画平面图形

(3)在图形文件A1.dwg 上抄画图7-45 所示的两个视图并补画第三个视图,作图结果以A83.dwg 保存,相关要求同试题-1。 (10 分)

(4)在A1.dwg 文件上将图7-46 所示的主视图改画成全剖视图,左视图改画成半剖视图,尺寸自定,以A84.dwg 文件名保存,相关要求同试题-1。 (10 分)

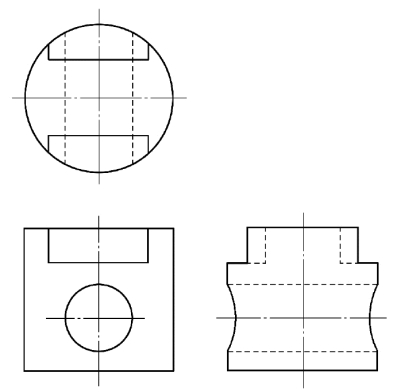

图7-45 抄画立体的两个视图并补画第三个视图

图7-46 抄画立体的两个视图并作剖视(www.daowen.com)

(5)在图形文件A1.dwg 上抄画图7-47 所示的零件图,作图结果以A85.dwg 保存,相关要求同试题-1。 (45 分)

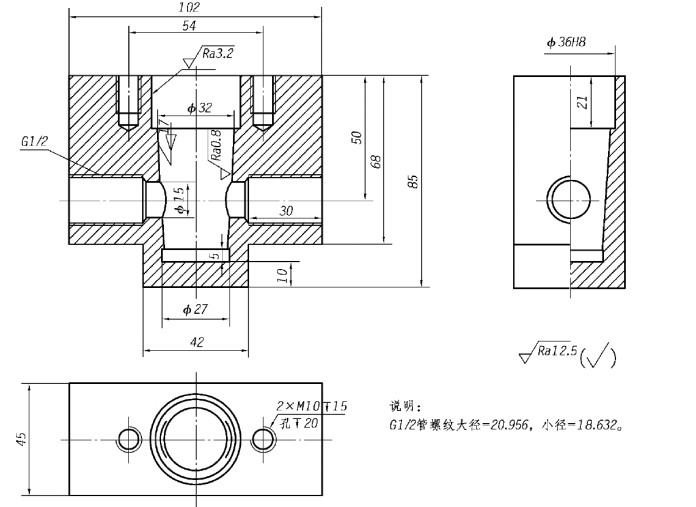

图7-47 抄画零件图

(6)在A1.dwg 文件上按图7-48 所示的微型千斤顶装配图拆画零件3(座体)的零件图,以A86.dwg 文件名保存,相关要求同试题-1。 (12 分)

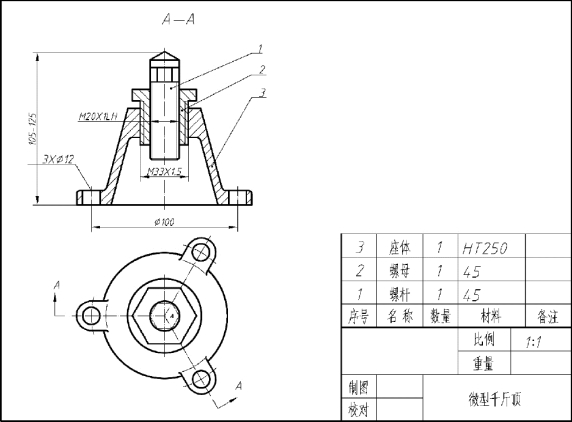

图7-48 根据装配图拆画零件图

(7)将图7-49 所示的第三角投影视图改画为第一角投影视图,作图结果以A87.dwg 为文件名保存,相关要求同试题-1。 (5 分)

图7-49 将第三角投影视图改画为第一角投影视图
