(1)基本设置内容和保存文件方式同试题-1(8 分)。

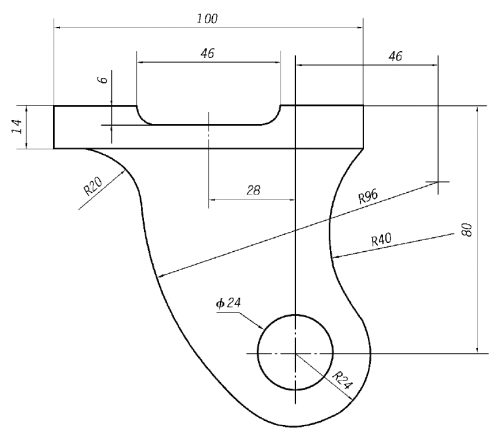

(2)在图形文件A1.dwg 上用1∶1比例抄画图7-26 所示的平面图形,不注尺寸,作图结果以A52.dwg 保存,相关要求同试题-1。 (10 分)

图7-26　抄画平面图形

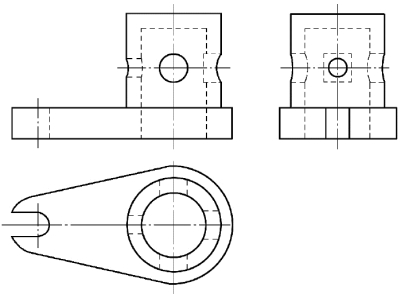

(3)在图形文件A1.dwg 上抄画图7-27 所示的两个视图并补画第三个视图,作图结果以A53.dwg 保存,相关要求同试题-1。 (10 分)

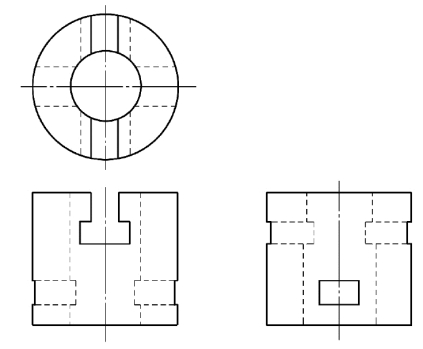

(4)在A1.dwg 文件上将图7-28 所示的主视图改画成全剖视图,左视图改画成半剖视图,尺寸自定,以A54.dwg 文件名保存,相关要求同试题-1。 (10 分)

7-27　抄画立体的两个视图并补画第三个视图

图7-28　抄画立体的三个视图并作剖视(www.daowen.com)

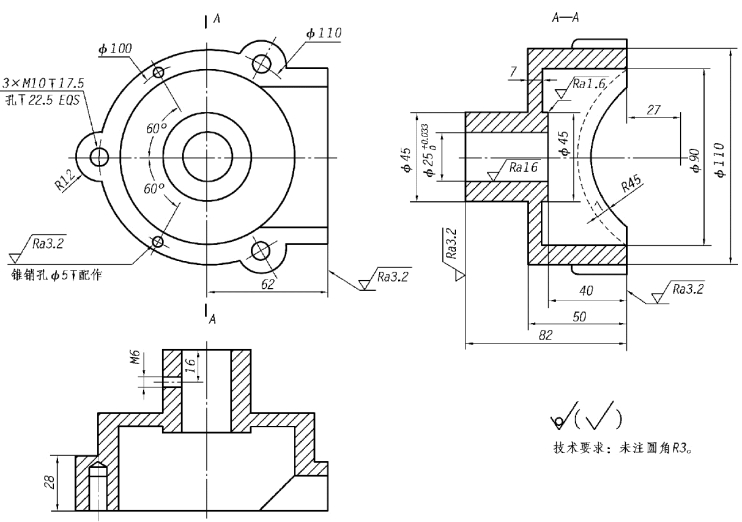

(5)在图形文件A1.dwg 上抄画图7-29 所示的零件图,作图结果以A55.dwg 保存,相关要求同试题-1。 (45 分)

图7-29　抄画零件图

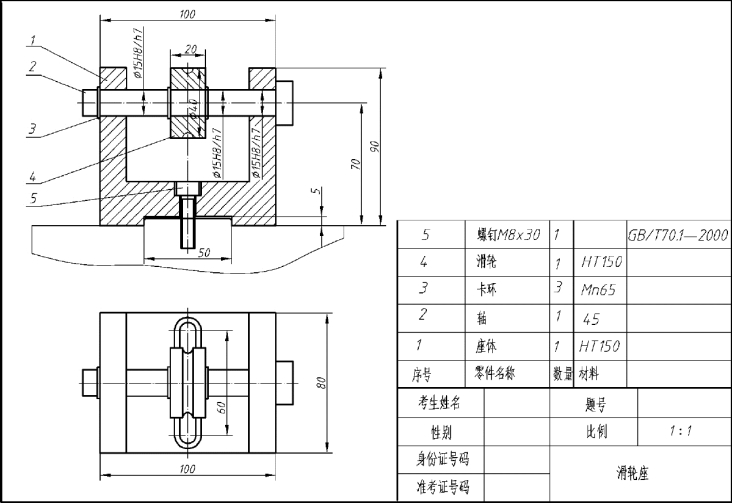

(6)在A1.dwg 文件上按图7-30 所示的滑轮座装配图拆画零件1(座体)的零件图,以A56.dwg 文件名保存,相关要求同试题-1。 (12 分)

图7-30　根据装配图拆画零件图

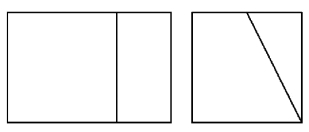

(7)将图7-31 所示的第三角投影视图改画为第一角投影视图,作图结果以A57.dwg 为文件名保存,相关要求同试题-1。 (5 分)

图7-31　将第三角投影视图改画为第一角投影视图
