【摘要】:图7-21抄画两个视图并补画第三个视图在A1.dwg 文件上将图7-22 所示的主视图画成全剖视图,左视图改画成半剖视图,尺寸自定,以A44.dwg 文件名保存,相关要求同试题-1。图7-22画剖视图在图形文件A1.dwg 上抄画图7-23 所示的零件图,作图结果以A45.dwg 保存,相关要求同试题-1。
(1)基本设置内容和保存文件方式同试题-1。 (8 分)

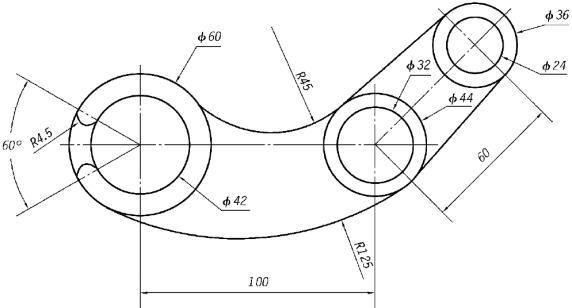

(2)在图形文件A1.dwg 上用1∶1比例抄画图7-20 所示的平面图形,不注尺寸,作图结果以A42.dwg 保存,相关要求同试题-1。 (10 分)
图7-20 抄画平面图形

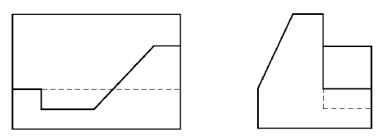

(3)在图形文件A1.dwg 上抄画图7-21 所示的两个视图并补画第三个视图,作图结果以A43.dwg 保存,相关要求同试题-1。 (10 分)
图7-21 抄画两个视图并补画第三个视图

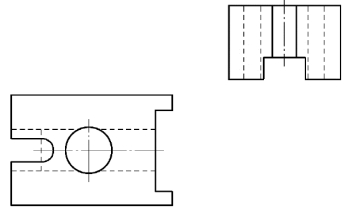

(4)在A1.dwg 文件上将图7-22 所示的主视图画成全剖视图,左视图改画成半剖视图,尺寸自定,以A44.dwg 文件名保存,相关要求同试题-1。 (10 分)
图7-22 画剖视图(www.daowen.com)

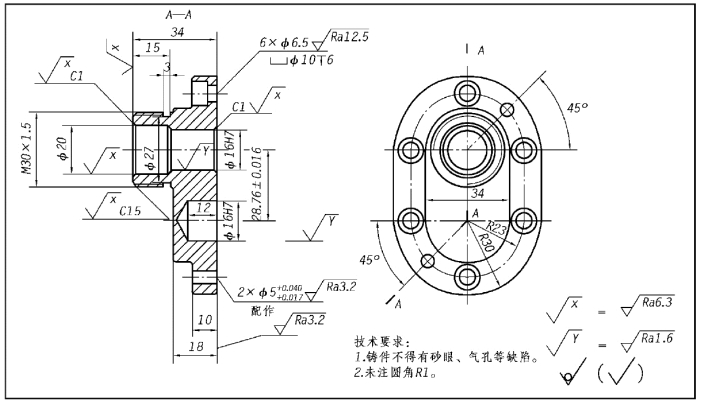

(5)在图形文件A1.dwg 上抄画图7-23 所示的零件图,作图结果以A45.dwg 保存,相关要求同试题-1。 (45 分)
图7-23 抄画零件图

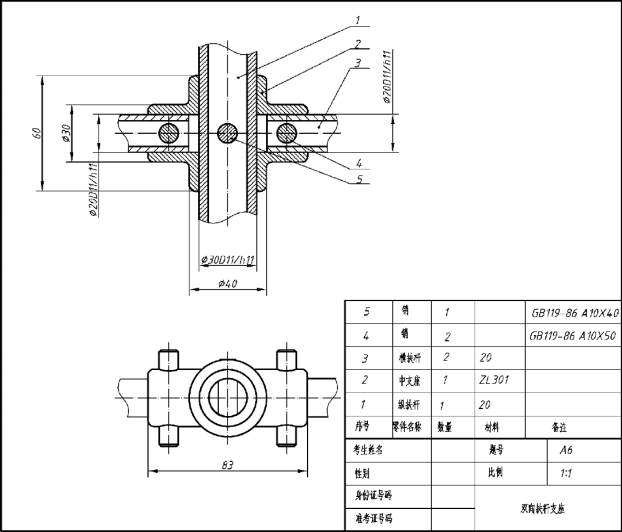

(6)在A1.dwg 文件上按如图7-24 所示的双向扶杆支座装配图拆画零件2(中支座)的零件图,以A46.dwg 文件名保存,相关要求同试题-1。 (12 分)
图7-24 根据装配图拆画零件图

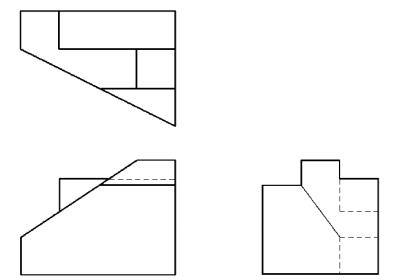

(7)将图7-25 所示的第三角投影视图改画为第一角投影视图,作图结果以A47.dwg 为文件名保存,相关要求同试题-1。 (5 分)
图7-25 将第三角投影视图改画为第一角投影视图
