(1)基本设置内容和保存文件方式同试题-1。 (8 分)

(2)在图形文件A1.dwg 上用1∶1比例抄画图7-14 所示的平面图形,不注尺寸,作图结果以A32.dwg 保存,相关要求同试题-1。 (10 分)

图7-14　抄画平面图形

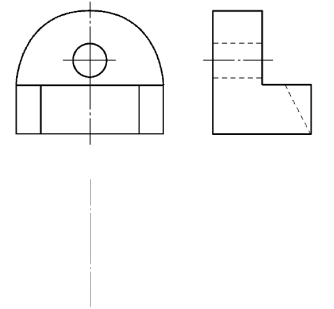

(3)在图形文件A1.dwg 上抄画图7-15 所示的两个视图并补画第三个视图,作图结果以A33.dwg 保存,相关要求同试题-1。 (10 分)

图7-15　抄画立体的两个视图并补画第三个视图

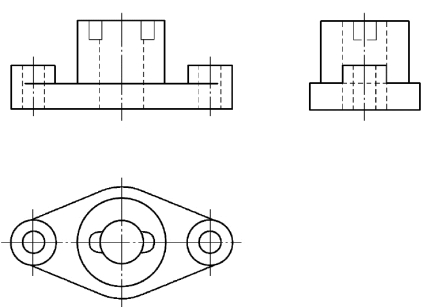

(4)在图形文件A1.dwg 上改画图7-16 所示的图形,把主视图画成半剖视图,左视图画成全剖视图,尺寸自定。 作图结果以A34.dwg 保存,相关要求同试题-1。 (10 分)

图7-16　抄画立体的三个视图并作剖视(www.daowen.com)

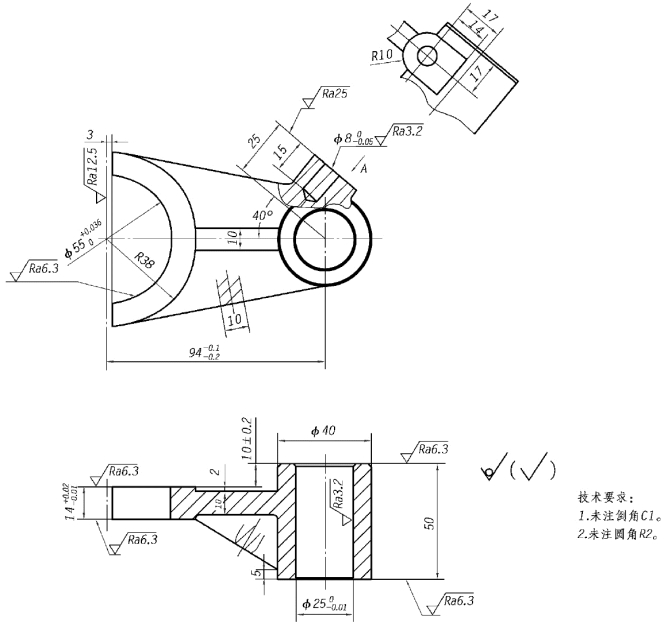

(5)在图形文件A1.dwg 上抄画图7-17 所示的零件图,作图结果以A35.dwg 保存,相关要求同试题-1。 (45 分)

图7-17　抄画零件图

(6)在A1.dwg 文件上按图7-18 所示的镜子托架装配图拆画零件3(托架)的零件图,以A36.dwg 文件名保存,相关要求同试题-1。 (12 分)

图7-18　根据装配图拆画零件图

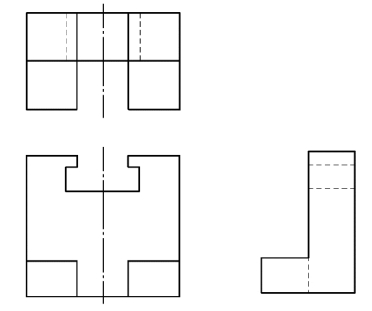

(7)将图7-19 所示的第三角投影视图改画为第一角投影视图,作图结果以A37.dwg 为文件名保存,相关要求同试题-1。 (5 分)

图7-19　将第三角投影视图改画为第一角投影视图
