(1)基本。 设置内容和保存文件方式与试题-1 相同。 (8 分)

(2)在图形文件A1.dwg 上用1∶1比例抄画图7-8 所示的平面图形,不注尺寸,作图结果以A22.dwg 保存,相关要求同试题。 (10 分)

(3)在图形文件A1.dwg 上,抄画图7-9 所示的图形两个视图并补画第三个视图,作图结果以A23.dwg 保存,相关要求同试题-1。 (10 分)

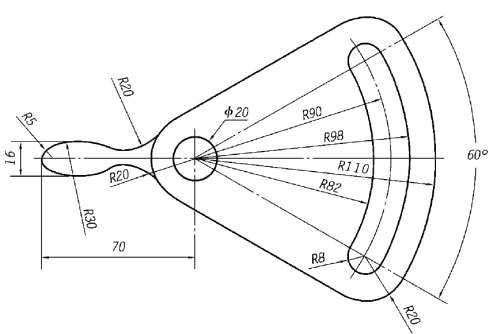

图7-8　抄画平面图形

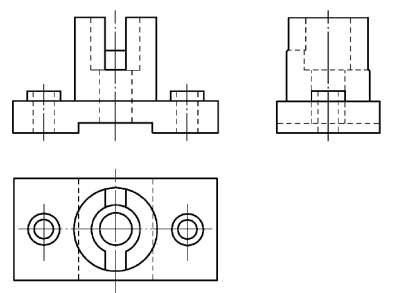

图7-9　抄画两个视图并补画第三个视图

(4)在图形文件A1.dwg 上改画图7-10 所示的图形,把主视图画成半剖视图,左视图画成全剖视图。 尺寸自定,作图结果以A24.dwg 保存,相关要求同试题-1。 (10 分)

图7-10　改画立体的视图为剖视图(www.daowen.com)

(5)在图形文件A1.dwg 上抄画图7-11 所示的零件图,作图结果以A25.dwg 保存,相关要求同试题-1。 (45 分)

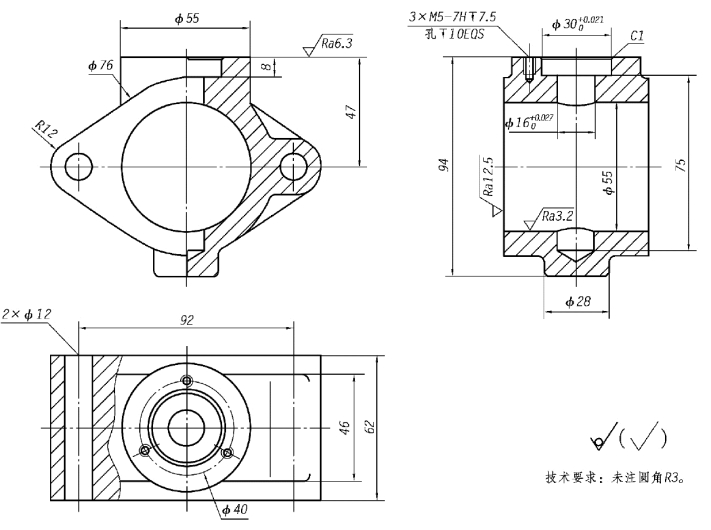

图7-11　抄画零件图

(6)在图形文件A1.dwg 上,按图7-12 所示的套筒联轴器装配图拆画零件1(套筒)的零件图,作图结果以A26.dwg 保存。 相关要求同试题-1。 (12 分)

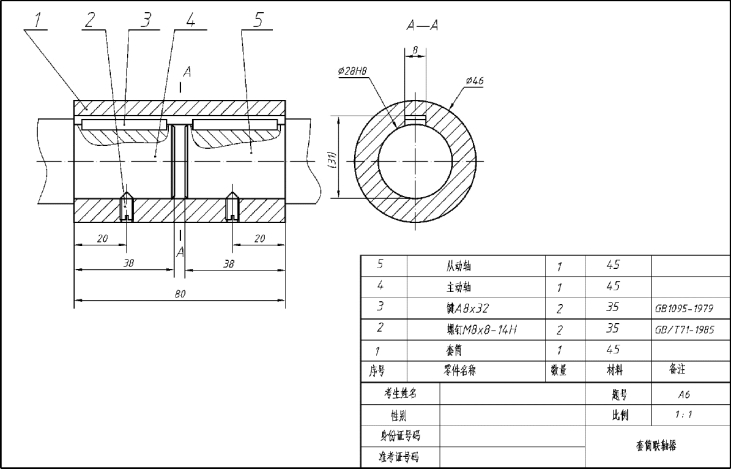

图7-12　根据装配图拆画零件图

(7)将图7-13 所示的第三角投影视图改画为第一角投影视图,作图结果以A27.dwg 为文件名保存,相关要求同试题-1。 (5 分)

图7-13　将第三角投影视图改画为第一角投影视图
