1)基本设置(8 分)

在AutoCAD 中新建一个图形文件,命名为A1.dwg,在其中完成下列工作:

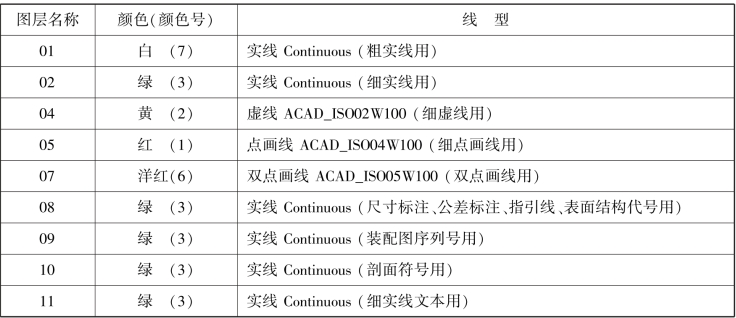

(1)按以下规定设置图层及线型,并设定线型比例为0.4。

(2)按1∶1比例画A3 图幅(横装),留装订边,画出图框线和图纸边界线,其中图纸边界线画细实线,图框线画粗实线。

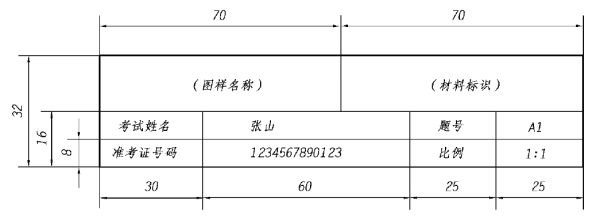

(3)按国家标准的有关规定设置文字样式,然后画出并填写图7-1 所示的标题栏(不标注尺寸)。

图7-1　标题栏

(4)完成以上各项后,仍然以A1.dwg 为文件名保存作图结果。

2)抄画平面图形(10 分)

(1)绘图前先打开图形文件A1.dwg,作图结果以A12.dwg 为文件名保存。

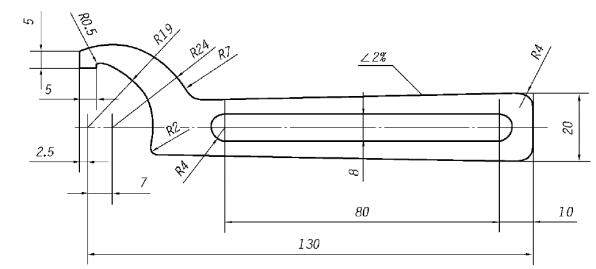

(2)用1∶1比例抄画图7-2 所示的平面图形,不标注尺寸。

图7-2　抄画平面图形

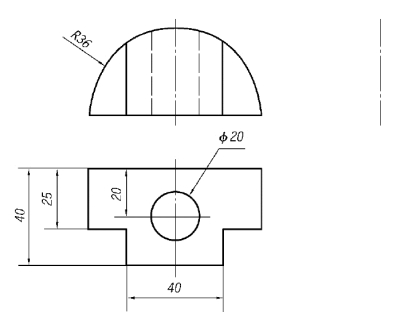

3)抄画两个视图并补画第三个视图(10 分)

(1)绘图前先打开图形文件A1.dwg,作图结果以A13.dwg 为文件名保存。

(2)按图7-3 所示的图形抄画两个视图,然后补画第三个视图,不标注尺寸。

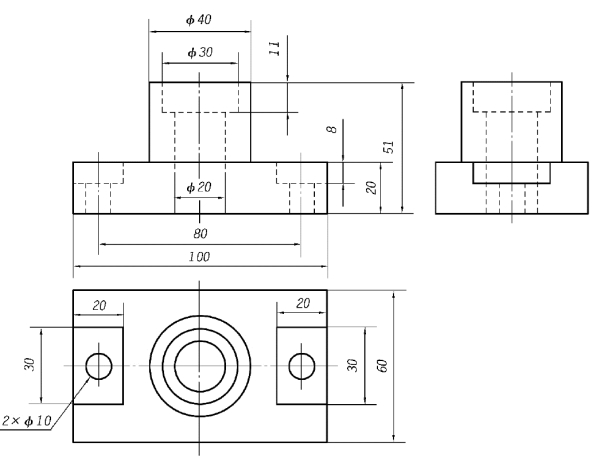

4)改画视图为剖视图(10 分)

(1)绘图前先打开图形文件A1.dwg,作图结果以A14.dwg 为文件名保存。

(2)按图7-4 所示的图形,先抄画三个视图,并把主视图改画成半剖视图,左视图画改成全剖视图。

5)抄画零件图(45 分)

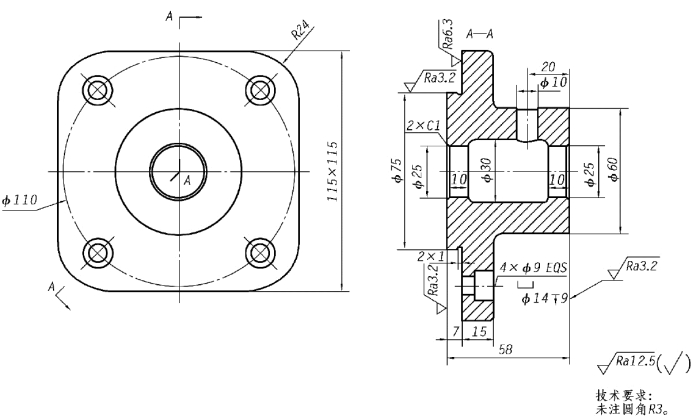

(1)抄画图7-5 所示的零件图。 绘图前先打开图形文件A1.dwg,作图结果以A15.dwg 为文件名保存。

(www.daowen.com)

图7-3　抄画立体的两个视图并补画第三个视图

图7-4　抄画三个视图并作剖视

(2)按国家标准有关规定,设置机械图尺寸标注样式。

(3)标注A—A 剖视图的尺寸与粗糙度代号(粗糙度代号要使用带属性的块的方法标注、不用标注右上角“其余...”和“技术要求...”等字样)。

6)根据装配图拆画零件图(12 分)

(1)绘图前先打开图形文件A1.dwg,作图结果以A16.dwg 为文件名保存。

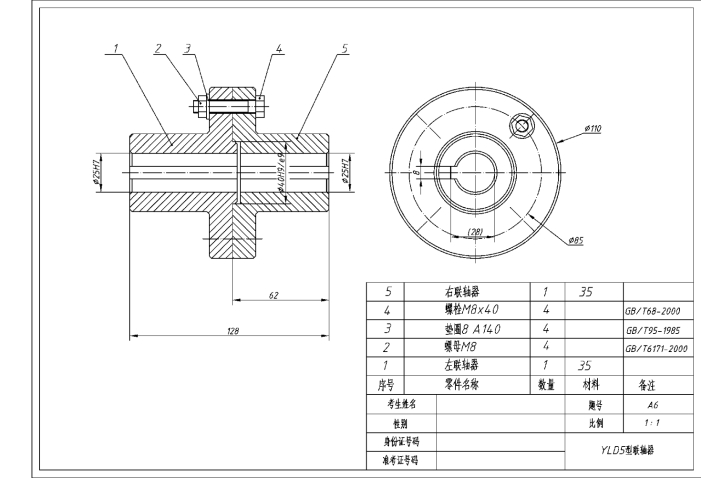

(2)按图7-6 所示的YLD5 型联轴器装配图拆画零件1(左联轴器)的零件图,零件尺寸从装配图中按合适的比例量取。

(3)选取合适的视图和表达方法完成零件图的绘制。

(4)按零件图的要求进行尺寸标注。

(5)按零件图的要求标注表面粗糙度符号。

(6)不要求标注形位公差符号和技术要求。

图7-5　抄画零件图

图7-6　根据装配图拆画零件图

7)将第三角投影视图改画为第一角投影视图(5 分)

(1)绘图前,先打开图形文件A1.dwg,作图结果以A17.dwg 为文件名保存。

(2)将图7-7 所示第三角画法的三视图,用1∶1的绘图比例改画成第一角画法的三视图。

(3)尺寸直接从图中量取并取整。

图7-7　将第三角投影视图改画为第一角投影视图
