AutoCAD实例:建筑施工图绘制实践

建筑施工图包括建筑平面图、建筑立面图、建筑剖面图及建筑详图,一般先画建筑平面图,再画其他图。

题6-2 绘制图6-12 所示的建筑平面图。

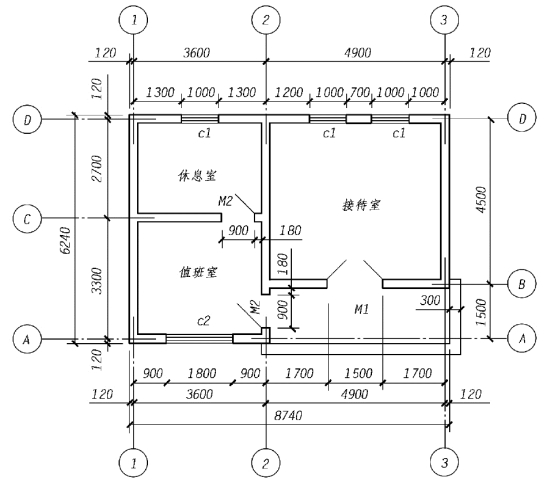

图6-12 画建筑平面图

(1)设置绘图环境

①设置图形界面。

命令: limits

重新设置模型空间界限:

指定左下角点或[开(ON)/关(OFF)] <0.0000,0.0000 >:

指定右上角点 <12000.0000,9000.0000 >:42000,29700

②全屏缩放。

命令: zoom

指定窗口的角点,输入比例因子(nX 或nXP),或者

[全部(A)/中心(C)/动态(D)/范围(E)/上一个(P)/比例(S)/窗口(W)/对象(O)] <实时>: a

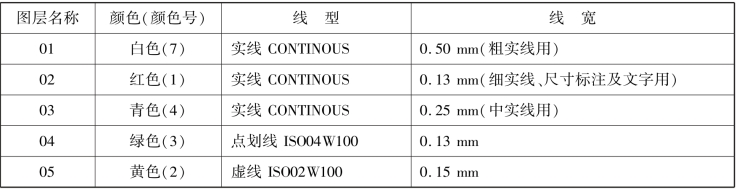

③设置图层。

④设定线型比例为40。

(2)绘图建筑平面图的步骤:

①绘制定位轴线(点画线)。

②使用多重线命令绘制墙线(粗实线)。

③使用多重线命令绘制窗线(细实线)。

④绘制门线(45°细实线)。

⑤绘制其他图线(高差线、台阶线等),如图6-13 所示。

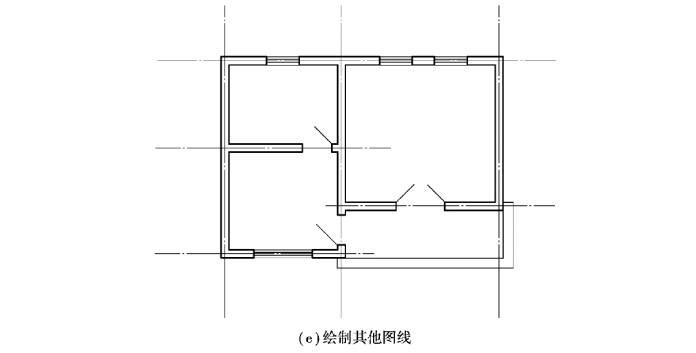

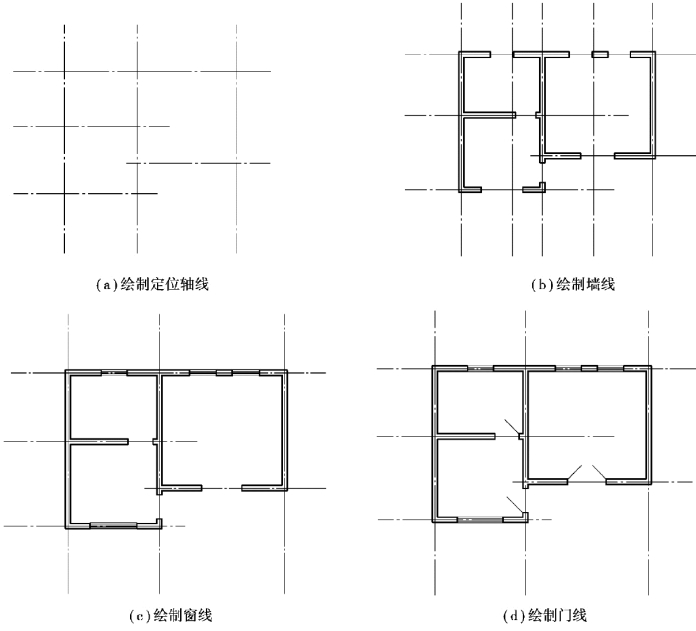

图6-13 建筑平面图绘制过程

(3)标注文字及尺寸,如图6-12 所示。

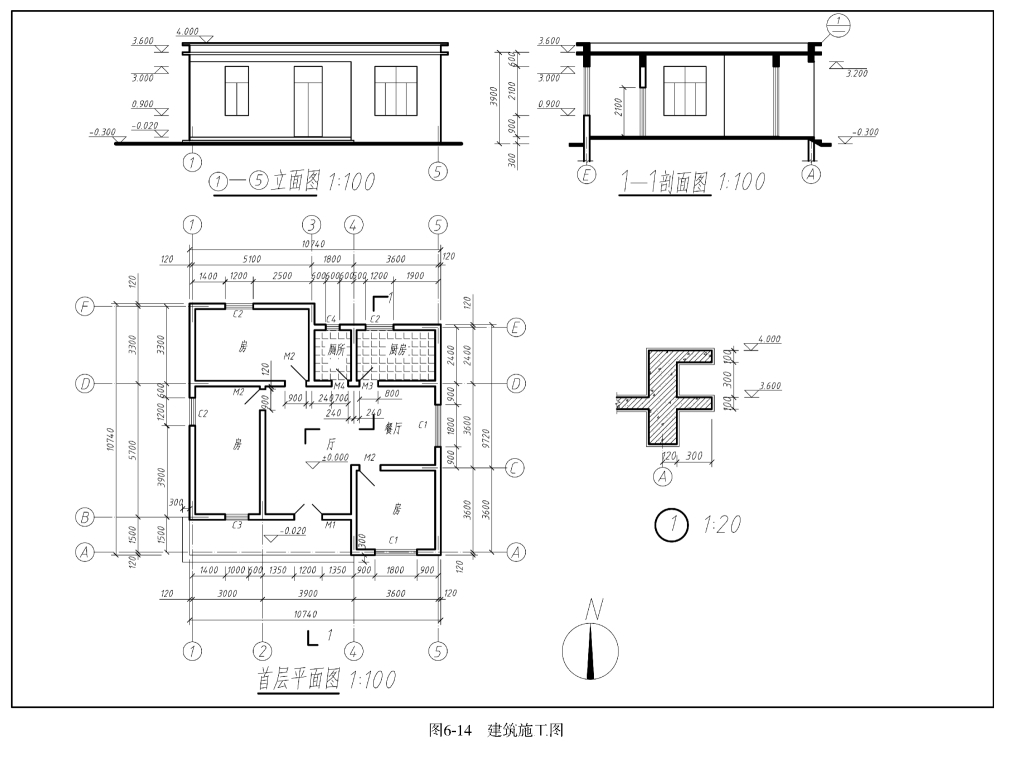

题6-3 绘制如图6-14 所示的建筑施工图。

(1)设置绘图环境,设置方法与例6-1 中所述相同。

(2)绘制建筑平面图,绘制方法步骤与例6-1 中所述相同。

(3)绘制建筑立面图。

建筑立面图是对建筑物外形结构的表达,绘制时运用长对正的投影原则结合平面图进行。绘制建筑立面图的步骤如图6-15 所示。

①绘制定位轴线、水平控制线(屋面及女儿墙)。

②用粗实线绘制外轮廓,其中地坪线用Pedit 命令加粗1 ~2 mm。

③用中实线绘制次轮廓,如门、窗洞口、台阶等。

④用细实线绘制门窗分格线。

⑤标注标高。(www.daowen.com)

⑥标注图名和比例。

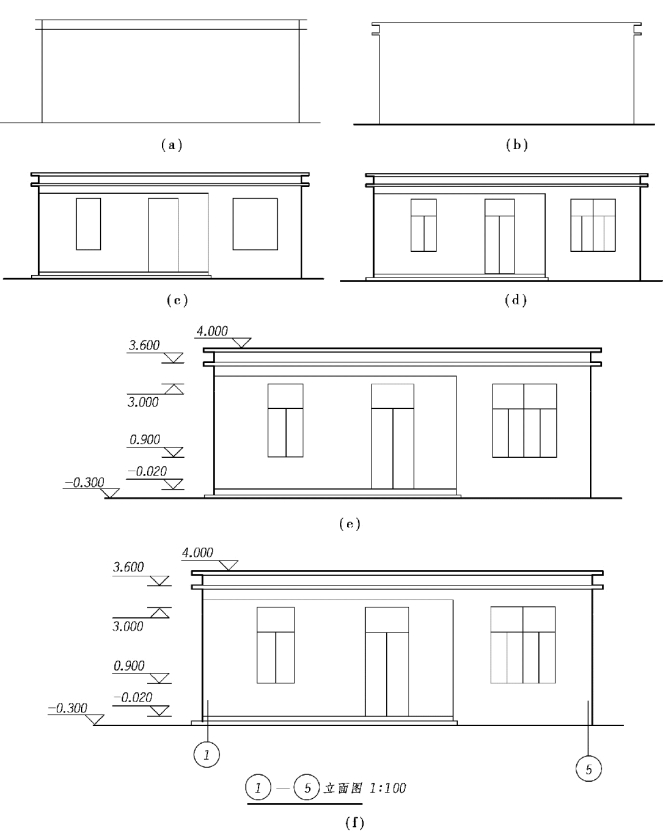

图6-15 建筑立面图绘制过程

提示 标高符号可使用带属性的块的方法标注。 步骤如下:

绘制块图形:按照如图6-16 所示的尺寸,绘制标高符号的图形。

定义块属性:依次选择“绘图”→“块”→“定义属性”,出现如图6-17 所示“属性定义”对话框,按照图中所示设置块属性的各项参数。

图6-16 标高符号

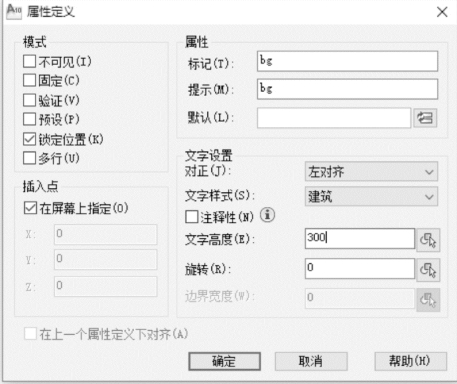

图6-17 “属性定义”对话框

创建块:执行“创建块”命令,打开“块定义”对话框,按照图6-18 所示设置块定义的各项参数。 块名:bg;单击“选择对象”按钮,用光标选中标高图形和属性;单击“拾取点”按钮,选择标高图形符号中三角形下顶点作为插入点;最后单击“确定”按钮,即完成了块的定义。

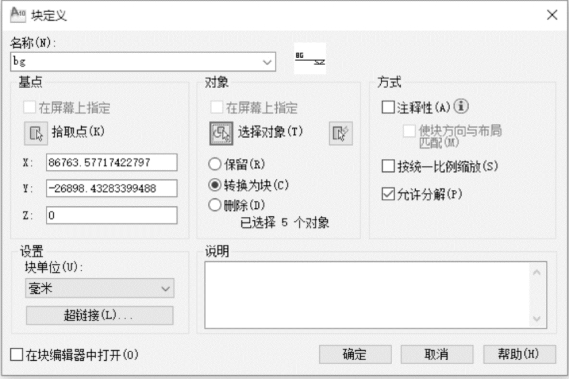

图6-18 创建块

插入块:执行“插入块”命令,打开“插入”对话框,如图6-19 所示。 在下拉式列表框中选择块名:bg,单击“确定”按钮,此时光标带着块图出现,插入图中。

(4)绘制建筑剖面图。

建筑剖面图是对建筑物内部结构在垂直方向上的表达,绘制时运用高平齐、宽相等的投影原则结合平立面进行。 绘制建筑剖面图的步骤如图6-20 所示。

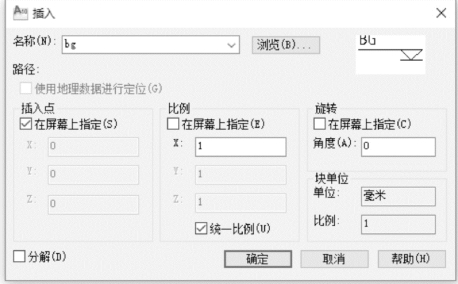

图6-19 插入块

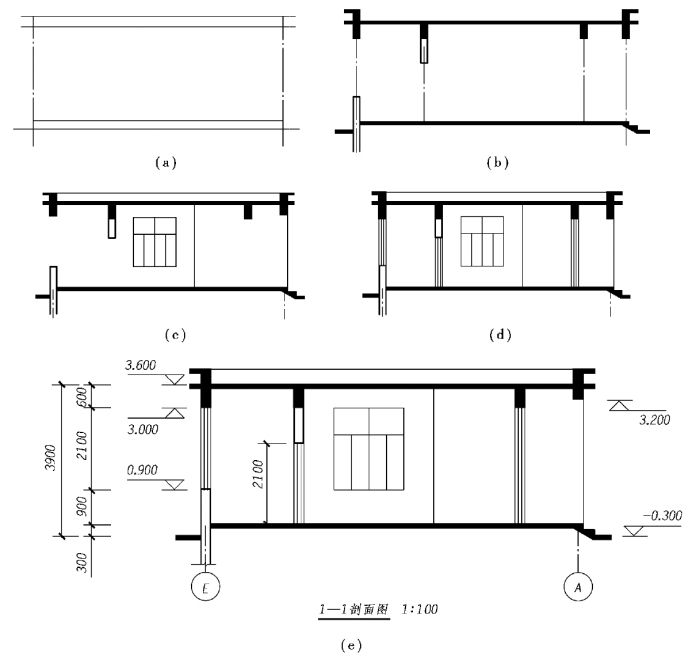

图6-20 建筑剖面图绘制过程

(5)绘制建筑详图。

建筑详图是对建筑物某一结构的局部放大图样。 绘制详图有两种基本方法:利用绘图和编辑命令等进行绘制;利用剖面图原尺寸,剪切局部再放大后进行绘制。 本例采用方法二,其绘制步骤如图6-21 所示。

①复制剖面图的局部图线(根据剖面图索引符号)。

②利用Scale 命令放大图形5 倍(根据详图比例)。

③用中实线绘制未剖切到的可见构配件。

④用细实线绘制100 mm 厚的粉刷层。

提示 可通过PE(多段线编辑)命令把原有图线拟合成一条多段线,再偏移成粉刷层。

⑤绘制材料图例

⑥标注标高、尺寸、图名和比例。

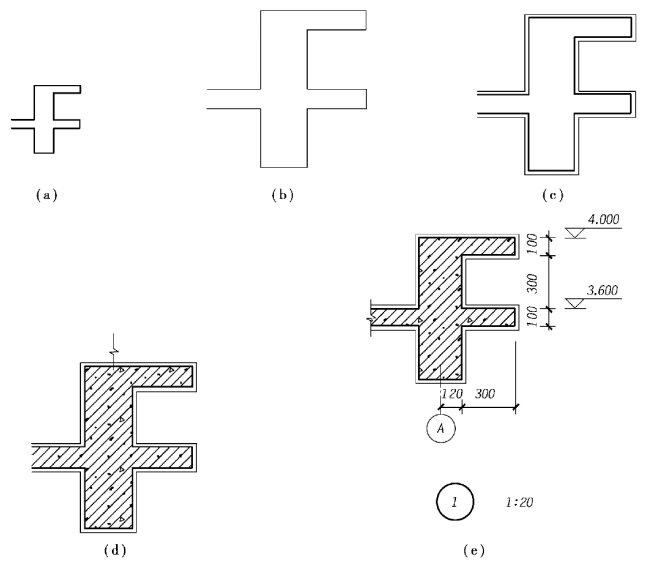

图6-21 建筑详图绘制过程

提示 由于详图是局部放大后的图样,需另设置详图尺寸标注样式,在设置时应注意比例的设定。 如图6-22 所示,选择“主单位”选项卡,设置测量比例因子为“0.2(原图比例/详图比例)”。

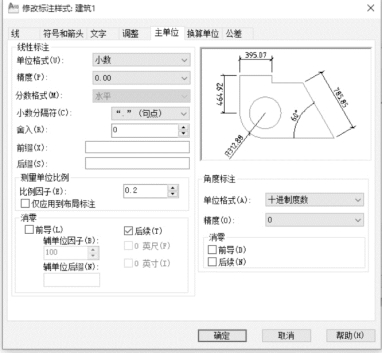

图6-22 建筑详图测量比例的设定
