设置尺寸样式步骤如下:

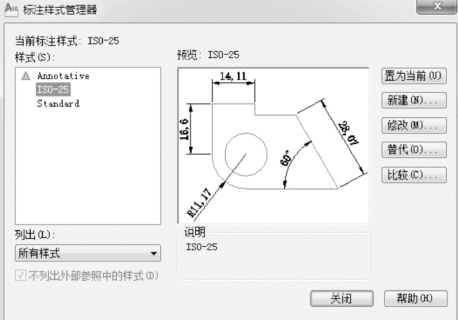

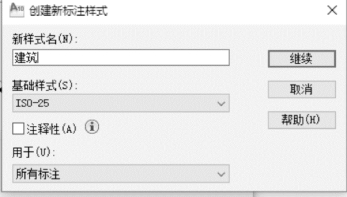

(1)新建“建筑”样式。 选择“格式”菜单下的“标注样式”,从弹出的如图6-4 所示的“标注样式管理器”中单击“新建”按钮,弹出如图6-5 所示“创建新标注样式”对话框,在“新样式名”中输入样式名称:建筑。

图6-4　标注样式管理器

图6-5　创建新标注样式

(2)设置“建筑”标注样式的参数。

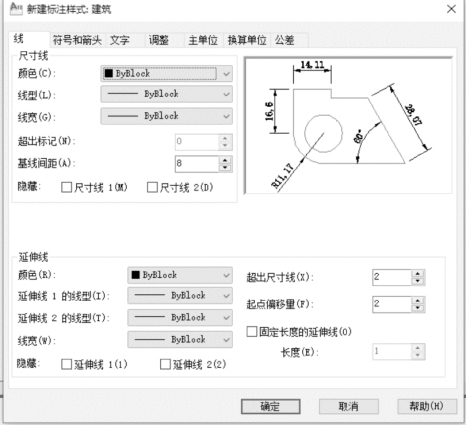

①单击“创建新标注样式”的“继续”按钮,在弹出的如图6-6 所示的对话框中选择“线”选项卡,若以A3 图纸图形1∶1的比例打印图形,则设置基线间距为“8”、超出尺寸线为“2”、起点偏移量为“2”。

图6-6　标注样式设置:线

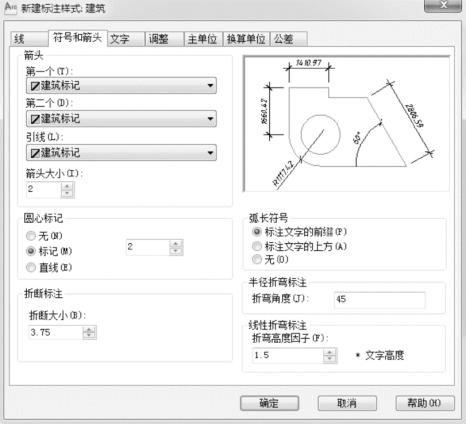

②选择“符号和箭头”选项卡,设置箭头大小为“2”,如图6-7 所示。

图6-7　标注样式设置:符号和箭头(www.daowen.com)

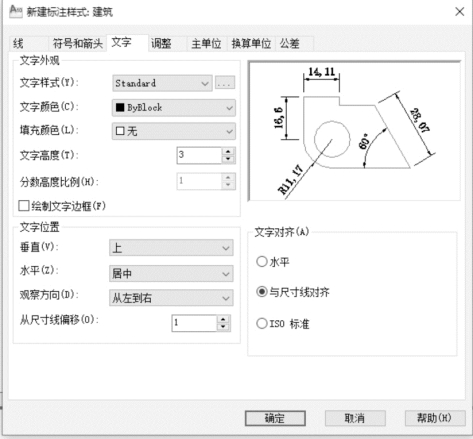

③选择“文字”选项卡,设置文字高度为“3”、从尺寸线偏移为“1”、文字对齐方式为“与尺寸线对齐”,如图6-8 所示。

图6-8　标注样式设置:文字

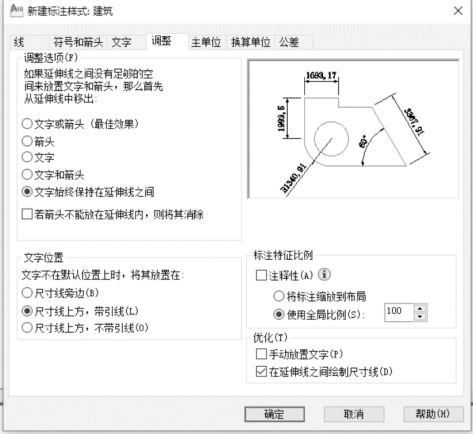

④选择“调整”选项卡,设置使用全局比例为“100”、文字位置为“尺寸线上方,带引线”、调整选项为“文字始终保持在尺寸线之间”,如图6-9 所示。

图6-9　标注样式设置:调整

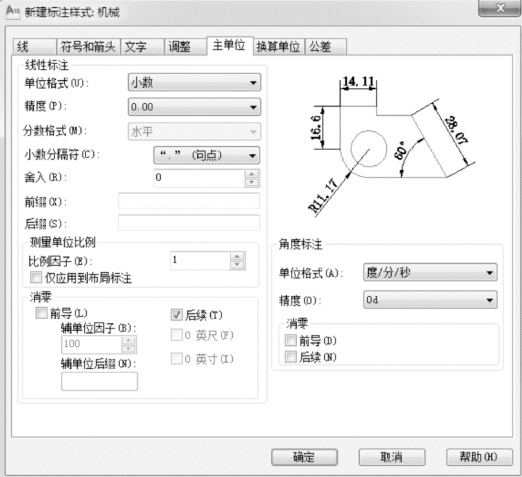

⑤选择“主单位”选项卡,设置单位格式为“小数”、精度为“0.00”、小数分隔符为“句点”、单位格式为“度/分/秒”、精度为“0d”,如图6-10 所示。

图6-10　标注样式设置:主单位

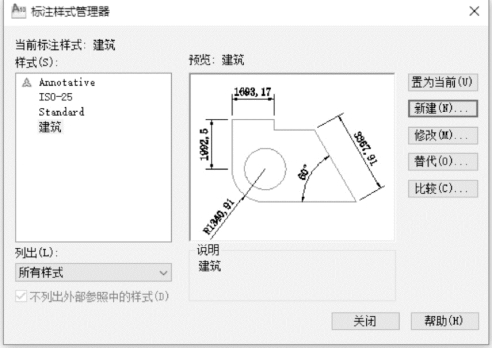

完成之后单击“确定”按钮,返回“标注样式管理器”,如图6-11 所示,“建筑”样式设置完成。

图6-11　完成“建筑”样式的设置
