AutoCAD实例:零件图绘制

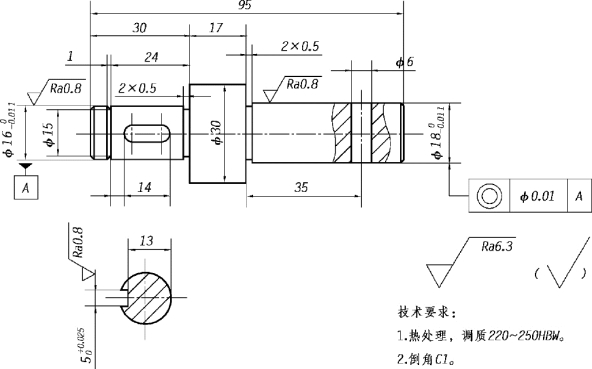

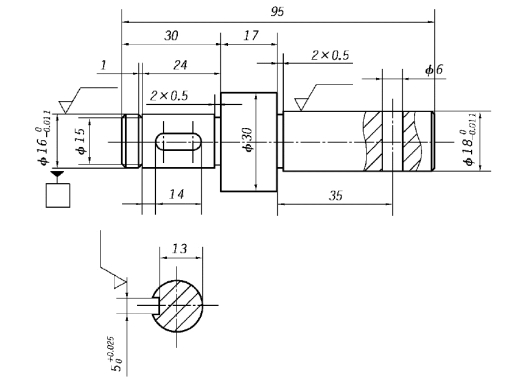

题5-13 绘制图5-44 所示的零件图

图5-44 轴零件图

绘制步骤:

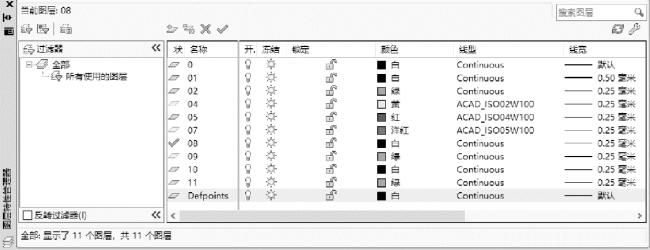

(1)设置图5-45 所示的图层。

图5-45 设置图层

(2)利用学过的绘图命令和编辑命令绘制图形,如图5-46 所示。

图5-46 绘制图形

(3)设置文字样式和尺寸标注样式后,标注如图5-47 所示的尺寸。

图5-47 尺寸标注

提示 利用“线性”标注命令标注所有尺寸。 标注尺寸φ30 时,在“文字格式”对话框中输入“%%c30”,对尺寸φ15 用相同方法标注。 在标注公差尺寸时,运用公差尺寸标注方法。

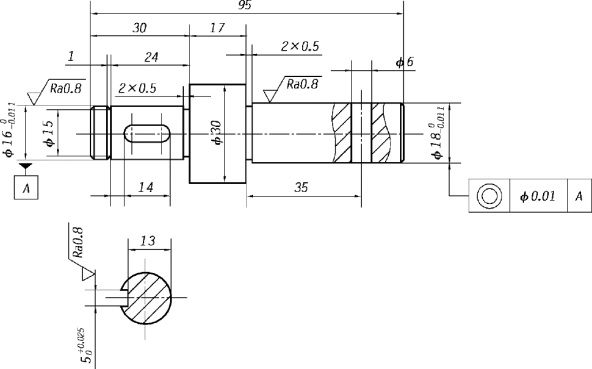

(4)标注如图5-48 所示的几何公差。

图5-48 几何公差标注

提示

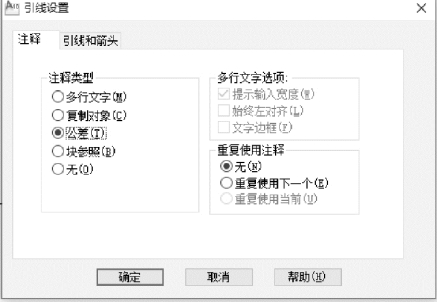

①用Qleader 命令标注几何公差,需要先在弹出的如图5-49 所示的“引线设置”对话框中选中“公差”选项。 确定后,再在出现的如图5-50 所示的“形位公差”对话框中选择公差代号,输入公差值和基准代号。

图5-49 引线设置

(www.daowen.com)

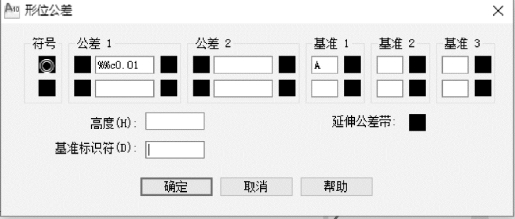

图5-50 形位公差

②几何公差的基准代号可以通过绘图命令及文字命令绘制。

(5)标注如图5-51 所示的表面粗糙度

图5-51 表面粗糙度标注

提示 表面粗糙度代号使用带属性的块的方法标注,步骤如下:

(1)绘制块图形:按照如图5-52 所示的尺寸,绘制表面粗糙度符号的图形。

图5-52 表面粗糙度符号

(2)定义块属性:依次单击“绘图”→“块”→“定义属性”,出现如图5-53 所示的“属性定义”对话框,按照图中所示设置各项参数。

图5-53 块“属性定义”对话框

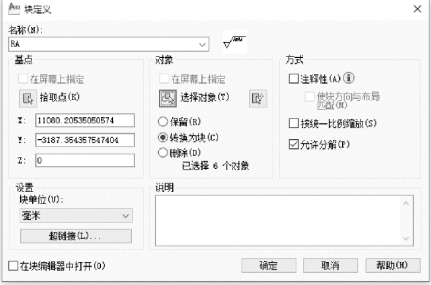

(3)创建块:执行“创建块”命令,打开“块定义”对话框,按照图5-54 所示设置块定义的各项参数。 块名:RA;单击“选择对象”按钮,将光标选中表面粗糙度图形和属性;单击“拾取点”按钮,选择表面粗糙度图形符号中三角形下顶点作为插入点;最后单击“确定”按钮,即完成了块定义。

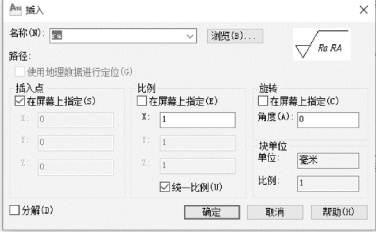

(4)插入块:执行“插入块”命令,打开“插入”对话框,如图5-55 所示。 在下拉式列表框中选择块名:ra,单击“确定”按钮,此时鼠标带着块图出现,按如图5-56 所示样例插入图中。

图5-54 创建块

图5-55 “插入”对话框

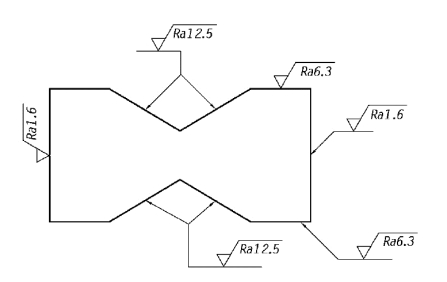

图5-56 插入表面粗糙度符号样例
