设置图块可以将几个基本图形组成一个整体,用于构造一些常用的标准图形,如表面粗糙度符号、标高等,有利于画图的标准化,也可以大大提升绘图速度。

题5-11　图5-33 是一些电气符号,随意挑选其中的图形符号,练习图块的应用。

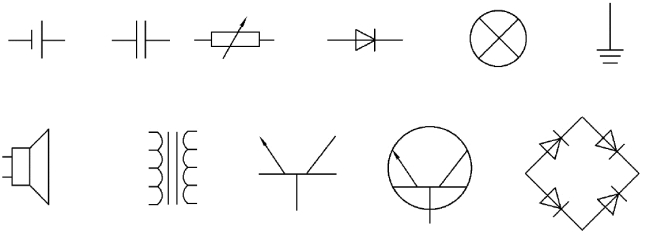

图5-33　用图形符号做块

提示　设置不带属性块的操作步骤如下:

(1)绘制块图形。

(2)创建块:执行“创建块”命令,打开“块定义”对话框,选择对象、指定插入点,然后为其命名,可创建块定义。 按照图5-34 所示设置块定义的各项参数,块名:电阻;单击“选择对象”按钮,用光标选中图形;单击“拾取点”按钮,指定块的插入基点;最后单击“确定”按钮,即完成了块的定义。

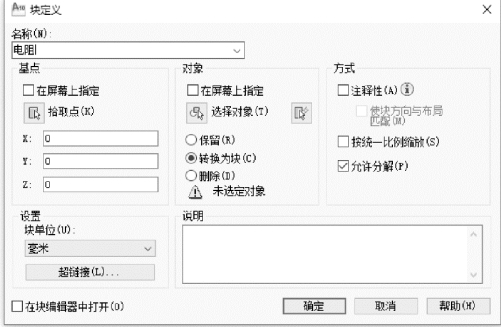

图5-34　块定义

(3)写块:通过Wblock 命令创建的块的图形文件,可作为独立的图形文件保存。 在键盘上输入W,打开图5-35 所示的“写块(Write block)”对话框。 单击“选择对象”按钮,将光标选中图形;单击“拾取点”按钮,指定块的插入基点;指定块名和路径后,单击“确定”按钮,即完成了块的定义。

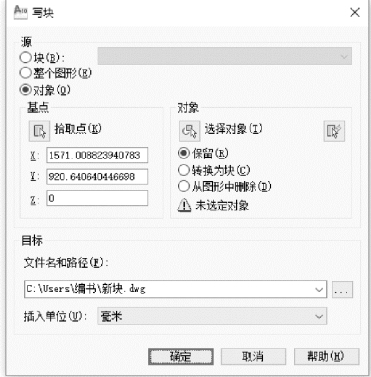

图5-35　写块命令对话框

题5-12　创建带属性的工作台号,如图5-36 所示,并插入办公室的桌面,如图5-37 所示。

图5-36　创建工作台号属性块

图5-37　在办公桌面上插入并填写台号

提示　创建工作台号的属性块和插入工作台号的操作顺序如下:

(1)绘制图形:画好图5-38 所示图形。(www.daowen.com)

图5-38　创建工作台图块

(2)定义块属性:依次选择“绘图”→“块”→“定义属性”,如图5-39 所示。

(3)设置块属性的参数值:在如图5-40 所示对话框里的“标记”中填写姓名。

(4)完成块属性定义:单击“拾取点”按钮,在图5-41(a)所示姓名对应的下框里用十字光标单击。 回到属性定义对话框,修改文字的高度(默认值为2.5)等信息,单击“确定”按钮,带有属性的“姓名”已经创建成功。 再次进入属性定义对话框,用同样的方法创建“单位”“电话”,如图5-41(b)(c)(d)所示。

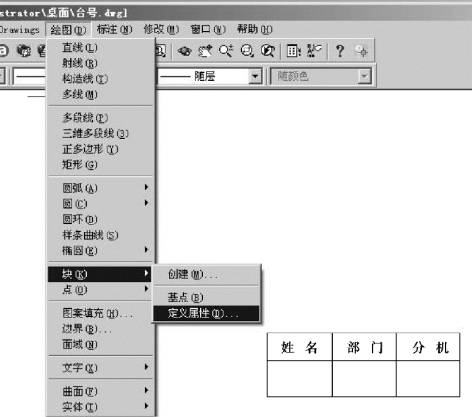

图5-39　定义属性

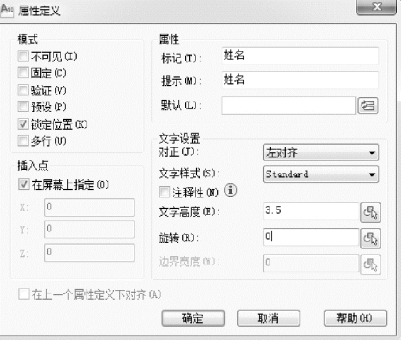

图5-40　定义块属性

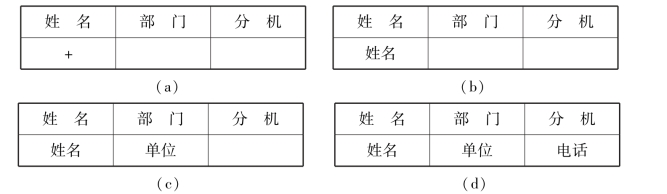

图5-41　创建台号属性

(5)创建块:块的图形和属性创建完成后,要将带属性名为“台号”的块做成文件。 执行“创建块”命令,打开块定义对话框,按照图5-42 所示设置块定义的各项参数。 块名:台号;单击“选择对象”按钮,用光标选中图5-41(d)所示图块;单击“拾取点”按钮,选择图块的插入点,将光标放在图5-41(d)的右下角并单击作为插入点;最后单击“确定”按钮,即完成了块定义。

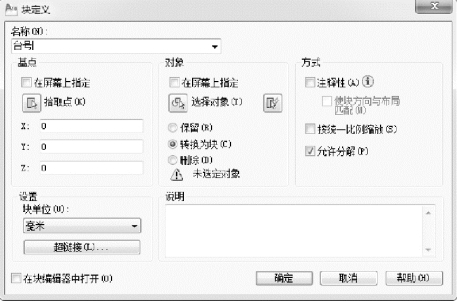

图5-42　创建块

(6)插入块:执行“插入块”命令,打开“插入”对话框,如图5-43 所示。 在下拉式列表框中选择块名:台号,单击“确定”按钮,此时鼠标带着块图出现,按照命令行提示,用鼠标选择合适插入点。

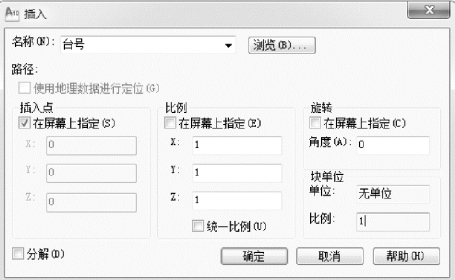

图5-43　“插入”对话框
