题5-6　抄画图5-22,练习基本尺寸标注。

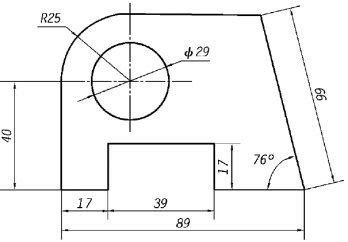

图5-22　基本尺寸标注

提示　尺寸40,17,39,89 采用线性标注;尺寸66 采用对齐标注;尺寸R25 采用半径标注;尺寸φ129 采用直径标注;尺寸76 采用角度标注。

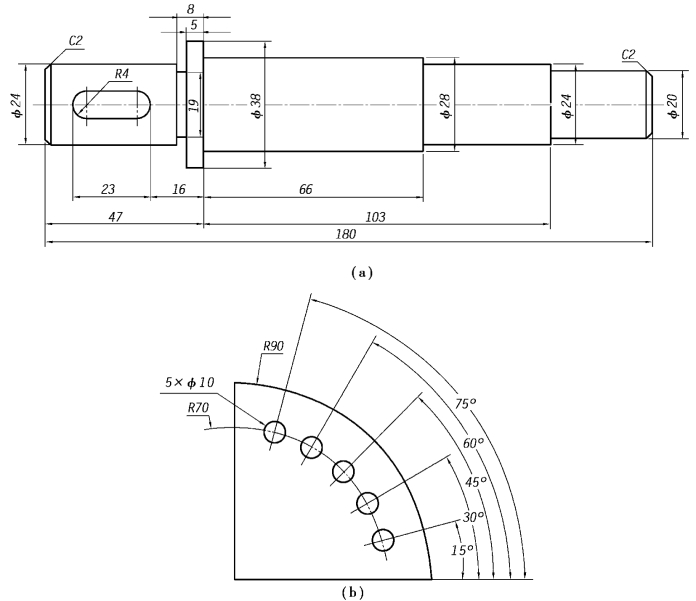

题5-7　抄画图5-23、图5-24 和图5-25,练习基准尺寸和连续尺寸的标注。

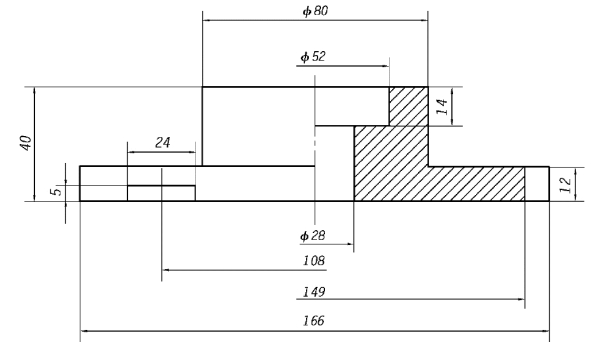

图5-23　基准尺寸标注

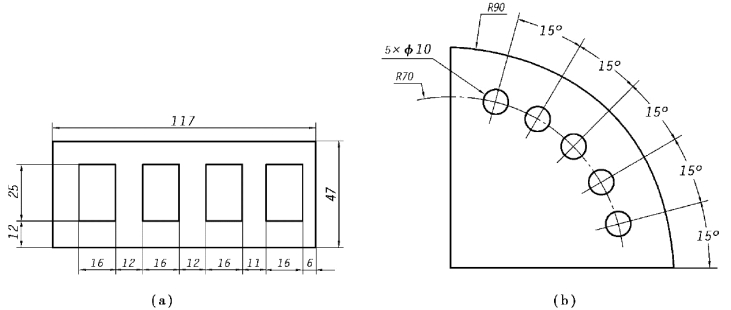

图5-24　连续尺寸标注(1)

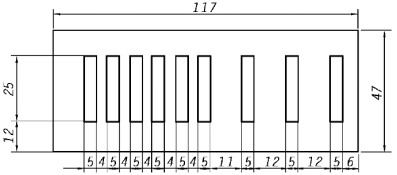

图5-25　连续尺寸标注(2)

提示　图5-25 中连续标注里的“点箭头”,是通过在“标注样式管理器”对话框里单击“替代”按钮,进入“符号和箭头”标签中临时设置的。 它只对当前正在标注的图形作“小点”标注,不影响先前标注风格。 若进入“修改”中设置,将会使所有标注里的箭头都变成“小点”箭头。

题5-8　抄画图5-26,练习公差尺寸的标注。

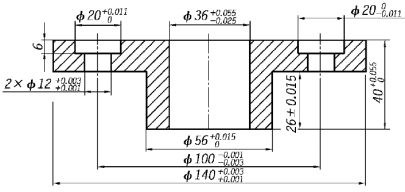

图5-26　公差尺寸标注

提示　(1)公差尺寸的标注。

命令:_dimlinear

指定第一条延伸线原点或 ＜选择对象＞:

指定第二条延伸线原点:

指定尺寸线位置或[多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋转(R)]:m

此时,屏幕出现“文字格式”对话框,输入尺寸数值及其上、下极限偏差数值,上、下极限偏差数值用符号“^”隔开,选中上、下极限偏差数值和间隔符号,单击“文字格式”中的堆叠选项,将上下偏差的标注形式显示出来,如图5-27 所示。(www.daowen.com)

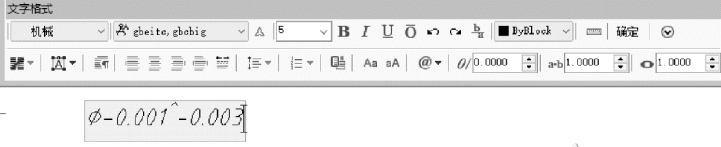

图5-27　标注上下偏差

(2)公差尺寸的修改。 在命令行里输入“DDedit”,选中要修改的尺寸,在出现的“文字格式”对话框中可对原有的尺寸标注进行编辑,包括编辑偏差尺寸。

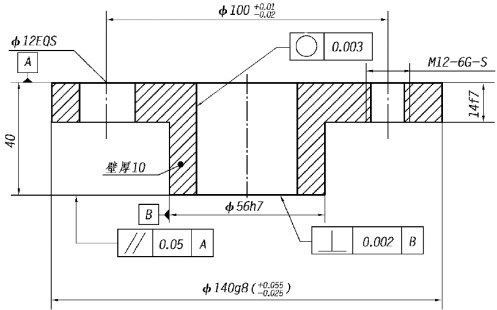

题5-9　抄画图5-28,练习用QLeader 命令标注尺寸。

图5-28　用QLeader 命令标注

提示　使用QLeader 命令可以快速创建引线和引线注释,在“引线设置”对话框中设置注释类型,可以标注引线和几何公差。

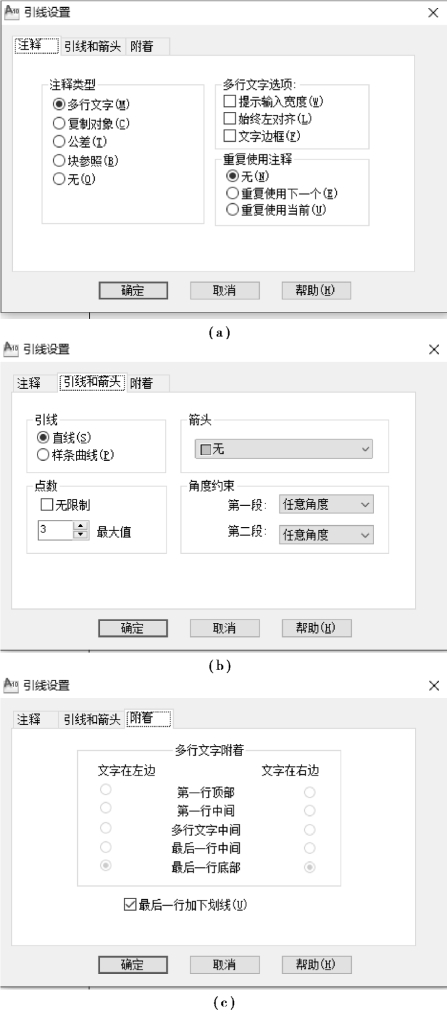

(1)φ12EQS 的标注:在命令行中输入QLeader 命令,然后选择“设置”,“引线设置”对话框如图5-29 所示:“注释”类型选“多行文字”;“箭头”选“无”;“附着”勾选“最后一行加下划线”。

(2)几何公差的标注:在命令行中输入QLeader 命令,然后选择“设置”,按如图5-30 所示进行设置:“注释”类型选“公差”。

图5-29　引线设置

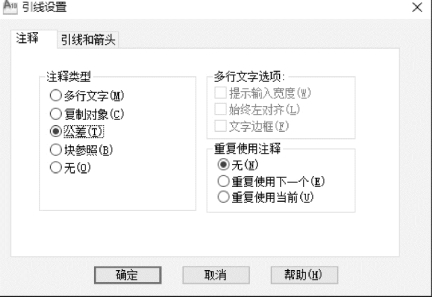

图5-30　引线设置为公差

题5-10　抄画图5-31,练习单箭头标注。

图5-31　单箭头标注

提示　在“标注样式管理器”里单击“替代…”按钮,选中“线”标签,隐藏尺寸线和延伸线,如图5-32 所示,就可实现单箭头标注。

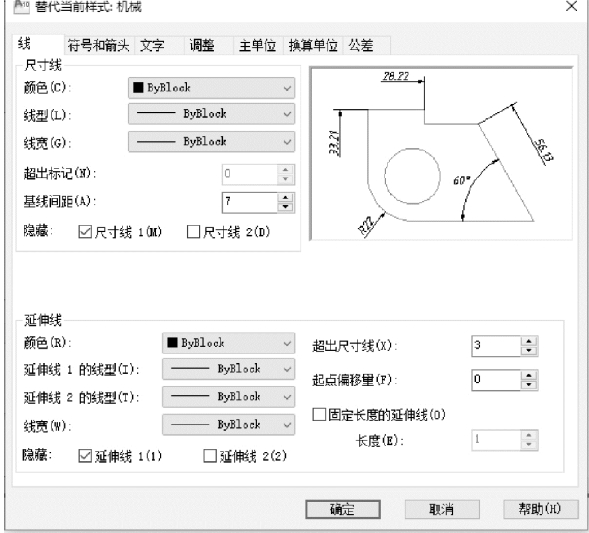

图5-32　在“替代…”中设置单箭头标注
