AutoCAD实例:设置尺寸样式

时间:2023-10-29 理论教育 版权反馈
【摘要】:设置尺寸样式步骤如下:新建“机械”样式。完成之后单击“确定”按钮,回到“标注样式管理器”,如图5-15 所示,“机械”样式设置完成。图5-12标注样式设置:符号和箭头图5-13标注样式设置:文字图5-14标注样式设置:主单位图5-15完成“机械”样式设置在“机械”标注样式下,建立“角度”标注子样式。选中机械样式,把它设为当前样式,就可以用它进行标注。

AutoCAD实例:设置尺寸样式

设置尺寸样式步骤如下:

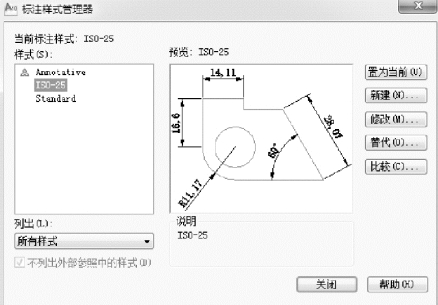

(1)新建“机械”样式。 选择“格式”菜单下的“标注样式”,在弹出的如图5-9 所示的“标注式样管理器”中单击“新建”按钮,弹出如图5-10 所示“创建新标注样式”对话框,在“新样式名”中输入名称:机械。

图5-9 标注样式管理器

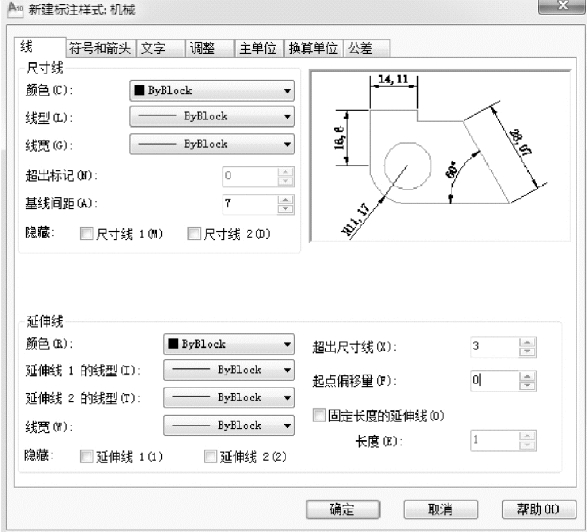

(2)设置“机械”标注样式的参数。 单击“创建新标注样式”的“继续”按钮,在弹出的如图5-11 所示的对话框中选择“线”选项卡,若以A3 图纸图形1∶1的比例打印图形,则设置基线间距为“7”、超出尺寸线为“3”、起点偏移量为“0”。

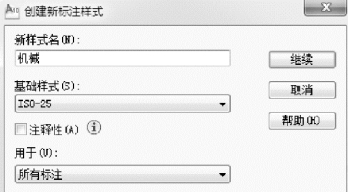

图5-10 创建新标注样式

图5-11 标注样式设置:线

选择“符号和箭头”选项卡,设置箭头大小为“3”,圆心标记大小为“3”,如图5-12 所示。

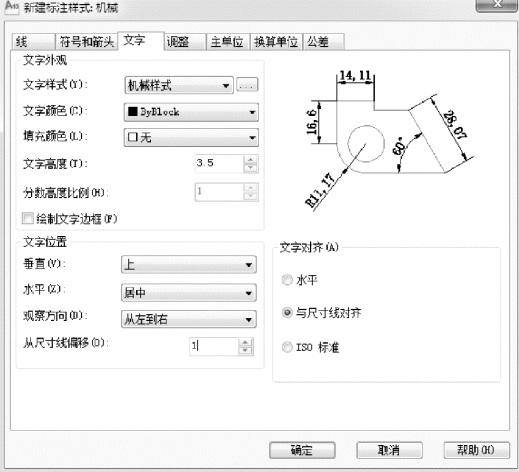

选择“文字”选项卡,设置文字高度为“3.5”、从尺寸线偏移为“1”、文字对齐方式为“与尺寸线对齐”,如图5-13 所示。

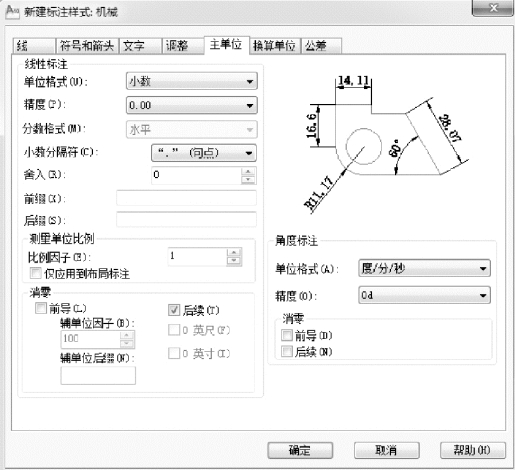

选择“主单位”选项卡,设置单位格式为“小数”、精度为“0.00”、小数分割符为“句点”、角度标注单位格式为“度/分/秒”、精度为“0d”,如图5-14 所示。

完成之后单击“确定”按钮,回到“标注样式管理器”,如图5-15 所示,“机械”样式设置完成。

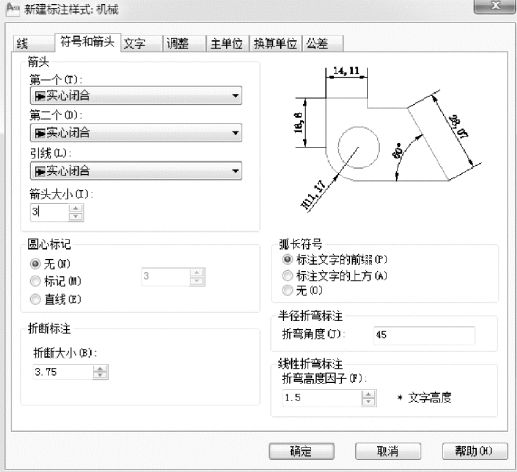

图5-12 标注样式设置:符号和箭头

图5-13 标注样式设置:文字

图5-14 标注样式设置:主单位

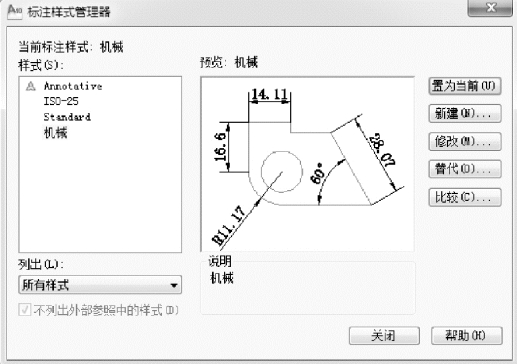

图5-15 完成“机械”样式设置(www.daowen.com)

(3)在“机械”标注样式下,建立“角度”标注子样式。

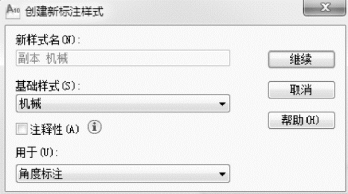

在“标注样式管理器”的“样式”栏中选中“机械”,再次单击“新建”按钮,从弹出的图5-16“创建新标注样式”对话框的“用于”中选择“角度标注”。 单击“继续”按钮,弹出如图5-17 所示的对话框,其大部分参数的设置与上述尺寸参数相同,只是“文字”标签中的“文字对齐”框中选择“水平”,如图5-17 所示。

图5-16 创建新标注样式:角度

图5-17 角度文字标注子样式

(4)在“机械”标注样式下建立“半径”标注子样式。

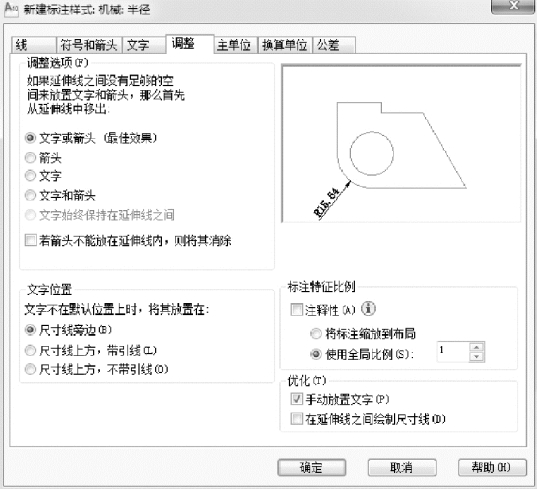

半径标注子样式要在“调整”标签框里设置,操作步骤与建立“角度标注”相同,设置内容如图5-18 所示。

(5)在“机械”标注样式下建立“直径”标注子样式。

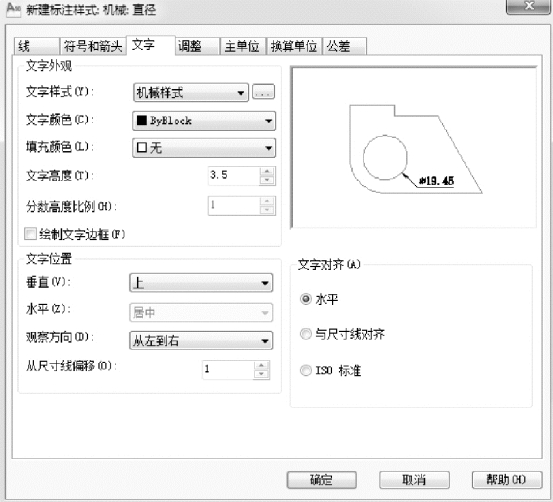

其操作步骤同建立“半径”标注子样式相同,但需在“调整”和“文字”选项卡中设置相关参数,设置内容如图5-19、图5-20 所示。

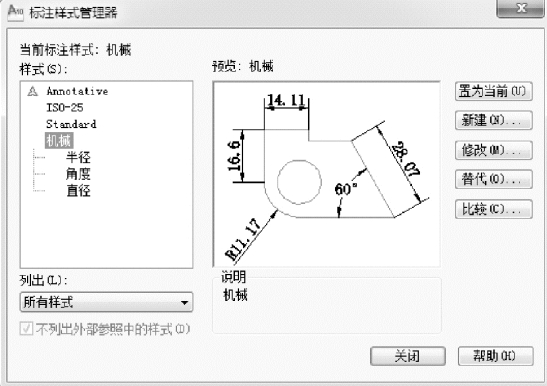

完成后的总体设置样式如图5-21 所示。 选中机械样式,把它设为当前样式,就可以用它进行标注。

图5-18 半径标注子样式

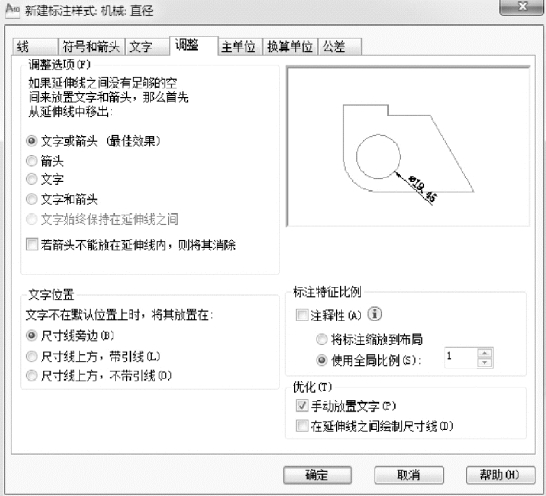

图5-19 直径标注子样式:调整

图5-20 直径标注子样式:文字

图5-21 完成标注样式的设置
