题2-1　用绝对坐标输入法画出图2-1。

操作步骤如下:

命令:_line 指定第一点:99,259

指定下一点或[放弃(U)]:106,238

指定下一点或[放弃(U)]:129,238

指定下一点或[闭合(C)/放弃(U)]:129,238

指定下一点或[闭合(C)/放弃(U)]:111,224

指定下一点或[闭合(C)/放弃(U)]:118,203

指定下一点或[闭合(C)/放弃(U)]:99,216

指定下一点或[闭合(C)/放弃(U)]:81,203

指定下一点或[闭合(C)/放弃(U)]:88,224

指定下一点或[闭合(C)/放弃(U)]:70,238

指定下一点或[闭合(C)/放弃(U)]:92,238

指定下一点或[闭合(C)/放弃(U)]:99,259 或利用状态栏中“对象捕捉”模式捕捉到端点

指定下一点或[闭合(C)/放弃(U)]:回车

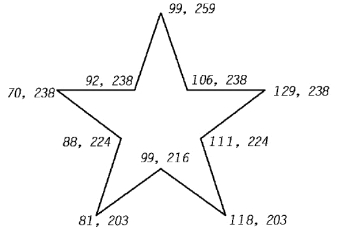

图2-1　用绝对坐标输入法画图

题2-2　用相对坐标输入法,按字母顺序画出图2-2。

图2-2　用相对坐标输入法画图

操作步骤如下:

命令:_line 指定第一点:单击任一点A

指定下一点或[放弃(U)]:@0,12(B 点相对A 点坐标增量)

指定下一点或[闭合(C)/放弃(U)]:@ -12,6(C 点相对B 点坐标增量)

指定下一点或[闭合(C)/放弃(U)]:@0,9(D 点相对C 点坐标增量)

指定下一点或[闭合(C)/放弃(U)]:@18,0(E 点相对D 点坐标增量)

指定下一点或[闭合(C)/放弃(U)]:@8,12(F 点相对E 点坐标增量)

指定下一点或[闭合(C)/放弃(U)]:@21,0(G 点相对F 点坐标增量)

指定下一点或[闭合(C)/放弃(U)]:@0,-26(H 点相对G 点坐标增量)

指定下一点或[闭合(C)/放弃(U)]:@ -14,-10(I 点相对H 点坐标增量)

指定下一点或[闭合(C)/放弃(U)]:C 或利用状态栏中“对象捕捉”模式捕捉到端点A

指定下一点或[闭合(C)/放弃(U)]:回车

题2-3　用极坐标输入法画出图2-3。

操作步骤如下:

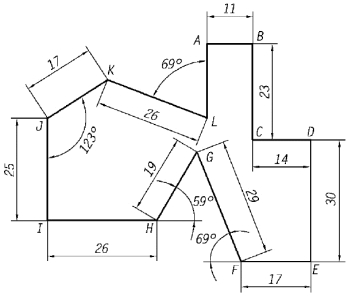

图2-3　用极坐标输入法画图

命令:_line 指定第一点:单击任一点A

指定下一点或[放弃(U)]:@11 ＜0(B 点相对A 点的极坐标)

指定下一点或[闭合(C)/放弃(U)]:@23 ＜-90(C 点相对B 点的极坐标)

指定下一点或[闭合(C)/放弃(U)]:@14 ＜0(D 点相对C 点的极坐标)

指定下一点或[闭合(C)/放弃(U)]:@30 ＜-90(E 点相对D 点的极坐标)

指定下一点或[闭合(C)/放弃(U)]:@17 ＜180(F 点相对E 点的极坐标)

指定下一点或[闭合(C)/放弃(U)]:@29 ＜111(G 点相对F 点的极坐标)(www.daowen.com)

指定下一点或[闭合(C)/放弃(U)]:@19 ＜-121(H 点相对G 点的极坐标)

指定下一点或[闭合(C)/放弃(U)]:@26 ＜180(I 点相对H 点的极坐标)

指定下一点或[闭合(C)/放弃(U)]:@25 ＜90(J 点相对I 点的极坐标)

指定下一点或[闭合(C)/放弃(U)]:@17 ＜33(K 点相对J 点的极坐标)

指定下一点或[闭合(C)/放弃(U)]:@26 ＜-23(L 点相对K 点的极坐标)

指定下一点或[闭合(C)/放弃(U)]:C 或利用状态栏中“对象捕捉”模式捕捉到端点A

指定下一点或[闭合(C)/放弃(U)]:回车

题2-4　按字母顺序,用定向输入法画出图2-4。

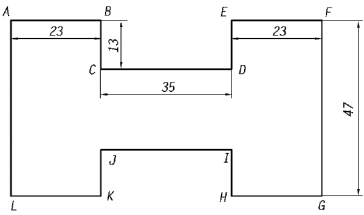

图2-4　用定向输入法画图

操作步骤如下:首先打开状态栏中“极轴追踪”模式

命令: _line 指定第一点:单击任一点A

指定下一点或[放弃(U)]:23(在B 点方向输入)

指定下一点或[闭合(C)/放弃(U)]:13(在C 点方向输入)

指定下一点或[闭合(C)/放弃(U)]:35(在D 点方向输入)

指定下一点或[闭合(C)/放弃(U)]:13(在E 点方向输入)

指定下一点或[闭合(C)/放弃(U)]:23(在F 点方向输入)

指定下一点或[闭合(C)/放弃(U)]:47(在G 点方向输入)

指定下一点或[闭合(C)/放弃(U)]:23(在H 点方向输入)

指定下一点或[闭合(C)/放弃(U)]:13(在I 点方向输入)

指定下一点或[闭合(C)/放弃(U)]:35(在J 点方向输入)

指定下一点或[闭合(C)/放弃(U)]:13(在K 点方向输入)

指定下一点或[闭合(C)/放弃(U)]:23(在L 点方向输入)

指定下一点或[闭合(C)/放弃(U)]:C 或利用状态栏中“对象捕捉”模式捕捉到端点A

指定下一点或[闭合(C)/放弃(U)]:回车

训练　综合四种输入法画出图2-5、图2-6、图2-7 和图2-8。

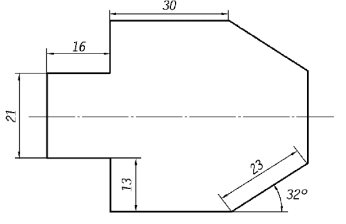

图2-5　用综合输入法画图(1)

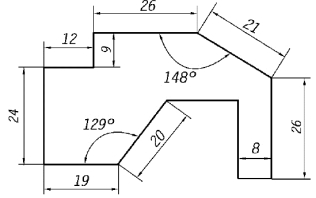

图2-6　用综合输入法画图(2)

提示　(1)画图时将状态栏中的极轴追踪、对象捕捉追踪和对象捕捉打开,以方便画图。

(2)图2-8 的绘制需调出对象捕捉工具条。 图2-8(a)中A、B、C 处的具体位置可使

用捕捉功能中的“捕捉至”确定,以画圆为例,看看圆心C 点如何用“捕捉至”捕捉。

操作步骤如下:

(1)单击“圆”的图标命令或者键入“c”并回车;

图2-7　用综合输入法画图(3)

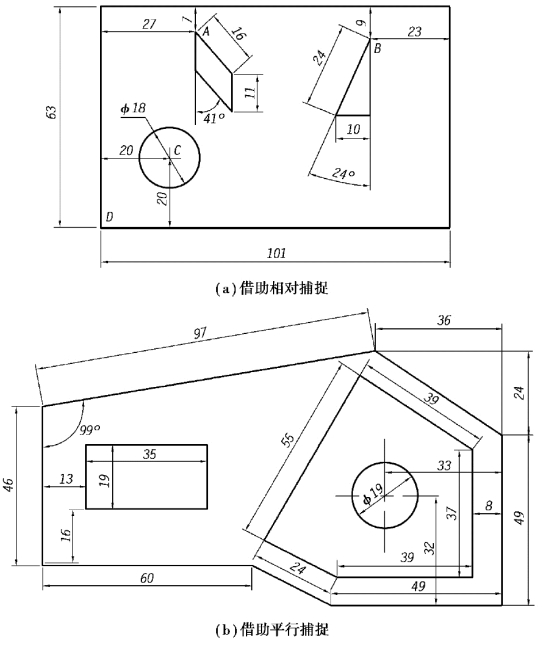

图2-8　用综合输入法画图(4)

(2)指定圆的圆心或[三点(3P)/两点(2P)/相切、相切、半径(T)]:(指定圆心);单击捕捉“捕捉至”图标,命令行出现_from 基点:(找出与圆心相关的参考点);

(3)捕捉D 点并单击,命令行出现＜偏移＞;

(4)在键盘上输入“@20,20”并回车。
