车门耐久性分析的实例应用技巧

时间:2023-10-29 理论教育 版权反馈
【摘要】:STEP 01 初始化耐久性分析工作路径与设置项目首选项新建一个MotionView会话。图10-74 耐久性分析流程二单击Next按钮,进入下一界面。STEP 03 定义负载循环本步骤将创建驱动耐久性分析流程的负载循环。STEP 04 载入多体动力学模型和测试台模型本步骤将载入车门闭锁机构多体动力学模型。图10-84 Assign Events窗口在Analysis Name处选择MODEL.ana 0。如图10-85所示,在图形区单击车门,指定该零件作为耐久性分析的目标零件。

车门耐久性分析的实例应用技巧

本练习将学习以下内容:

● 设置分析流程。

● 定义负载循环。

● 设置多体动力学模型与指定负载循环通道。

● 设置结果输出与更新求解参数。

● 查看单位载荷。

● 查看材料属性与创建载荷集。

● 查看耐久性分析参数与求解。

在练习开始前,复制目录chap10的Door_Slam文件夹到工作路径。

STEP 01 初始化耐久性分析工作路径与设置项目首选项

(1)新建一个MotionView会话。

(2)从Directors菜单中选择Durability Director,弹出Durability Director对话框。

(3)激活Durability Director标签。

(4)单击Create New按钮,新建一个耐久性分析项目。

(5)选择一个分析流程,本例选择Flow 2(DUTY–MDB–FATIGUE–POST),如图10-74所示。


图10-74 耐久性分析流程二

(6)单击Next按钮,进入下一界面。

STEP 02 设置项目信息与默认选项

(1)在Project Name文本框中输入项目名称door_slam_demo。

(2)在Project Description文本框中输入项目简介Durability Analysis of a door due to slam。

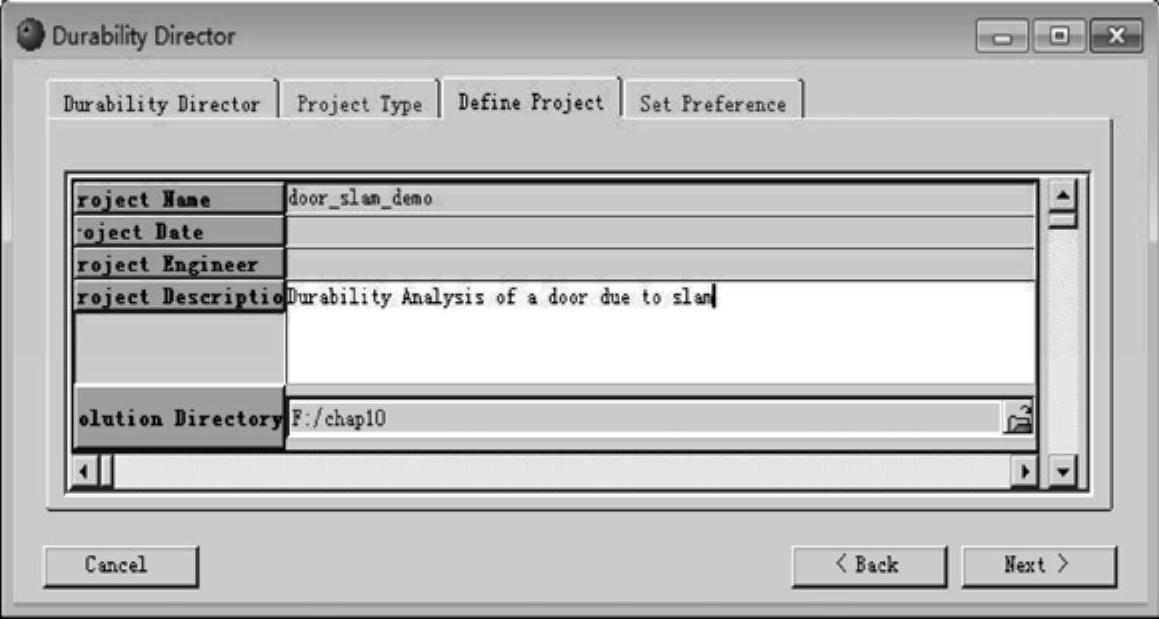

(3)在Solution Directory处单击“文件浏览”按钮978-7-111-42217-4-Chapter10-91.jpg指定工作路径,如图10-75所示。

注:路径和文件夹名称中不允许包含空格。


图10-75 项目信息

(4)单击Next按钮。

(5)在PRE-PROCESSOR PREFERENCE栏下的Duty Cycle项处设置PREFERENCE为MBS,如图10-76所示。


图10-76 前处理首选项设置

(6)在Duty Cycle项选择工作文件夹下的Door_Slam目录。

(7)在MBD Preprocessor项选择工作文件夹下的Door_Slam\mbdmodelfiles目录。

(8)在PREFERENCE栏选择FE-Fatigue R7。

(9)单击“文件浏览”按钮978-7-111-42217-4-Chapter10-94.jpg,找到FE-Fatigue的可执行文件。

(10)单击Launch按钮,将在当前会话的浏览器区域加载Process Manager标签。

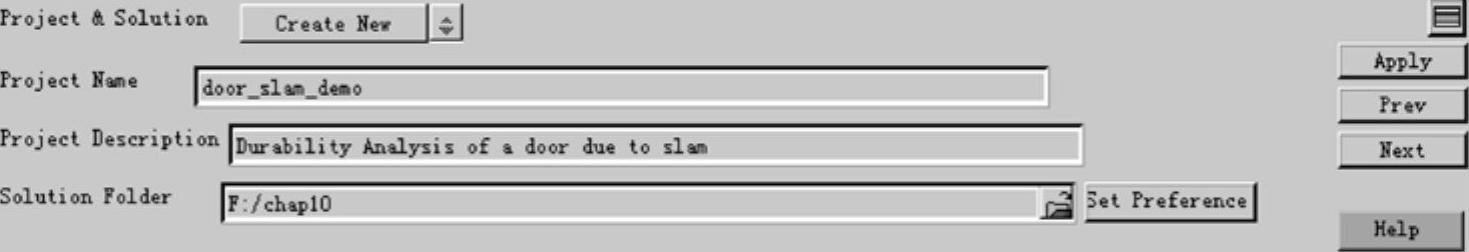

(11)在图10-77所示的Project Setup面板区域,将显示上步定义的项目名称、项目简介与工作路径信息。


图10-77 Project Setup面板

(12)单击Apply按钮进入下一面板。

STEP 03 定义负载循环

本步骤将创建驱动耐久性分析流程的负载循环。这里的负载循环来自于多体模型。

(1)注意到黄色勾号显示在Specify Duty Cycle前。确认Duty Cycle面板设置为Create New。

(2)此时Channel File Format设置为MBS。

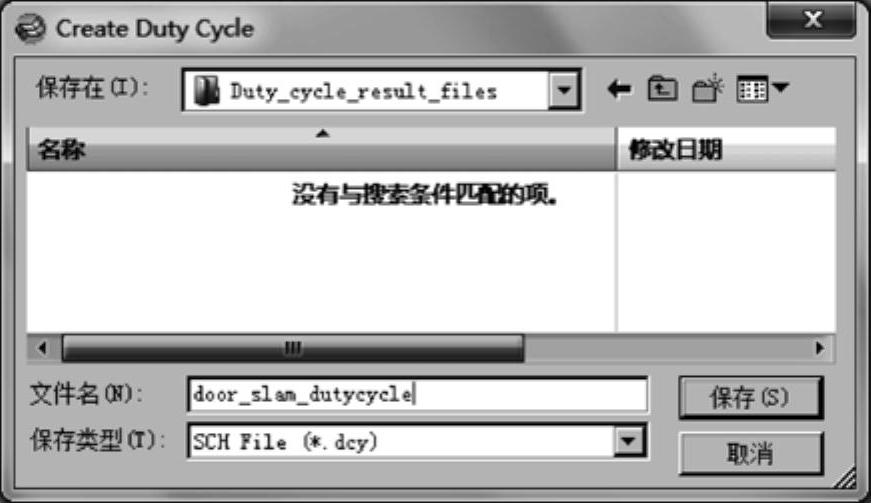

(3)在Create New处单击“文件浏览”按钮978-7-111-42217-4-Chapter10-96.jpg,输入door_slam_dutycycle,如图10-78所示。


图10-78 负载循环创建窗口

(4)单击“保存”按钮,保存新建的负载循环文件。

(5)单击Launch按钮,启动负载循环创建面板。

(6)单击两次Next按钮,进入Create Duty Cycle标签。

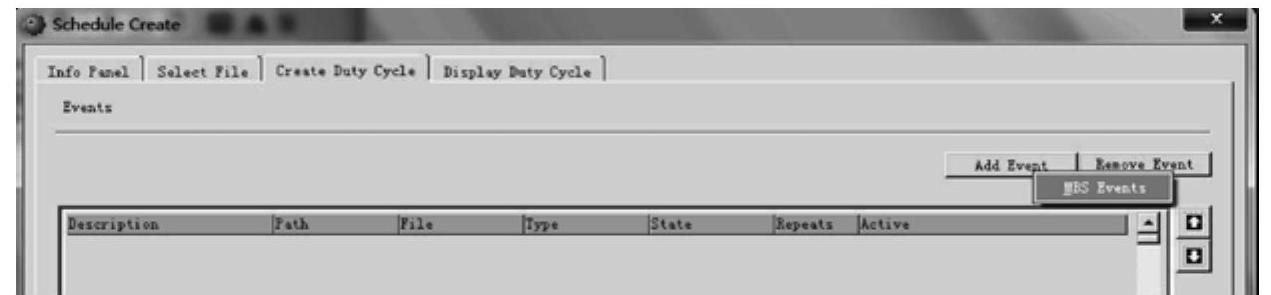

(7)单击Add Event按钮,从下拉菜单中选择MBS Events,如图10-79所示。


图10-79 指定负载循环类型

(8)在弹出的文件对话框中选择door_closure_from_B47.mdl。

(9)单击Open按钮,载入数据。

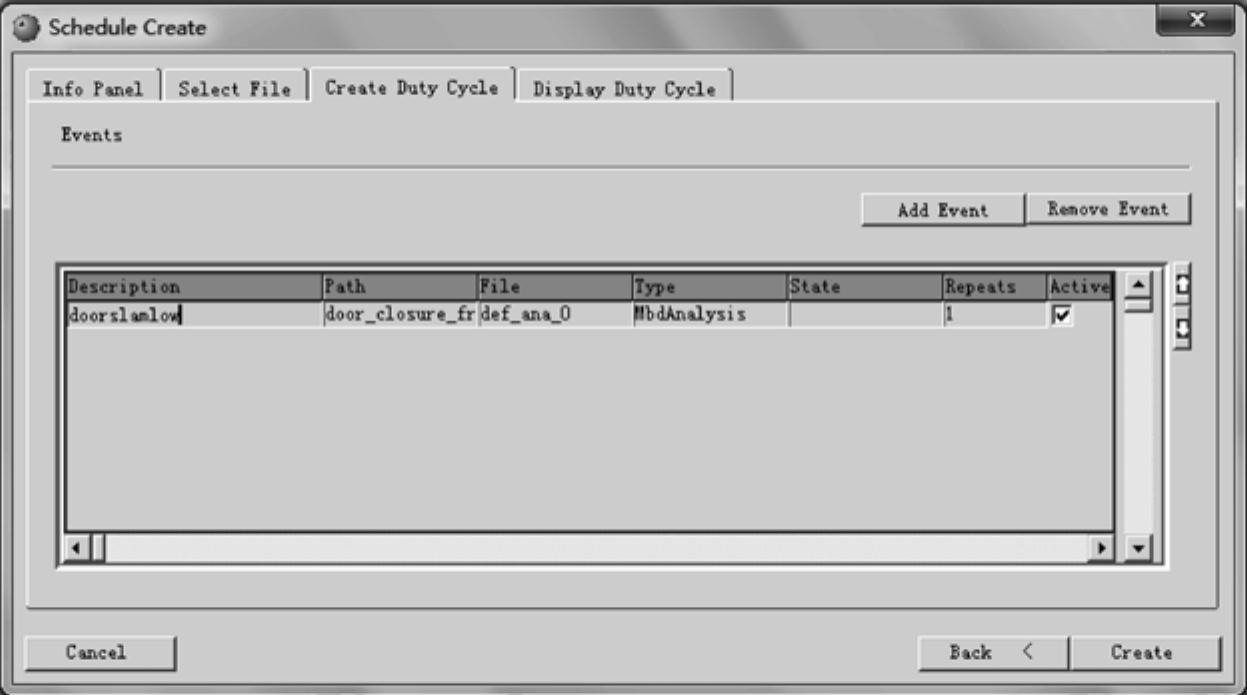

(10)在Description栏下输入doorslamlow,如图10-80所示。


图10-80 定义负载循环

(11)单击Create按钮,弹出Durability Director对话框,提示用户是否进行负载循环数据关联(Duty Cycle Synthesized)。

(12)单击OK按钮。

此时,MBS工况显示在当前窗口中,如图10-81所示。


图10-81 负载循环信息

(13)单击Close按钮,关闭Durability Director对话框。

(14)单击Apply按钮进入下一面板。

STEP 04 载入多体动力学模型和测试台模型

本步骤将载入车门闭锁机构多体动力学模型。本例没有测试台模型,因此该步将跳过。模型中的错误可由Check Model功能检查。

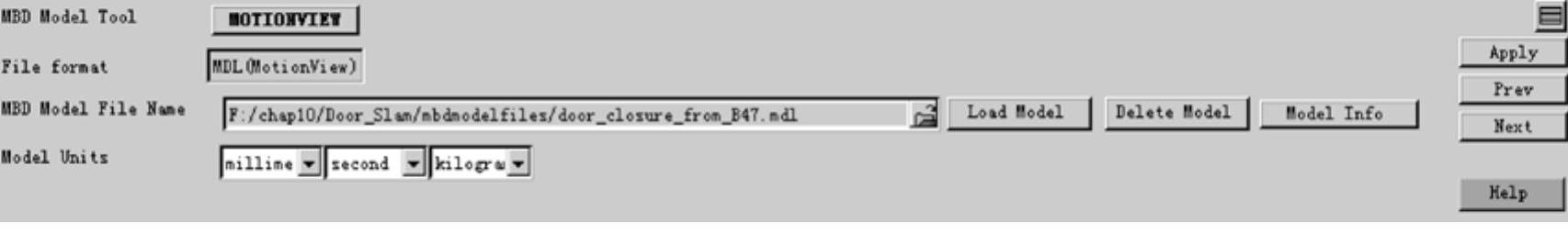

(1)在Setup System Model面板中单击“文件浏览”按钮978-7-111-42217-4-Chapter10-101.jpg,选择车门闭锁机构模型door_closure_from_B47.mdl,如图10-82所示。


图10-82 Setup System Model面板

(2)单击Load Model按钮,将车门闭锁机构模型载入当前MotionView会话中。

(3)单击Apply按钮,进入下一面板。

(4)本例没有测试台模型,单击Apply按钮,弹出Test rig has not been selected would like to continue对话框,单击Yes按钮进入下一面板。(www.daowen.com)

(5)单击Close按钮,关闭模型检查信息对话框。

(6)单击Apply按钮进入下一面板。

STEP 05 指定负载循环数据通道

(1)单击978-7-111-42217-4-Chapter10-103.jpg按钮选择Assign Analysis,如图10-83所示。


图10-83 指定数据通道类型

(2)单击Launch按钮,打开Assign Events窗口。

(3)单击Analysis标签,这里只有一个工况doorslamlow,如图10-84所示。


图10-84 Assign Events窗口

(4)在Analysis Name处选择MODEL.ana 0。

(5)单击Ok按钮关闭Assign Events窗口。

(6)单击Apply按钮进入下一面板。

STEP 06 指定结果输出,更新求解参数并进行多体动力学分析

(1)在BODY列单击Body按钮。

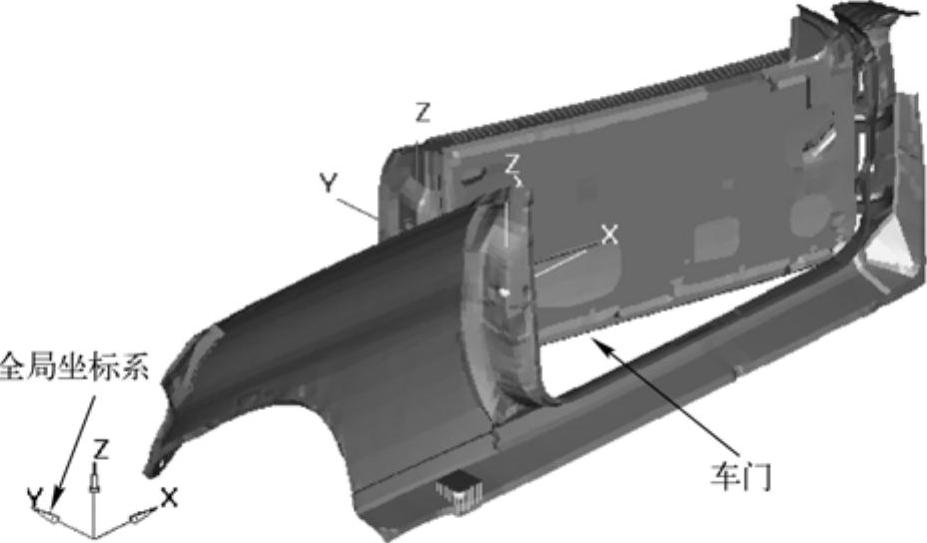

(2)如图10-85所示,在图形区单击车门(Car Door),指定该零件作为耐久性分析的目标零件。

(3)单击REF MARKER(Default CM Marker)列下的RefMarker按钮,在图形区选择全局坐标系(Global Fram)。


图10-85 车门闭锁机构多体模型

(4)在CREATE REQUEST列单击Create_Request按钮,弹出“Request Output Created”信息提示框。

(5)单击OK按钮,关闭提示框。

(6)单击Apply按钮,进入下一面板。

(7)在面板左上角激活Use Predefined Solver and Analysis Settings选项。

(8)单击Apply按钮,进入下一面板。

(9)单击Run Analysis按钮,求解该模型。

(10)求解完毕后,关闭命令窗口。

(11)单击Apply按钮进入下一面板。

STEP 07 查看单位载荷工况有限元分析结果

本步将载入多体动力学分析结果,选择部分单元进行耐久性分析。

(1)在Visualize Unit Load面板,单击Load Result按钮载入单位载荷工况有限元分析结果。该结果将显示在第三个窗口,如图10-86所示。


图10-86 车门有限元分析结果

(2)单击Apply按钮进入下一个面板。

(3)在Create Entity Subset面板,确认Result Type为vonMises,10表示选择应力最大的10个单元进行耐久性分析。

(4)单击Apply按钮,进入下一面板。

STEP 08 查看材料属性

(1)对于车门零件,在MATERIAL PROPERTY栏中单击Material Database按钮,此时弹出材料信息窗口。

(2)单击Save按钮,使用默认的设置并关闭窗口。

(3)单击Apply按钮进入下一面板。

STEP 09 创建载荷集

本步骤将进行单位模态应力与相应的模态参与因子的关联操作。

(1)单击CAE Duty Cycle面板的Synthesize按钮,弹出Synthesize Fatigue Duty Cycle窗口。

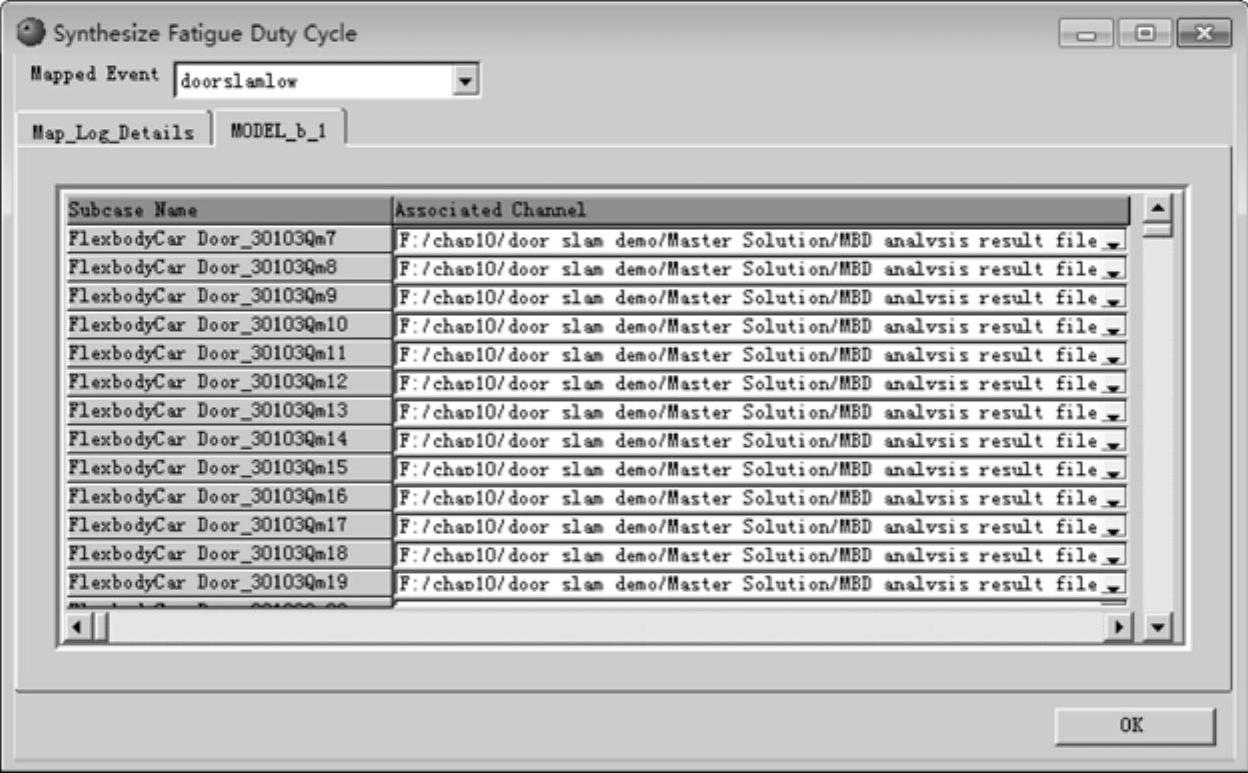

(2)单击MODEL_b_1标签,查看已关联的模态应力与单位载荷工况,如图10-87所示。


图10-87 模态应力与单位载荷工况关联信息

(3)单击OK按钮,关闭该窗口。

(4)单击Apply按钮进入下一面板。

STEP 10 检查求解参数,进行耐久性分析设置

(1)使用默认的耐久性分析参数。

(2)单击Apply按钮进入下一面板。

(3)在Test Fatigue Setup面板,单击Run Analysis按钮,进行耐久性分析。

(4)求解结束后,关闭命令窗口。

(5)单击Apply按钮进入下一面板。

STEP 11 生成报告

在Generate Report item面板单击Create Report按钮,将创建包含上述损伤结果的

PowerPoint文件。

STEP 12 查看结果

(1)耐久性分析所有结果文件将写入工作路径文件夹。查看工作路径可在分析向导中单击Define Project文件夹,选择Project Setup进入项目设置面板。

(2)单击Set Preference按钮。

(3)在弹出的窗口中选择Set Preference标签,工作路径将显示在DATA MANAGEMENT PREFERENCE栏。

(4)根据上述工作路径,打开door_slam_demo文件夹,在Master_Solution文件夹下可以看到分析过程中创建的4个子文件夹:Duty_cycle_result_files、FAT_analysis_result_files、MBD_analysis_result_files和POST_analysis_result_files。

(5)进入POST_analysis_result_files文件夹,可以看到上述步骤中创建的PowerPoint文件。

(6)关闭文件夹。

STEP 13 保存和关闭耐久性分析向导

(1)单击耐久性分析流程树面板右下角的Close按钮,关闭耐久性分析流程。

(2)在弹出的是否退出分析向导提示对话框中单击Yes按钮。

(3)在弹出的是否保存分析流程窗口中单击Save按钮。该操作将分析流程相关信息以PMI文件保存到工作路径。

(4)此时将弹出一个新窗口,确认要保存的文件。

(5)单击Yes按钮,关闭耐久性分析向导。
