实例分析使用MotionView&MotionSolve

本节将学习以下内容:

● 使用HyperMesh建立基于ESL方法的多体系统动力学分析及优化模型。

● 在HyperView中进行多体系统动力学分析及优化分析结果后处理。

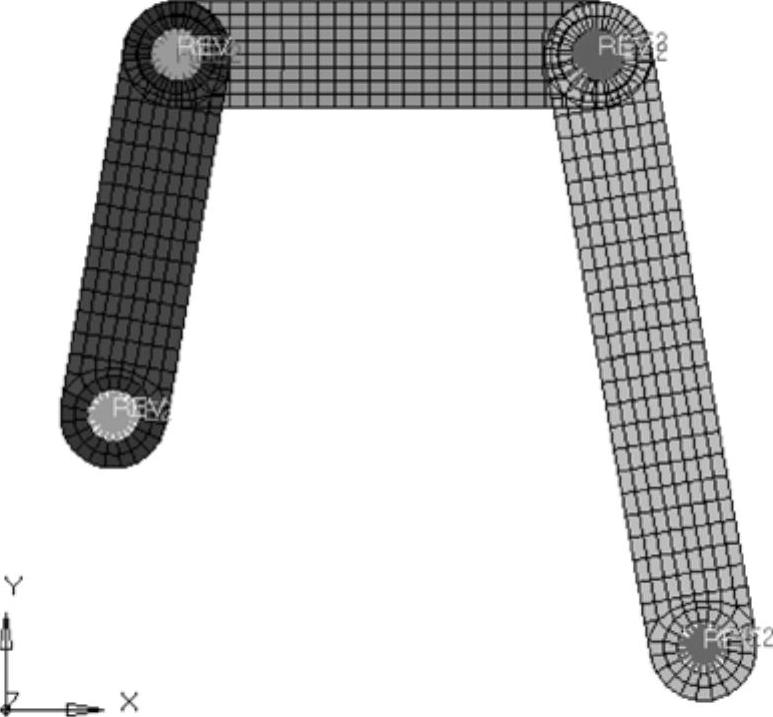

本练习中使用的模型如图8-36所示。


图8-36 四连杆机构

问题描述:使用HyperMesh建立一个多体系统动力学优化模型,并调用OptiStruct进行形状优化(Shape Optimization)。优化目标为在满足应力约束的条件下,模型重量最轻。设计变量为四连杆机构的12个形状变量。左侧杆为驱动杆,转速为50rad/sec。模型单位制为kg-N-cm-s。

优化问题的三要素如下。

● 目标:最小化质量。

● 约束:单元应力。

● 设计变量:3个柔性连杆的形状变量。

练习开始前,从目录chap08中复制4bar_design.hm文件到工作文件夹中。

STEP 01 启动HyperMesh,调用求解器模板,并读取模型文件

(1)启动HyperMesh。

(2)在User Profiles中,选择OptiStruct。

(3)单击OK按钮

(4)以上3步骤完成后,HyperMesh将被切换到OptiStruct模板。

(5)在File下拉菜单中,选择Open命令。

(6)从工作目录中选择4bar_design.hm文件。

STEP 02 定义驱动

在模型中,驱动杆通过旋转铰连接在大地上,驱动函数由关键字MOTNG定义。

(1)在模型浏览树的空白位置右击,选择Create→Load Collector命令。

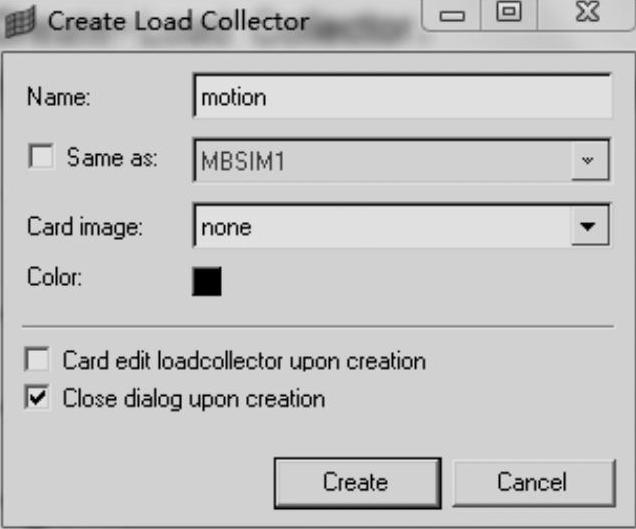

(2)在弹出的Create Load Collector对话框中指定载荷集的名称为motion,在Card image下拉列表中选择none,如图8-37所示。

(3)单击Create按钮,创建载荷集。


图8-37 Create Load Collector对话框

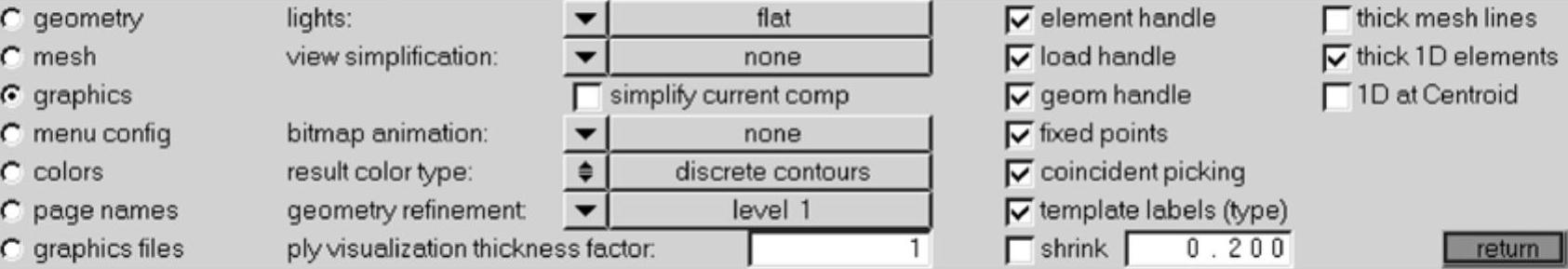

(4)从Preferences下拉菜单中选择Graphics,进入图形首选项设置面板,如图8-38所示。


图8-38 图形首选项设置面板

(5)选中graphics单选按钮,选中coincident picking复选框,该选项用于显示重合的对象。

(6)单击return按钮,返回主面板。

(7)在Analysis页面下,选择constraints。

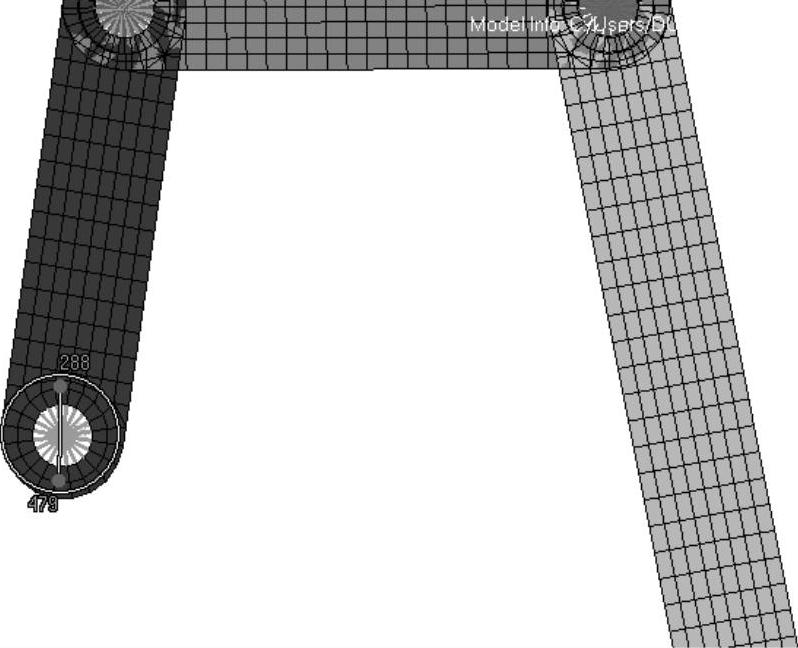

(8)在nodes激活的状态下,单击图形区红色连杆与大地连接的位置。此时将显示出重合节点的编号,这里选择与红色连杆相连的288节点,如图8-39所示。


图8-39 选取节点

(9)单击load types=按钮,选择MOTNG(V)。

(10)仅选中dof6复选框,定义驱动函数,产生红色连杆绕z轴旋转效果。

(11)在dof6文本框中输入50.0,表示施加了50rad/s的转动驱动。

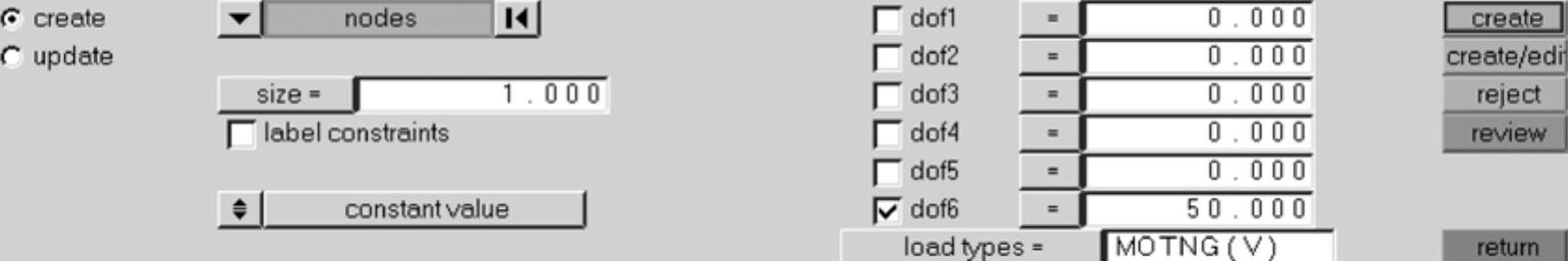

(12)查看该卡片中的内容是否与图8-40所示的内容一致。


图8-40 constraints面板

(13)单击create按钮,创建驱动。

(14)单击return按钮。

STEP 03 在预定义的MBD工况中,更新边界条件运动信息

(1)在Analysis页面下,单击loadsteps按钮。

(2)单击review查看当前模型中定义的工况(SUBCASE1)。

(3)该模型已定义了multi-body dynamics工况。

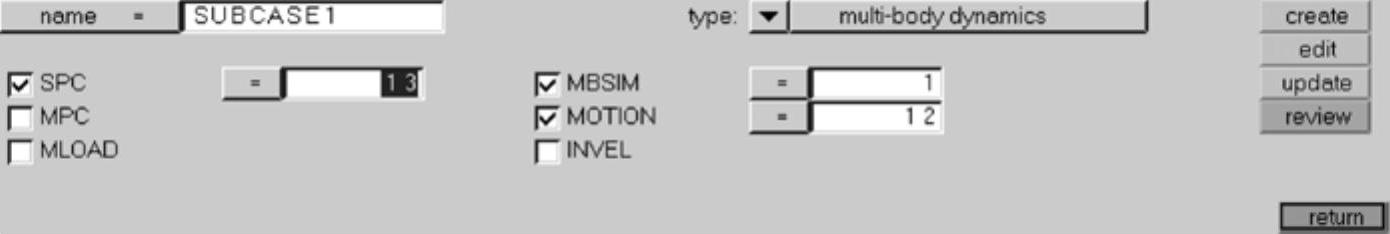

(4)选中MOTION复选框,选择上步定义的驱动,如图8-41所示。

(5)单击update按钮。


图8-41 loadsteps面板

(6)单击return按钮,回到主面板。

STEP 04 在Radioss中递交模型,进行瞬态分析

(1)在Analysis页面下,单击Radioss按钮。

(2)在export options里选择all。

(3)在run options里选择analysis。

(4)在memory options里选择memory default。

(5)单击Save as按钮。

(6)在计算结果输出文件夹下,将模型保存为4bar_design_analysis.fem。

(7)单击Radioss按钮,求解模型。

STEP 05 在HyperView中,进行多体系统动力学分析结果后处理

(1)在Radioss求解结束后,关闭求解窗口。

(2)在原递交Radioss求解页面下,单击HyperView,进入结果后处理环节。

(3)启动HyperView后,关闭弹出的模型信息窗口。

(4)在HyperView中,单击Contour按钮978-7-111-42217-4-Chapter08-91.jpg,进入云图显示。

(5)在Result type下拉菜单中,选择应力结果显示(Element Stresses(2D&3D)(t))。

(6)单击Apply按钮。

(7)单击Edit Legend按钮,在弹出的Edit Legend对话框中将图例类型切换为Dynamic Scale。

(8)单击OK按钮返回Contour面板。

(9)单击Page Window Layout按钮978-7-111-42217-4-Chapter08-92.jpg ,将HyperView窗口布局由单一窗口切换为两窗口显示978-7-111-42217-4-Chapter08-93.jpg

(10)单击图形区窗口2,将其激活。

(11)单击“模块选择”按钮978-7-111-42217-4-Chapter08-94.jpg ,将当前模块由HyperView切换为HyperGraph 2D。

(12)单击Window 1(即HyperView窗口),将其激活。


(14)在Measure Group中,选中Dynamic MinMax Result复选框。

(15)选中Max,并单击Create Curves按钮。

(16)在弹出的Create Curves对话框中将Place on切换为为Existing Plot。

(17)选中live link,并选择Window 2,单击OK按钮。

以上的操作将保证Window 1和Window 2同步显示结果。

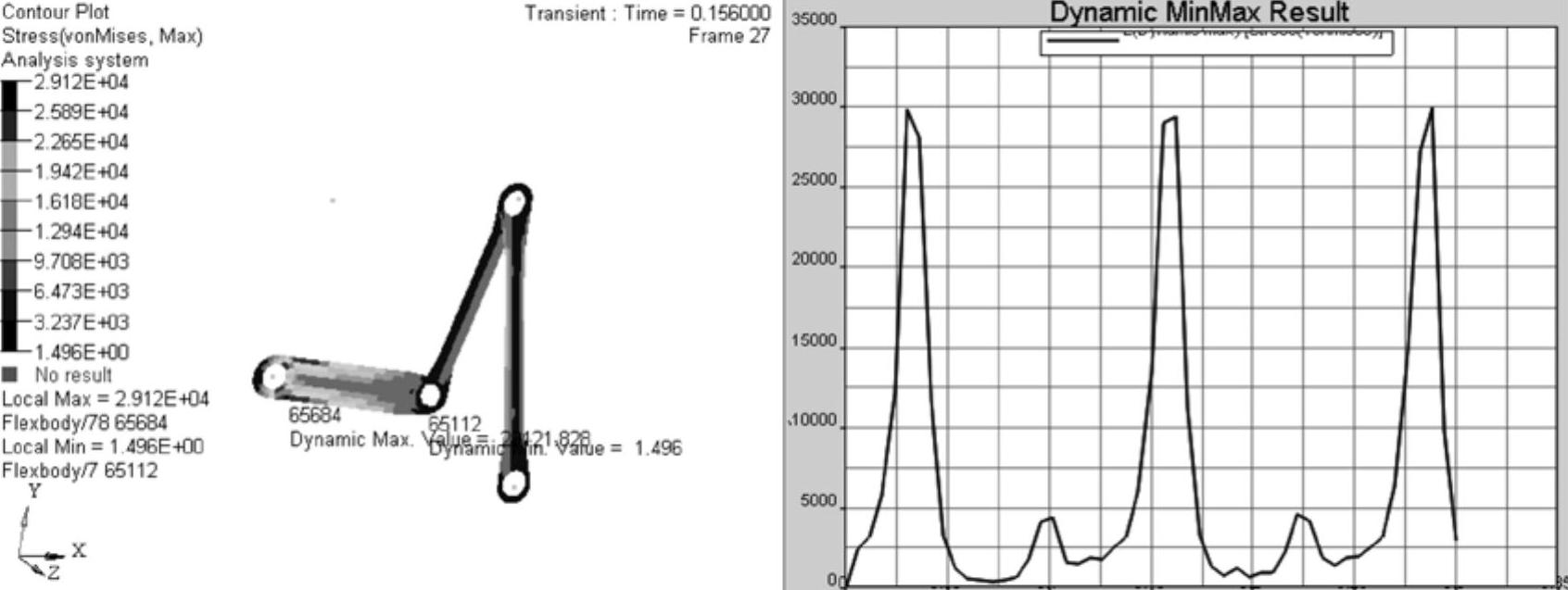

(18)单击“动画播放”按钮978-7-111-42217-4-Chapter08-96.jpg,此时图形区如图8-42所示。


图8-42 瞬态分析结果

(19)在File菜单中选择Save As→Report Template命令,并将保存类型选取为Report Template(*.tpl)。

(20)输入Stress_Report.tpl,并单击Save按钮。

(21)回到HyperMesh用户环境

STEP 06 在HyperMesh中设置ESL优化模型边界条件

接下来,将应用等效静态载荷法对多体动力学模型进行结构优化设计。为了实现这一目标,首先需要在HyperMesh环境下,对柔性体模型边界条件进行设置。

(1)在HyperMesh工具栏中单击Load Collector按钮978-7-111-42217-4-Chapter08-98.jpg,进入载荷集创建和编辑面板。

(2)激活Create子菜单。

(3)在Name=文本框中输入BCFOROPTI。

(4)将Load类型切换为No card image。

(5)单击create按钮。

(6)单击return按钮,回到主面板。

(7)在Analysis页面下,单击constraints按钮。

(8)在这一环节中,需要保证所有对象的6个自由度均被正确约束,以确保柔性体模型的刚体模态被移除。请确认选中dof1~dof6复选框,如图8-43所示。(www.daowen.com)

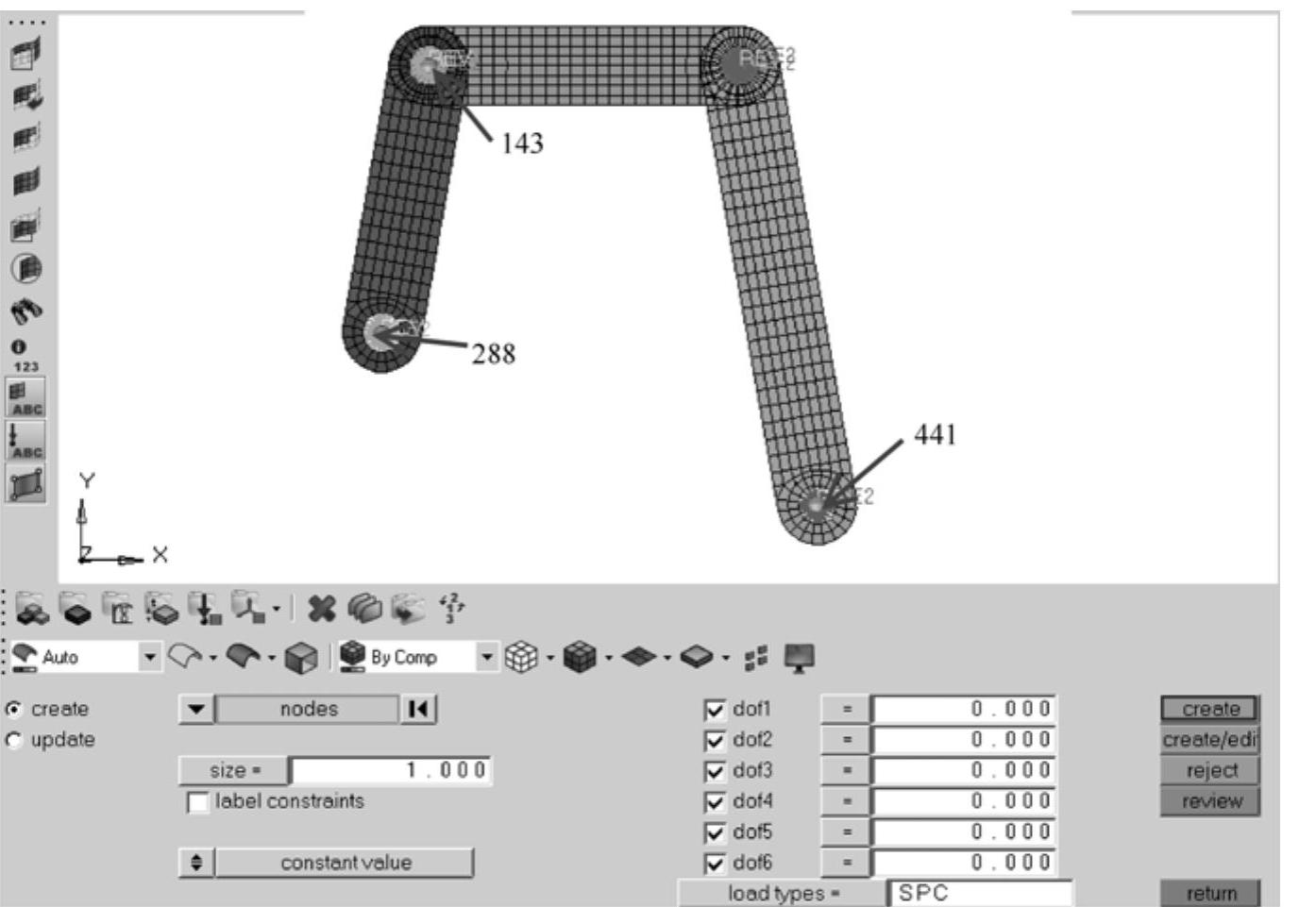

(9)在激活了coincident picking后,可以通过单击或节点编号选取的形式,选择柔性体模型中需要约束的节点,以抑制刚体模态。选择节点143、节点288和节点441,确保选中dof1~dof6复选框,指定约束类型为SPC,如图8-43所示。


图8-43 约束节点

(10)单击create按钮。

STEP 07 在此前定义的多体动力学分析工况中,修改边界条件和强制运动的属性

(1)在Analysis页面下,单击loadsteps按钮。

(2)单击review查看当前模型中定义的工况(SUBCASE1)。

(3)该模型已定义了multi-body dynamics工况。

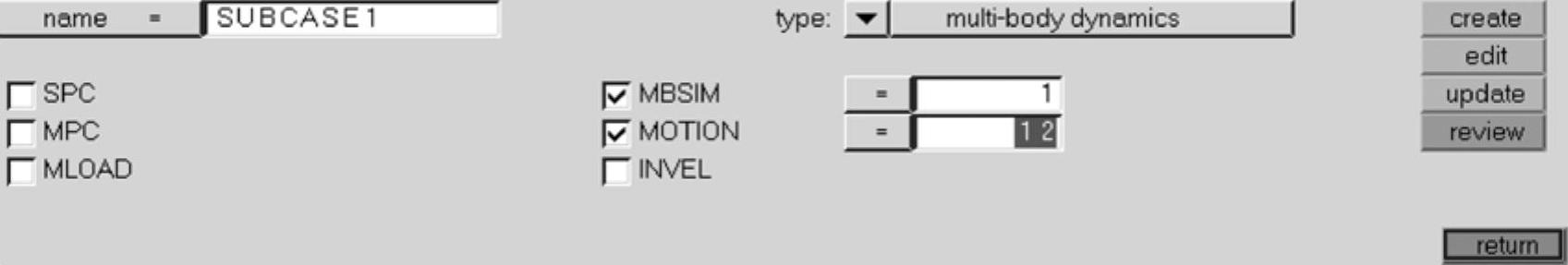

(4)选中SPC复选框,并选择BCFOROPT,如图8-44所示。


图8-44 loadsteps面板

(5)单击update按钮。

(6)单击return按钮,回到主面板。

STEP 08 定义形状优化设计变量

在该模型中已经包含创建好的形状扰动变量。关于如何创建形状扰动变量的信息,可以查看HyperMorph在线帮助文档。在这一节,将在预定义的形状扰动变量的基础上,创建形状优化设计变量。

(1)在Analysis面板下,选择optimization面板。

(2)单击shape按钮。

(3)选择desvar即设计变量子面板。

(4)将single desvar切换为multiple desvars,即在本优化模型中使用多设计变量。

(5)单击shapes按钮,并选择所有的形状扰动变量。

(6)单击return按钮。

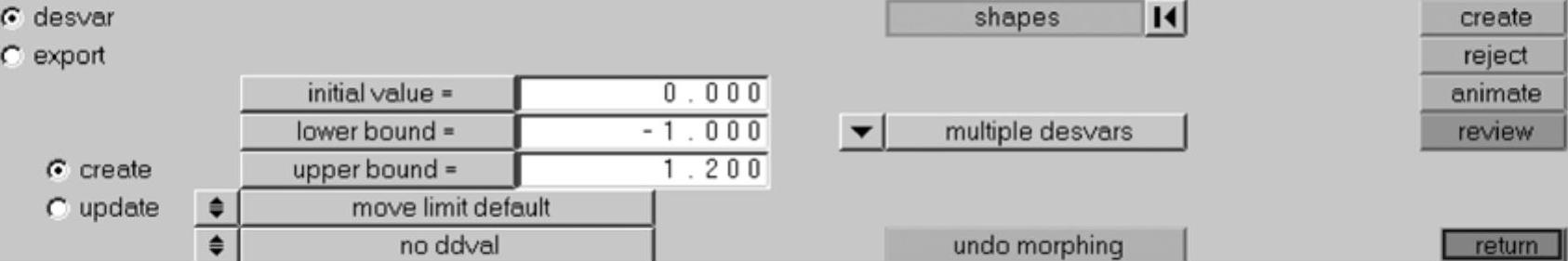

(7)在lower bound=文本框中输入-1.0,在upper bound=文本框中输入1.2,如图8-45所示。


图8-45 Shapes面板

(8)单击create按钮。

此时,在优化模型中共建立了12个形状优化设计变量。

(9)单击return按钮,回到optimization面板。

STEP 09 定义响应

在该模型中,需要定义两个响应,一个是作为目标函数的模型质量响应,另一个是作为设计约束的应力响应。

(1)在optimization面板下,选择responses面板。

(2)单击response=,输入Mass。

(3)在下方的response type中选择mass,即质量响应。

(4)单击create按钮。

(5)在response=文本框中输入Stress。

(6)在下方的response type中,选择static stress。

(7)在单元类型对象props中,选中标题为Middle、Left和Right的属性。

(8)单击return按钮。

(9)确认应力类型为von mises,并将应力位置指定为both surfaces。

(10)单击create按钮。

(11)单击return按钮,回到optimization面板。

STEP 10 定义目标函数

在本优化模型中,目标函数为最小化模型质量。

(1)在optimization面板下,选择objective。

(2)将目标函数类型设置为min。

(3)在response=文本框中,选择Mass。

(4)单击create按钮。

(5)单击return按钮,回到optimization面板。

STEP 11 定义模型应力约束条件

在本优化模型中,设计约束为单元应力(von mises)小于某一限值。

(1)在optimization面板下,选择dconstraints面板。

(2)单击constraint=处的文本框,并输入Constraint。

(3)单击upperbound=按钮。

(4)在upperbound=后输入30000。

(5)单击response=按钮,并选择此前创建的Stress响应。

(6)单击loadsteps按钮。

(7)选择名为SUBCASE 1的工况,并单击select按钮。

(8)单击create按钮。

(9)单击return按钮两次,回到主面板。

STEP 12 保存模型文件

(1)在File下拉菜单中选择Save as命令。

(2)选取待输出的工作文件夹,输入文件名4bar_design_opt.hm。

(3)单击Save按钮。

STEP 13 递交OptiStruct进行求解计算

(1)在Analysis页面下,单击OptiStruct按钮。

(2)将export options设置为all。

(3)在run options中,选择optimization。

(4)在memory options中,选择memory default。

(5)单击save as按钮。

(6)在工作文件夹下,将模型输出为4bar_design_opt.fem。

(7)单击save按钮。

(8)单击OptiStruct按钮,开始求解。

顺利递交求解后,将弹出OptiStruct的DOS求解器界面及相关的求解信息。求解完成后,将在用户的工作文件夹下生成若干结果文件,其中4bar_design_user.eslout文件包含了优化迭代历程的信息。

STEP 14 在HyperView中,查看最后一步迭代模型的应力分布

(1)完成求解后,关闭OptiStruct的DOS求解页面,并回到HyperMesh前处理环境中。

(2)在OptiStruct面板下,单击HyperView按钮,进入结果后处理模块。

(3)在File菜单中选择Open→Report Template命令,调用此前保存的结果后处理模板。

(4)选择此前保存的Stress_report.tpl模板,并单击OK按钮。

(5)在GRAPHIC_FILE_1和RESULT_FILE_1中,选择由优化迭代生成的4bar_design_opt_mbd_0#.h3d文件。其中,文件名中的#表示实际迭代中最后一步迭代的编号。

(6)单击Apply按钮,关闭弹出的HyperView信息栏。

(7)单击Window 1,使其处于激活状态。


(9)在Result Type中选择Stress(t),单击Apply按钮。

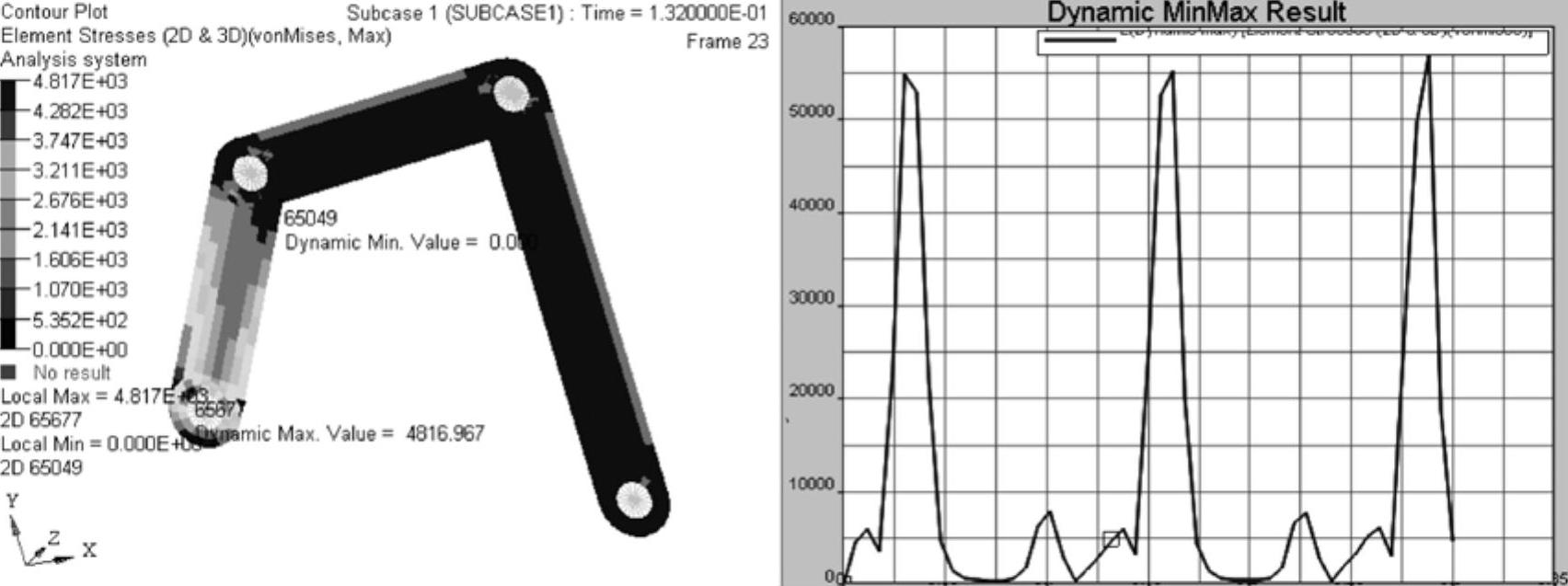

(10)单击“动画播放”按钮978-7-111-42217-4-Chapter08-103.jpg,查看瞬态分析结果,如图8-46所示。


图8-46 优化结果

STEP 15 查看形状优化后的模型形态

(1)在HyperView中,新建一个页面。

(2)在HyperView工具栏中单击Load Model按钮978-7-111-42217-4-Chapter08-105.jpg,读取工作文件夹下名为4bar_design_opt_des_0#.h3d的结果文件。

(3)单击Apply按钮。

(4)单击“云图”按钮978-7-111-42217-4-Chapter08-106.jpg,进入云图面板。

(5)将Result Type切换为Shape Change(v)。

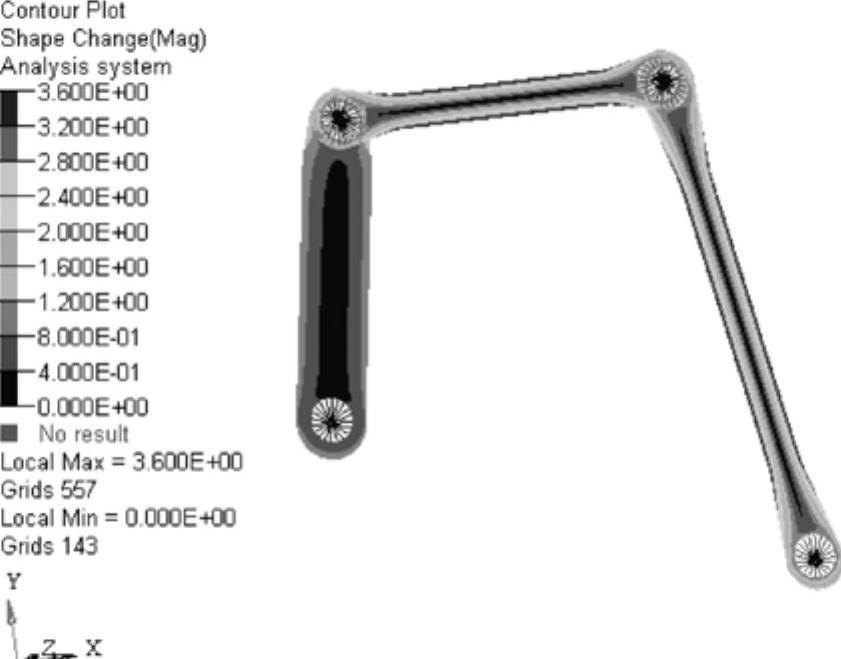

(6)单击Apply按钮,查看优化后的连杆形状,如图8-47所示。


图8-47 优化后的连杆形状
