练习开始前，首先将目录chap06下的airbag文件夹和airbag.mvw文件复制到工作文件夹中。

STEP 01 读取模型，在图形区输出图片及动画

（1）启动MotionView，在File菜单中选择Open→Session命令，打开一个会话。

（2）选择工作文件夹下的模型文件airbag.mvw。

（3）单击“播放”按钮，播放动画，如图6-100所示。

图6-100 airbag结果界面

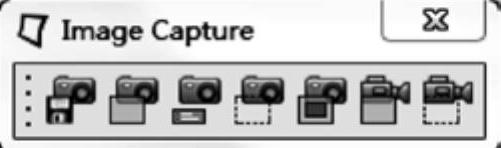

（4）选择View→Toolbars→HyperWorks→Image Capture命令，启动Image Capture（标准截图）工具栏，如图6-101所示。

（5）单击Capture Graphic Area按钮，截取图形区。

（6）选择存储路径，并将图片命名为graphics_area。

（7）选择图片保存格式为JPEG。

（8）单击Save按钮，保存图片。图片保存后，用户可以使用任一种图片编辑工具查看该图片。

图6-101 Image Capture工具栏

（9）单击Capture Graphics Area Video按钮，录制动画。

（10）选择存储路径，命名该文件为graphics_area_video。

（11）单击Save按钮，保存文件。

（12）动画存储后，用户可以使用任一种视频播放器播放该动画文件。

（13）单击Capture Rectangular Area Video按钮，录制特定区域内的动画。

（14）选择存储路径，命名该文件为dynamic_rect_video。

（15）单击Save按钮，保存文件。

（16）使用鼠标左键在图形区画出矩形框。

（17）使用鼠标右键接受矩形框并开始录制。

此时，只有位于矩形框内的动画被存储。

STEP 02 设置发布参数，并将当前会话发布为HTML格式报告

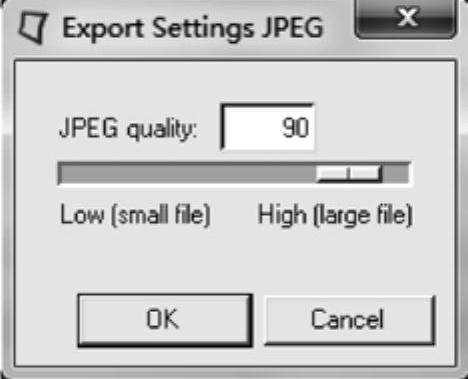

（1）选择Preferences→Export Settings→JPEG命令，设置JPEG格式图片的输出参数，如图6-102所示。

（2）设置JPEG quality（图片质量）为99，单击OK按钮。

（3）选择Preferences→Export Settings→H3D，设置H3D文件的相关参数，如图6-103所示。

图6-102 Export Settings JPEG对话框

图6-103 Export Settings H3D对话框

（4）确认选中Export Settings H3D对话框中的Animation和Results复选框，然后单击OK按钮。

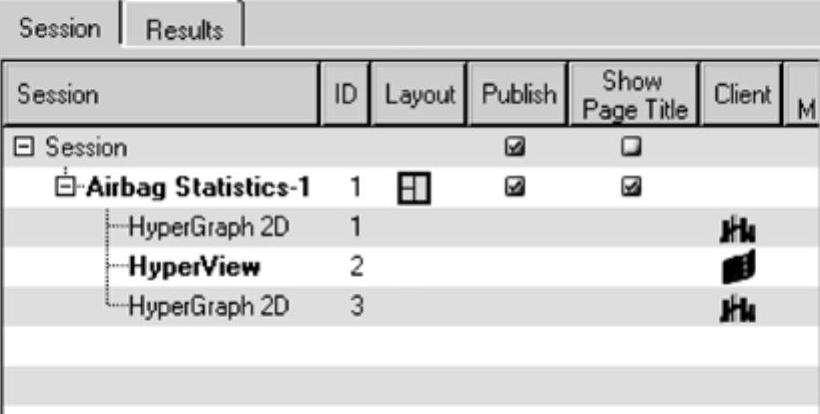

（5）选择View→Browsers→HyperWorks→Session命令，启动会话浏览器（Session Browser），如图6-104所示。

（6）在会话浏览器中的HyperView处右击，选择Publish Settings命令。

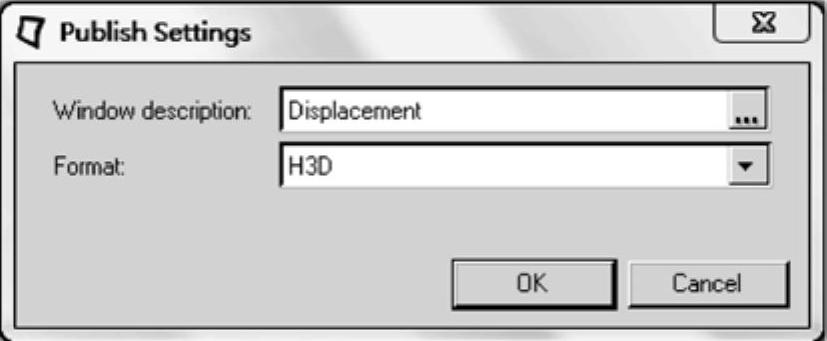

（7）在Window description文本框中输入Displacement，在Format下拉列表中选择H3D，然后单击OK按钮，如图6-105所示。

图6-104 会话浏览器

(www.daowen.com)

图6-105 Publish Settings对话框

（8）该对话框定义了窗口2的内容简介，并指定了输出文件的格式。对于动画窗口，这里支持动画文件（H3D和AVI）与图片文件（JPEG、TIF、PNG或BMP格式）输出。

（9）回到会话浏览器，并在第一个HyperGraph2D处右击，选择Publish Settings。

（10）在Publish Settings对话框中的Window description文本框中，输入Volume，并在Format下拉列表中选择JPEG，然后单击OK按钮。

（11）类似地，将第二个HyperGraph2D窗口描述为Energy，指定输出文件格式为PNG。

（12）单击OK按钮，回到会话浏览器。

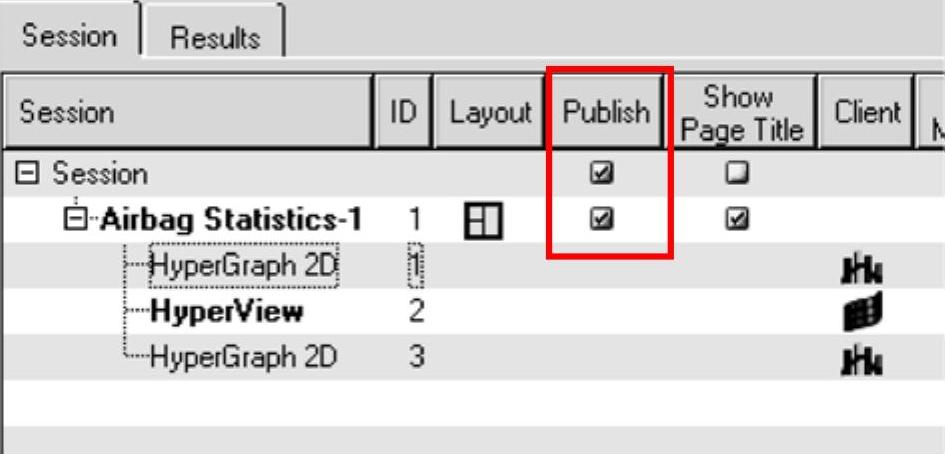

（13）确认页面1右侧的Publish选项已被选中，如图6-106所示。

图6-106 Session Browser

（14）选择File→Publish→HTML命令，将该会话保存为名为Airbag.html的HTML报告文件。

STEP 03 打开Airbag.html文件

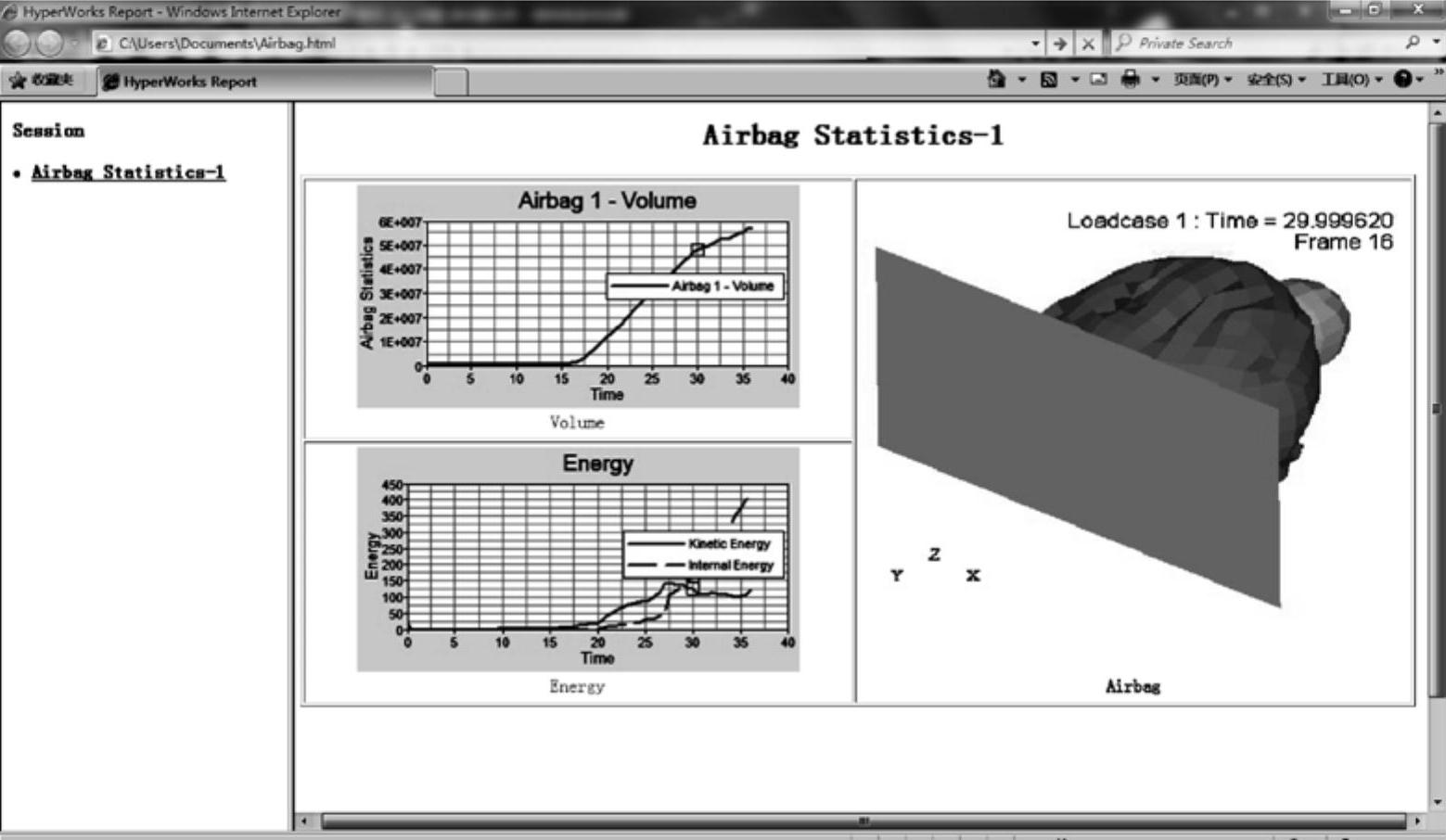

（1）使用互联网浏览器（如Internet Explorer），打开此前保存的Airbag.html文件，如图6-107所示。

图6-107 Airbag.html报告文件

（2）互联网浏览器左侧是页面列表，单击列表，可在各个页面之间进行切换。

（3）每个页面的窗口下方列出了该窗口的描述信息，这部分信息即是Description中定义的内容。

（4）单击页面上描述信息为Airbag的窗口，将启动HyperView Player。用户可在

HyperView Player中查看三维模型及播放动画结果。

（5）单击描述信息为Volume的窗口，浏览器将进入另一页面显示曲线图片。

STEP 04 输出包含计算结果的H3D文件

（1）进入窗口3的HyperView界面。

（2）选择Preferences→Export Settings→H3D命令，设置H3D文件输出参数。

（3）取消选择Results前方的选项。此时，如果输出H3D文件，H3D文件中不包含云图结果。

（4）选择File→Export→Model命令，将其输出为H3D格式文件。

（5）指定合适的工作目录，将该文件保存为export_h3d_results.h3d。

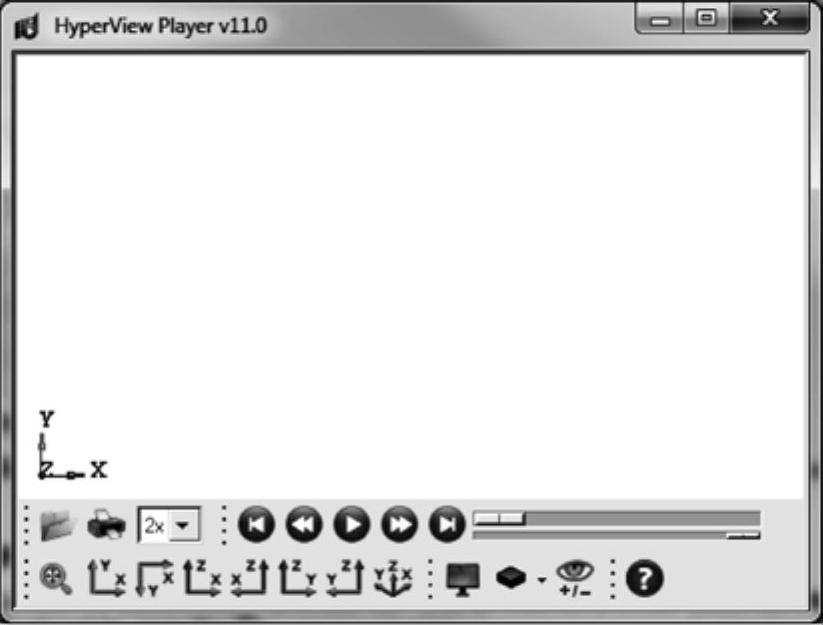

（6）选择Start→All Programs→Altair HyperWorks 11.0→HyperView Player命令，启动HyperView Player，如图6-108所示。

（7）单击“文件浏览”按钮，然后打开export_h3d_results.h3d文件，如图6-109所示。

注意：打开的H3D文件仅包含动画结果，不含有云图结果。

图6-108 HyperView Player播放器界面

图6-109 HyperView Player载入结果

（8）回到窗口2，在Export Settings H3D对话框中选中Results复选框。

（9）单击工具栏中的Contour按钮，根据图6-110进行设置，单击Apply按钮，显示当前结果的位移云图。

图6-110 Contour面板

（10）选择File→Export→Model命令，输出H3D文件，对比两次输出文件的不同之处。
