本节将介绍如何对一条曲线进行滤波处理。在6.3.2节中，已经介绍了如何使用Define Curves面板创建已有曲线的导数曲线。在这一节，将使用该面板创建已有曲线的滤波曲线。Define Curves面板如图6-43所示，可通过以下任一种方式进入：

● 在Curves工具栏中，单击Define Curves按钮。

● 从下拉菜单中，选择Curves→Define Curves命令。

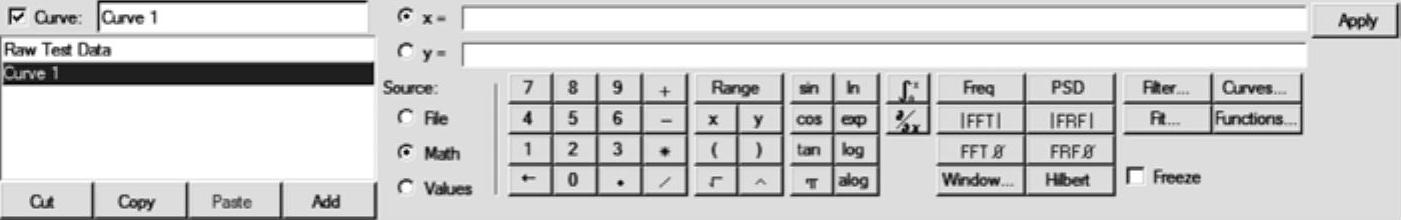

图6-43 Define Curves面板

使用滤波函数对已有曲线滤波时，新曲线的来源应选为Math，x轴数据参考原始曲线的x轴数据，使用滤波函数定义y轴数据。HyperGraph滤波函数向用户提供了多个可调参数，单击Define Curve面板下的滤波器按钮Fliter，进入滤波器对话框，如图6-44所示。

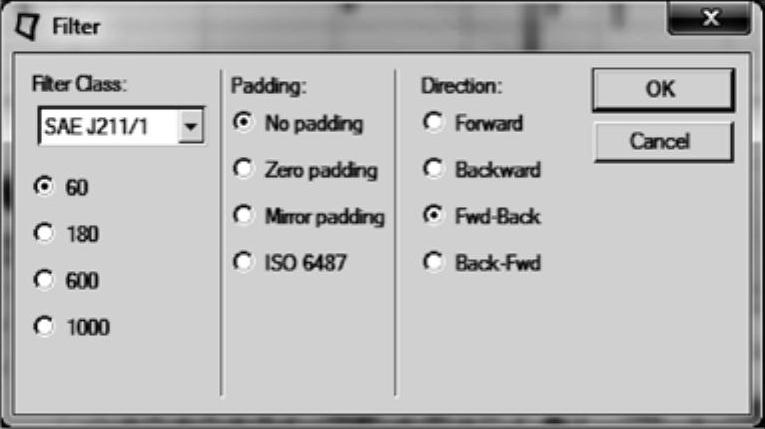

图6-44 Filter对话框

在Filter对话框中可以定义Filter Class、Padding以及Direction。本例如图6-45所示，Filter Class选择SAE J211/1，Padding选择No Padding，Direction选择Fwd-Back。确认选择后单击OK按钮，对话框中设置的函数将填入新曲线的y轴位置。注意到滤波函数前两项空缺，并将光标自动停留在第一项，这是因为滤波函数需要参考曲线x轴和y轴数据。(www.daowen.com)

图6-45 滤波函数定义

按住＜Shift＞和＜Ctrl＞键，在图形区单击待滤波的曲线，将该曲线的x轴数据填入滤波函数，此时光标自动跳过逗点符号移至函数第二项。按住＜Shift＞键，在图形区单击待滤波的曲线，该曲线的y轴数据填入滤波函数，如图6-46所示。

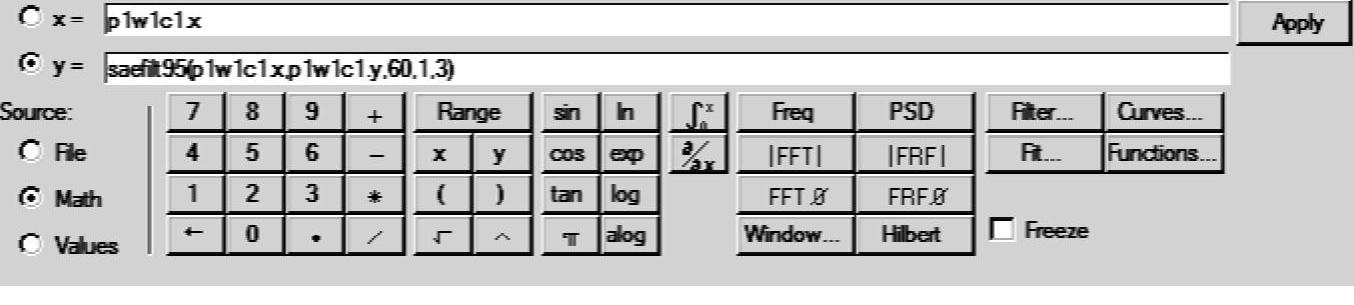

图6-46 完成定义的滤波函数

滤波函数定义完毕后，单击Apply按钮，新建的滤波曲线显示在图形区中，如图6-47所示。

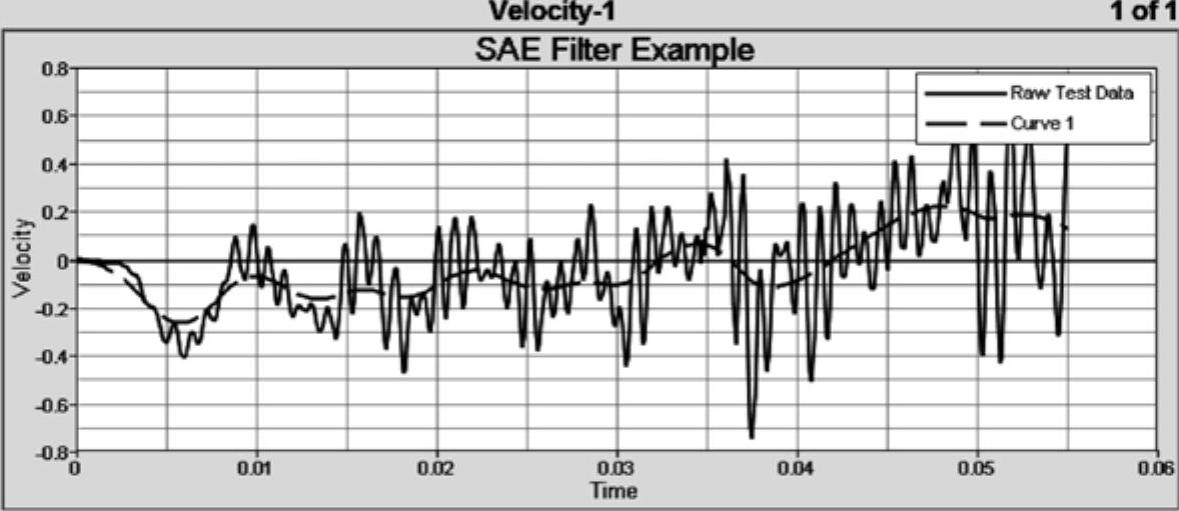

图6-47 滤波曲线
