学习绘制坐标曲线图的实例分析

时间:2023-10-29 理论教育 版权反馈
【摘要】:在HyperGraph中,曲线绘制是通过Build Plots面板完成的。二维曲线绘制时需要分别为X及Y轴定义Type、Request及Component(分量)。图6-23给出了在一个窗口中同时绘制多条曲线的操作方法。在Y Request中,选择多个对象,分别是REQ1/Curve 1,REQ/3Curve 3,以及REQ/4 Curve 4)。例如,所有曲线的Y Request都一致,在Y Component中,选择X、Y以及Z,并在Layout下拉列表中选择One Plot Per Request,视图区域如图6-24所示。

学习绘制坐标曲线图的实例分析

在HyperGraph中,曲线绘制是通过Build Plots面板完成的。该面板允许用户提取并显示来自单个数据文件的多条曲线,提取的数据可以同时显示在一个窗口中,也可以单独在每个窗口中显示。本节将演示如何进入Build Plots面板、如何进行数据提取并在单个窗口同时显示或在多个窗口单独显示。

通过以下任一种方式可进入Build Plots面板(见图6-22):

● 在Curves工具栏中,单击Build Plots按钮978-7-111-42217-4-Chapter06-39.jpg

● 在下拉菜单中,选择Curves→Build Plots。


图6-22 Build Plots面板

HyperGraph支持多种数据格式,如ADAMS、ABAQUS、DAD、GENESIS、HyperWorks、MADYMO、NASTRAN、DYNA、PAMCRASH以及通用数据格式(包括CSV、ASCII及XYDATA等)。

数据文件顺利读取后,Bulid Plots面板将尝试自动匹配这些数据。二维曲线绘制时需要分别为X及Y轴定义Type(数据类型)、Request(输出请求)及Component(分量)。在Y Request以及Y Component中可以选取多项,从而实现批量绘制多条曲线。图6-23给出了在一个窗口中同时绘制多条曲线的操作方法。在该示例中,X Type设置为时间(Time),Y Type设置为力(Force)。在Y Request中,选择多个对象,分别是REQ1/Curve 1,REQ/3Curve 3,以及REQ/4 Curve 4)。在Y Component中选择X。

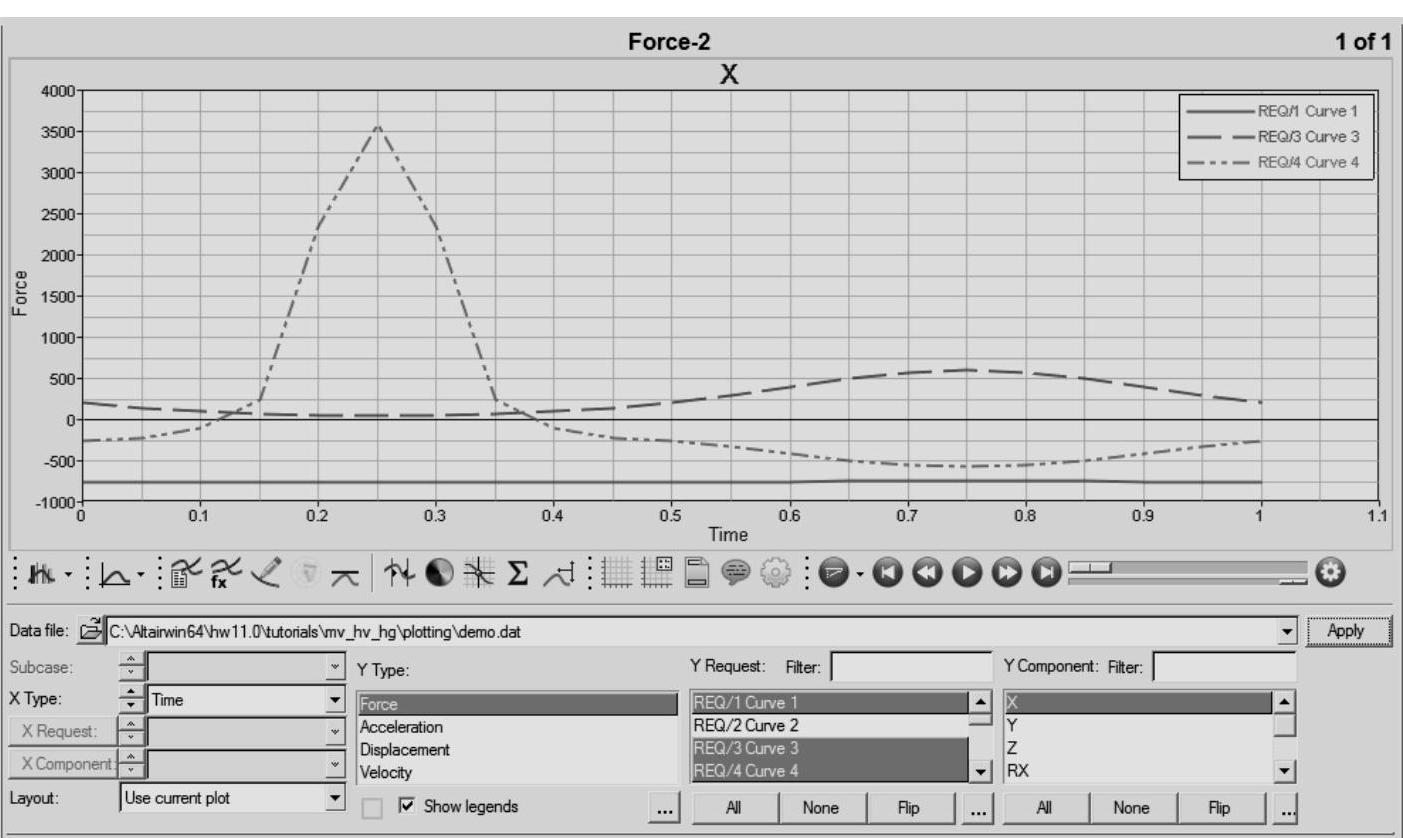

图6-23 一个窗口同时绘制多条曲线(www.daowen.com)

用户也可以选择在多个窗口中独立绘制各条曲线。这一功能是通过Build Plots面板左下角的Layout下拉列表来实现的。Layout下拉列表中各选项的功能如下。

● Use Current Plot:将所有新建曲线均放在当前活动窗口中。

● One Plot Per Request:为每一输出请求创建一个窗口,与输出请求相关的分量叠加在同一窗口中。

● One Plot Per Component:为每一分量创建一个窗口,与分量相关的输出请求叠加在同一窗口中。

● One Curve Per Plot:所有曲线均单独显示。

如果用户选取了除Use Current Plot以外任意一个功能,那么在每次新建曲线后,窗口布局功能978-7-111-42217-4-Chapter06-42.jpg均会处于激活状态,该功能可以控制曲线创建的位置。例如,所有曲线的Y Request都一致,在Y Component中,选择X、Y以及Z,并在Layout下拉列表中选择One Plot Per Request,视图区域如图6-24所示。


图6-24 多个窗口同时绘制多条曲线
