HyperWorks Desktop提供了多种模型动画控制功能，本节将介绍Animation工具栏以及Results Browser的基本用法。

1.动画控制

Animation工具栏用于查看模型的动画以及设置动画播放参数，如图6-12所示。该工具栏可通过选择View→Toolbars→HyperWorks→Animation命令进入。

图6-12 Animation工具栏

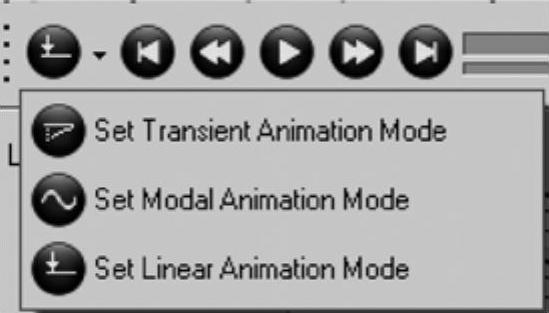

Animation工具栏中的第一个按钮用于指定动画类型，这里支持Transient、Modal和Linear三种动画类型，如图6-13所示。Transient指瞬态动画，用于描述结构的瞬态响应，在多体分析中用于显示机构在每个时刻的位置变化。Linear指线性结果动画，创建和显示结构在初始位置到最大变形位置的变化过程，主要用于查看线性静力分析结果。Modal指模态振型动画，根据正弦函数创建和显示结构在某阶频率下的振动情况，主要用于查看模态分析结果。

图6-13 动画类型

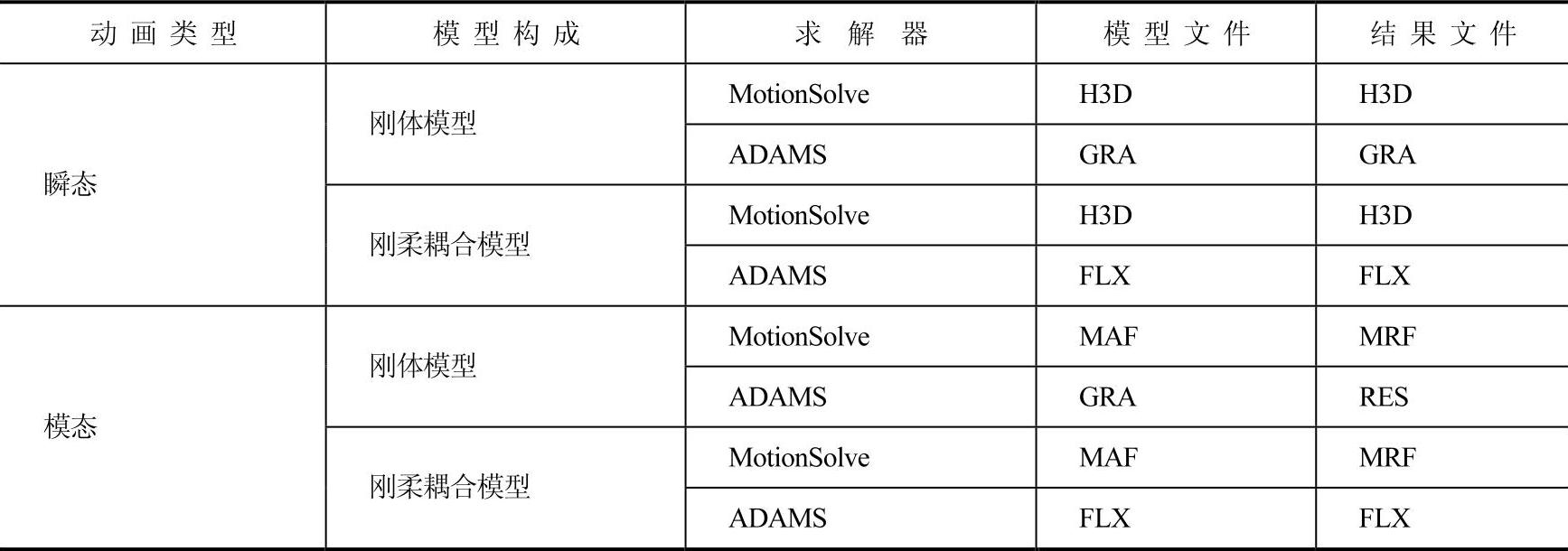

表6-3给出了使用MotionSolve和ADAMS求解器获得的用于动画显示的结果文件类型。

表6-3 MotionSolve和ADAMS动画结果文件类型

Animation工具栏中的其余5个按钮用于控制动画的播放、停止以及播放方式。

● First Time/Angle/Step：返回初始时刻/角度/步。

● Previous Time/Angle/Step：回到上一时刻/角度/步。(www.daowen.com)

● Start/Pause Animation：开始/停止。

● Next Time/Angle/Step：进入下一时刻/角度/步。

● Last Time/Angle/Step：到达终止时刻/角度/步。

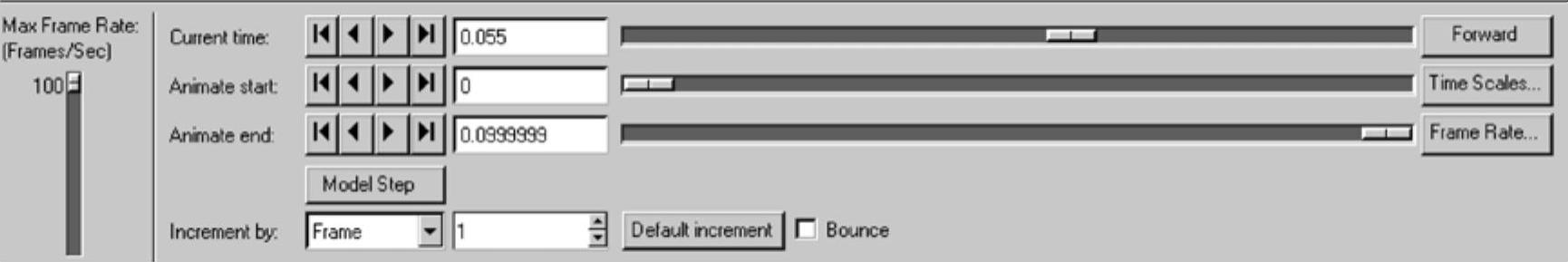

接下来是两个滚动条，上滚动条显示动画当前时刻，拖动滚动条，可以控制动画播放的时刻。下滚动条控制动画播放的速度，向左拖动滚动条，慢放动画；向右拖动滚动条，快进动画。单击最后一个按钮将弹出动画控制面板，如图6-14所示。该面板可以控制动画播放的时刻、播放的时间范围、播放帧频以及帧频数。

图6-14 Animation Controls面板

2.设定工况

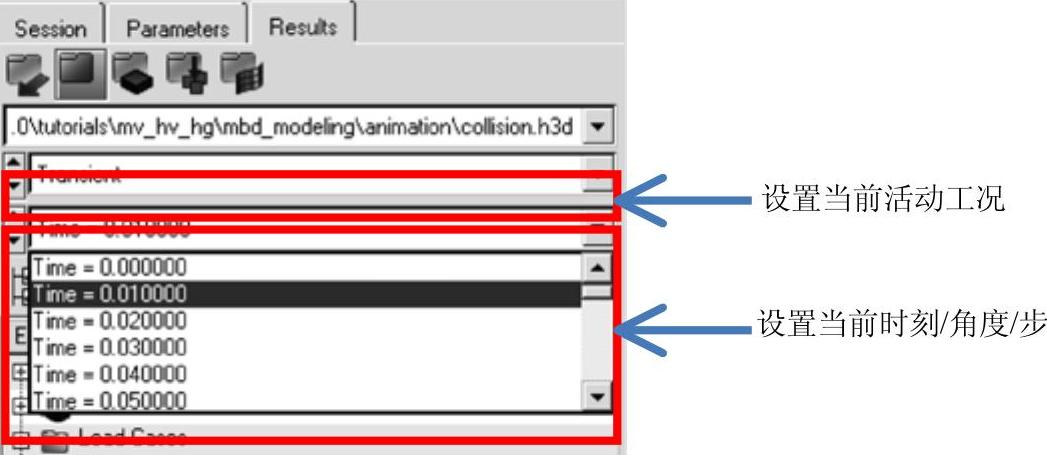

通过HyperWorks Desktop左侧的Results Browser不但可以查看当前模型的构成，还可以对模型中的对象进行搜索、显示、编辑等操作。此外还可以设置分析结果当前的活动工况以及当前时刻/角度/步，如图6-15所示。

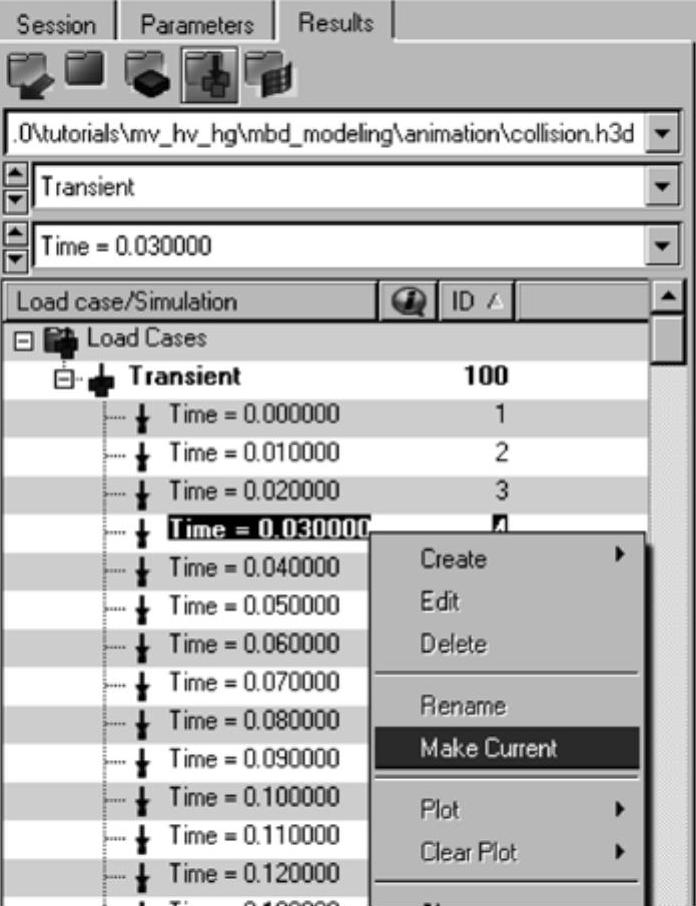

单击Results Browser中的Load Case View按钮可以查看当前结果中的工况及仿真步信息，活动的工况及仿真步将以黑体的形式显示出来。选择列表中的任一工况或仿真步，右击并选择Make Current将该工况设置为当前活动工况或仿真步，如图6-16所示。

图6-15 指定当前活动工况

图6-16 Load Case View
