动画结果分析:H3D文件中约束力与力矩的动态结果

时间:2023-10-29 理论教育 版权反馈
【摘要】:H3D文件同时包含模型与仿真结果信息,可用于描述静态、准静态以及瞬态分析动画结果。约束力与力矩结果显示。如果在MotionSolve求解模型中定义了MARKER_FORCE输出,H3D文件中将包含可显示出图6-2所示的约束力或力矩动态结果的信息。对于刚柔耦合模型,应用HyperView的向量图工具,可以显示柔性体结构在机构运动过程中的位移、速度、加速度、力以及转矩结果向量图。

动画结果分析:H3D文件中约束力与力矩的动态结果

通过仿真结果动画不但可以快速检查模型中存在的问题,还可以创建漂亮的演示报告与他人交流。根据仿真类型的不同,MotionSolve将输出MAF-MRF和H3D两种动画文件。其中,MDL-MRF联合文件用于模拟线性分析的模态动画结果。MDL文件提供图形信息,MRF提供结果信息。MotionSolve为每个模态振型创建一个MRF文件。在将来的版本中,线性分析结果也使用H3D格式文件。H3D文件同时包含模型与仿真结果信息,可用于描述静态、准静态以及瞬态分析动画结果。此外,通过HyperView还可以查看H3D文件的其他结果信息,如刚体模型或刚柔耦合模型中的约束力与力矩结果,刚柔耦合模型中的应力云图、向量图及张量图等。

(1)约束力与力矩结果显示。

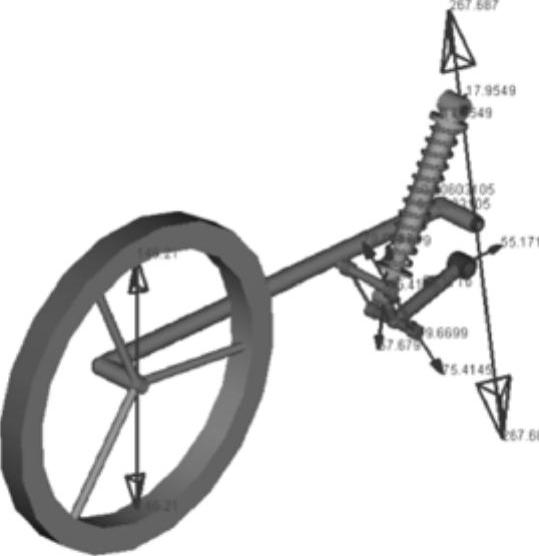

如果在MotionSolve求解模型中定义了MARKER_FORCE输出,H3D文件中将包含可显示出图6-2所示的约束力或力矩动态结果的信息。

(2)云图结果显示。

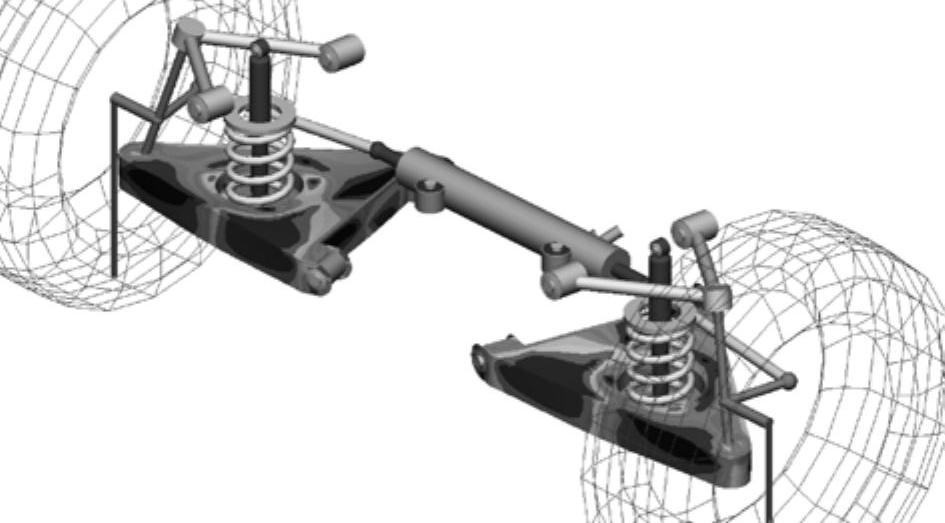

对于刚柔耦合模型,应用HyperView的云图工具,可以显示柔性体结构在机构运动过程中的位移、应力以及应变等云图,如图6-3所示。其中,应力、应变云图的显示需要在柔性体创建时指定应力、应变结果输出。


图6-2 约束力与力矩结果显示


图6-3 汽车前悬架下控制臂应力云图

(3)向量图显示。

对于刚柔耦合模型,应用HyperView的向量图工具,可以显示柔性体结构在机构运动过程中的位移、速度、加速度、力以及转矩结果向量图。

(4)张量图显示。

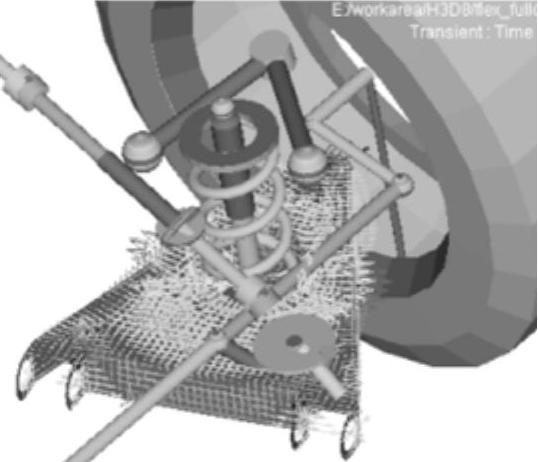

对于刚柔耦合模型,HyperView还支持应力、应变结果的张量图显示。汽车前悬架下控制臂应力张量图,如图6-4所示。


图6-4 汽车前悬架下控制臂应力张量图
