MotionSolve为用户提供了丰富的结果输出，应用HyperWorks强大的后处理工具可以以二维曲线、三维曲线以及动画的形式查看这些结果，如图6-1所示。结果可视化功能在模型的整个设计周期中都发挥着重要的作用，其主要有以下用途：

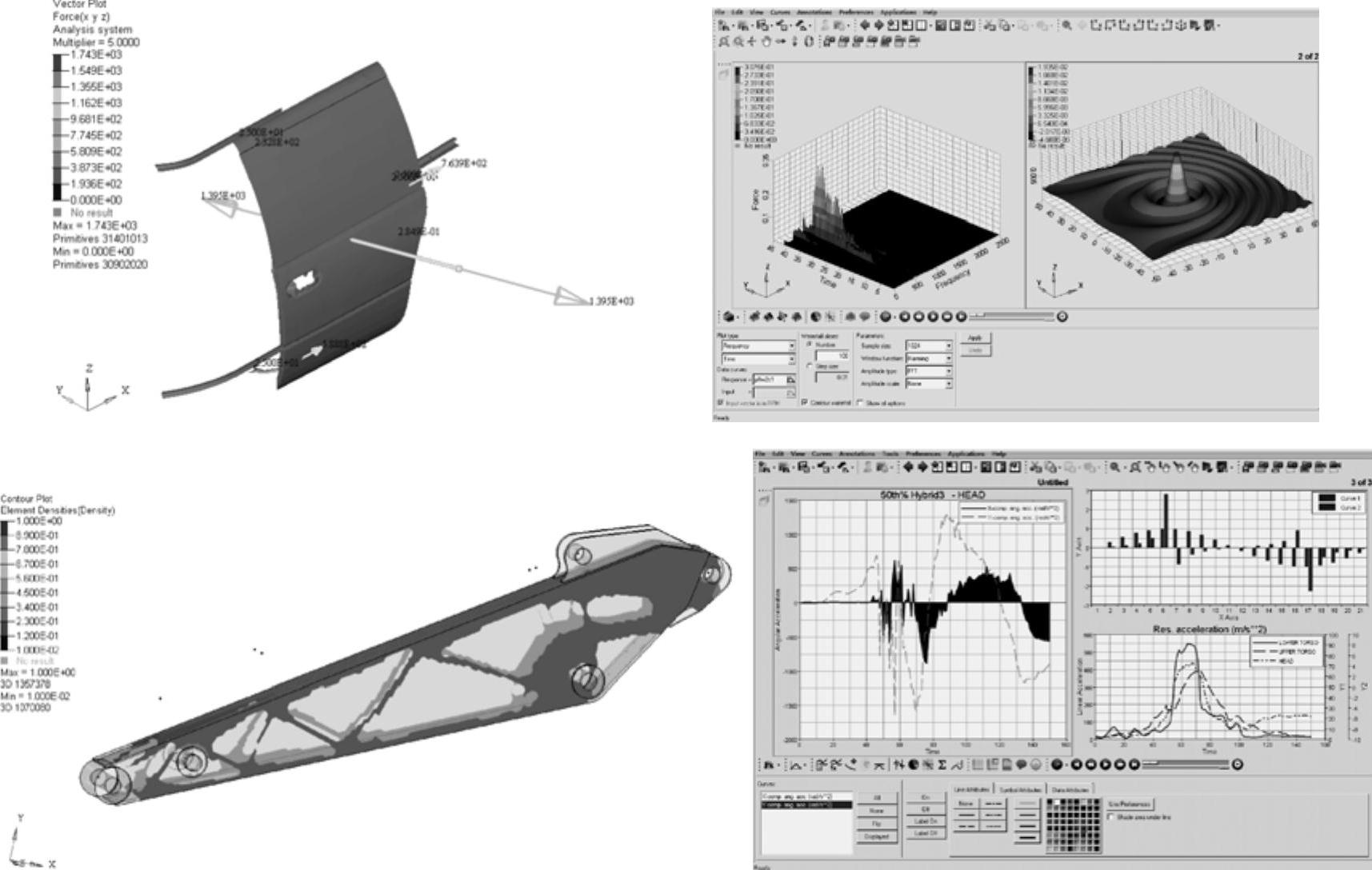

图6-1 多体系统仿真结果示例

（1）模型调试，快速捕捉机构的物理现象。

应用HyperView，用户可选择最佳的视角查看模型的运动，以确定是否满足预期运动趋势，从而有助于进行模型调试。

（2）试验验证，快速检测设计方案中的不足。(www.daowen.com)

应用HyperGraph，可将MotionSolve仿真结果以坐标曲线图的形式表达出来，然后将其与测试数据绘制于同一坐标曲线图中进行对比及数学处理，即可快速验证模型的有效性以及设计方案的合理性。另外，HyperView提供的动画同步功能，可实现仿真动画与试验动画的同步播放，将更加直观地验证仿真模型的可靠性。

（3）设计改进，快速获得最优设计方案。

应用HyperView，可在同一界面加载多组设计方案仿真结果，便于方案对比与改进。同时，通过干涉检验可对机构外形设计提供帮助。

（4）结果显示，快速创建演示报告。

应用HyperView/HyperGraph可显示MotionSolve分析获得的各种仿真结果。为增强结果可读性，对于动画结果，可加载云图、显示载荷及数值以及改变模型的显示属性等；对于曲线结果，可在图中增加标题和注释、修改曲线及坐标显示属性，并且以图表的形式表达结果等。这些结果可以单独输出，也可以根据模板自动输出并创建演示报告。
