应用向导:模型与分析工况创建

本练习将学习以下内容:

● 如何使用预定义向导快速创建前悬架模型及分析工况。

● 如何自定义向导快速创建飞机起落架模型及分析工况。

1.应用预定义向导创建模型及分析工况

STEP 01 应用模型装配向导创建汽车前悬架模型

(1)打开MotionView,新建一个会话。

(2)在Model菜单中单击Assembly Wizard。

(3)在Model type处选择Front end of vehicle,单击Next按钮

(4)在Drive type处选择No driveline,单击Next按钮。

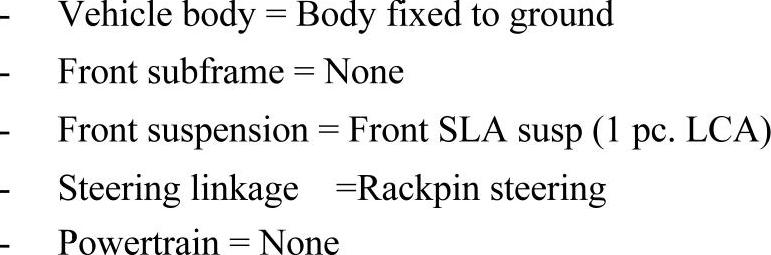

(5)在Primary Systems for Front end of vehicle页面,设置以下选项:


(6)单击Next按钮。

(7)在Select steering subsystems页面中设置以下选项:


(8)单击Next按钮。

(9)在Select springs,dampers and stabilizer bars页面中设置以下选项:


(10)单击Next按钮。

(11)在Select jounce and rebound bumpers页面中选择None,单击Next按钮。

(12)将Attachment Wizard的Compliant选项设置为No,单击Finish按钮。

单击Finish按钮之前,可以单击Next按钮,修改每个子系统连接信息。装配后的模型如图5-43所示。

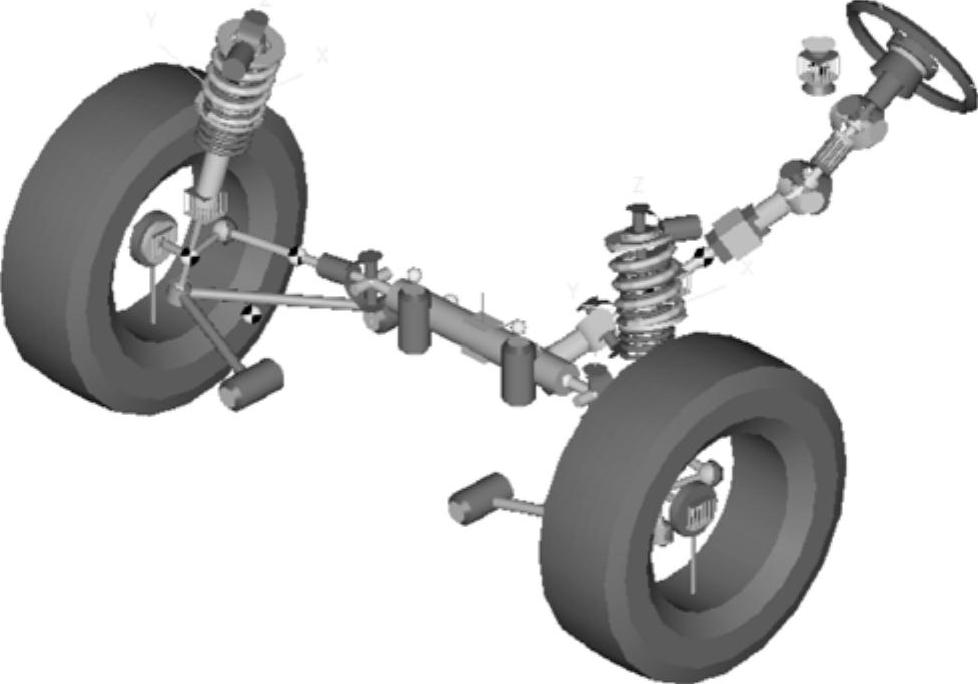

图5-43 汽车前悬架模型

STEP 02 使用分析工况向导创建平顺性分析工况

(1)进入Analysis菜单,选择Task Wizard命令。

(2)在Task Wizards–Front end tasks页面中选择Static Ride Analysis作为Front end task

(3)单击Next按钮。

(4)单击Finish按钮,弹出Task Wizard对话框,这里可以修改轴距、车身重量、轮心跳动距离等参数,如图5-44所示。

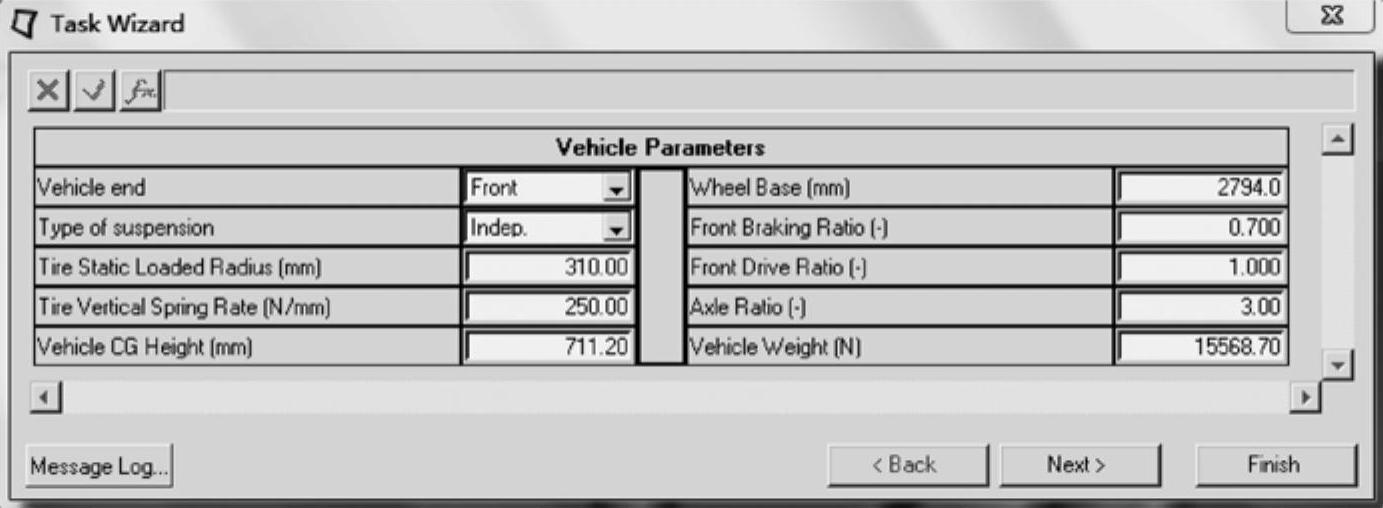

图5-44 Task Wizard对话框

(5)使用默认参数,单击Finish按钮。

(6)进入项目浏览树,此时项目树中新增一个名为Static ride analysis的文件夹。在MotionView中,可为模型建立若干不同的工况,但一次只能有一个分析工况处于激活状态。

(7)单击Static ride analysis文件夹前的“+”,查看分析工况中的对象。

(8)单击Forms文件夹,进入表格面板。该面板参数与第4步对话框参数相同,可进行修改。

STEP 03 保存并求解模型

(1)单击标准工具栏中的Save Model按钮978-7-111-42217-4-Chapter05-121.jpg

(2)选择文件保存的路径,以sla_rigid.mdl文件名保存模型。

(3)单击978-7-111-42217-4-Chapter05-122.jpg按钮进入Run面板。(www.daowen.com)

(4)在main标签中单击“文件浏览”按钮978-7-111-42217-4-Chapter05-123.jpg,选择工作路径,保存MotionSolve输入文件为sla_rigid.xml。

(5)确认求解类型为Quasi-Static,其他选项保持不变。

(6)单击Run按钮,求解模型。

(7)求解结束后,单击Animate按钮查看机构运动过程,单击Plot按钮查看数据结果,如图5-45所示。

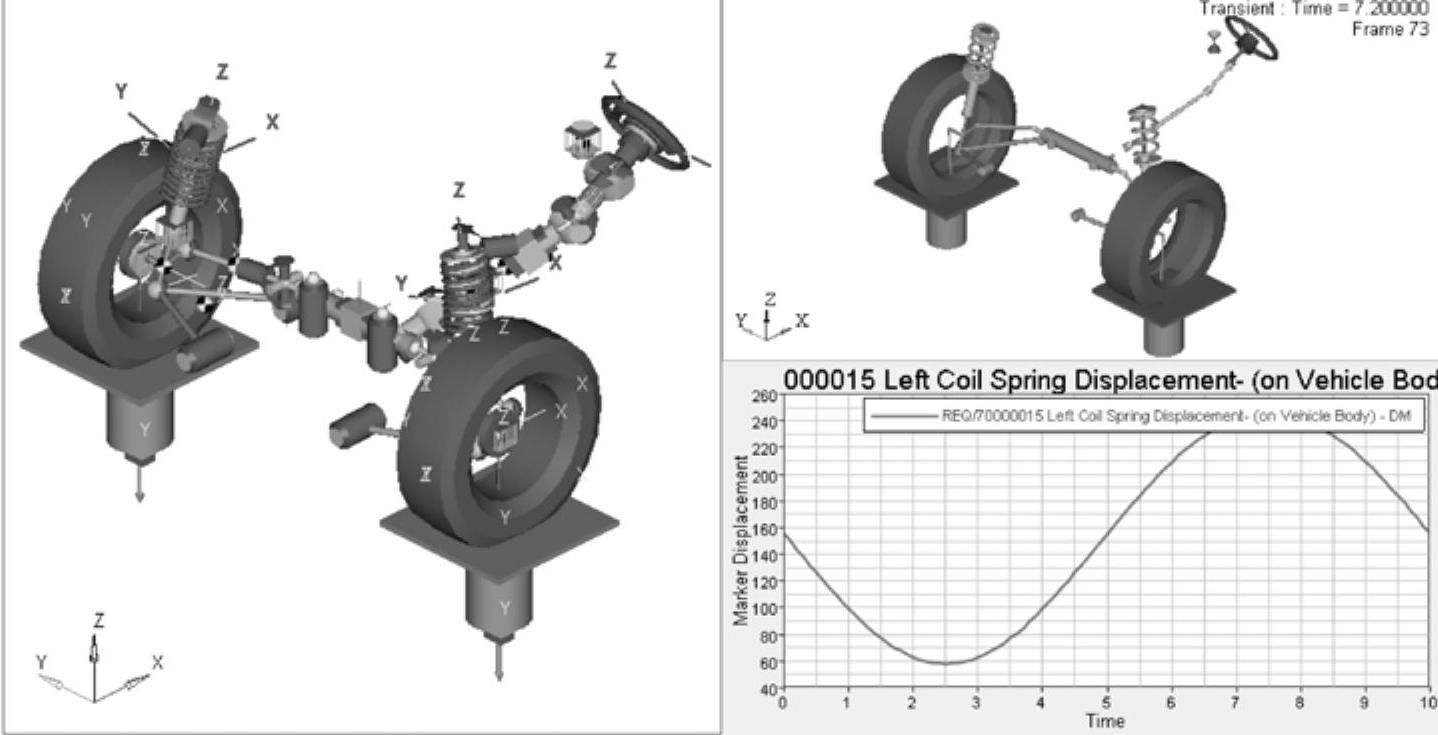

图5-45 前悬架平顺性分析

STEP 04 查看预定义结果

MotionView向导中包括报告模板,模型计算完毕后,该模板将根据分析类型自动调用求解结果,形成结果报告。本步骤将描述如何查看汽车前悬架平顺性分析标准报告。

(1)从Analysis菜单中单击View Reports。

(2)Reports对话框中列出了包含在.reports日志文件中的所有报告。这里选择上述分析的Front Ride-MSolve SDF based Report Model。

(3)在Mode处激活Append选项。

(4)在Overlay options处选择Auto fit plots。

(5)单击OK按钮。

此时,MotionView将自动创建结果报告。报告中都是悬架设计时需要关注的参数曲线。

2.应用自定义向导创建模型及分析工况

练习开始前,复制chap05目录下的landing_gear文件到工作文件夹中。

STEP 01 编辑向导

通过Model菜单下的Set Wizard Paths选项可对向导属性进行编辑。下述步骤将描述如何编辑向导并使用新向导创建模型。

(1)在Model菜单中选择Set Wizard Paths命令。

(2)在弹出的Set Wizard Path对话框中取消Use values from preference file选项的选择,如图5-46所示。

(3)在Assembly Wizard file(装配向导)文本框中选择<working directory>\landing_gear\model_wizard_landing_gear。

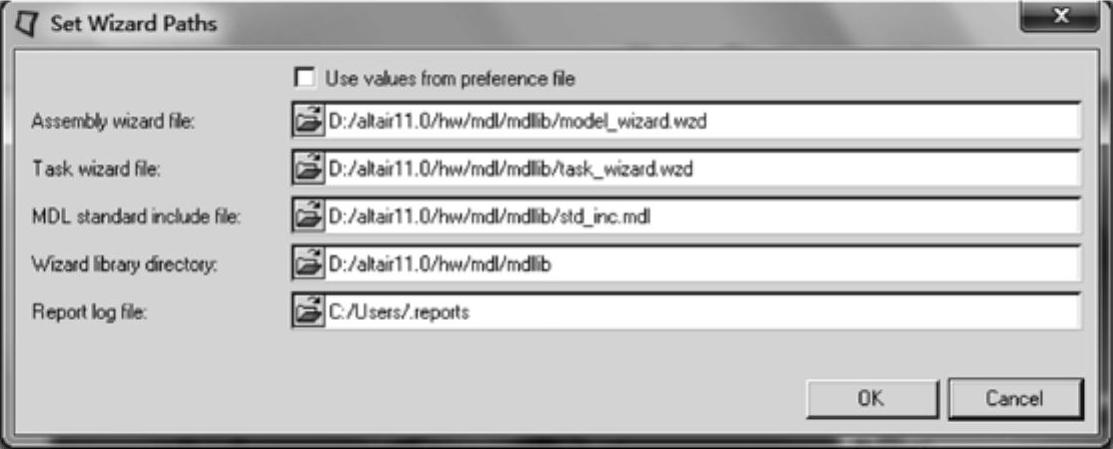

图5-46 Set Wizard Path对话框

(4)在Task Wizard file(分析工况向导)文本框中选择<working directory>\landing_gear\

task_wizard_landing_gear。 (5)在Wizard Library directory(向导库文件)文本框中选择<working directory>\

landing_gear\mdllibs。 (6)单击OK按钮,完成编辑。

STEP 02 创建模型

(1)选择Model菜单下的Assembly Wizard命令。

(2)使用默认参数创建飞机起落架模型。

(3)选择Analysis菜单下的Task Wizard命令。

(4)设置分析工况为Retraction Analysis。

(5)选择文件保存的路径,以Landing_Gear.mdl文件名保存模型。

(6)单击978-7-111-42217-4-Chapter05-126.jpg按钮进入Run面板,设置仿真时间为1.3s,使用MotionSolve求解模型。

(7)求解完毕后,单击Animate按钮查看机构运动过程,单击Plot按钮查看数据结果,如图5-47所示。

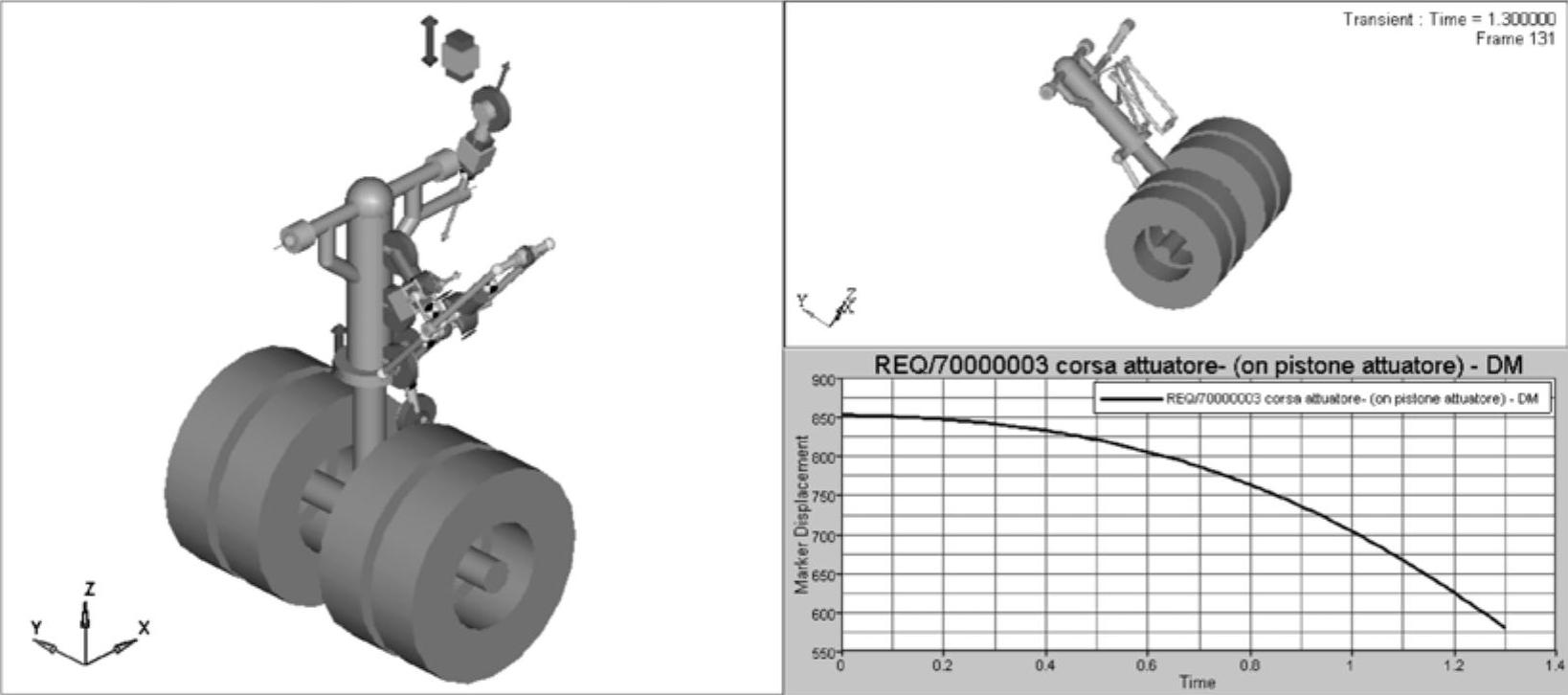

图5-47 飞机起落架运动过程分析

注:在MotionView的首选项文件preferences_mbd.mvw(该文件位于<Installation directory>\hw\prefinc)中可以设置向导启动的默认路径。在Set Wizard Path对话框中激活Use values from preference file选项即可回到默认设置。默认的模型库支持MotionSolve、ADAMS、Abaqus求解器。
