MotionView车辆模型构建与参数校验教程

向导(Wizard)是MotionView强大的功能之一。标准的MotionView安装程序中包含两个向导:模型装配向导(Assembly Wizard)和分析工况向导(Task Wizard)。向导由子系统库、分析工况库以及报告模板构成。应用向导可以自动完成模型创建、工况分析以及结果后处理。向导框架如图5-5所示。

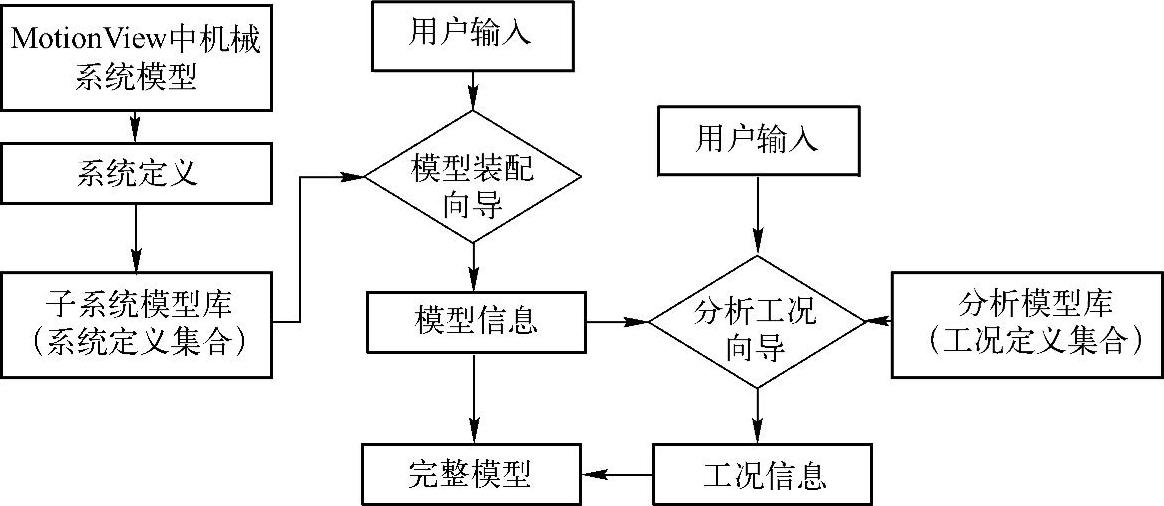

图5-5 向导框架

向导中的模型装配向导和分析工况向导分别由一系列子系统模型库和分析模型库构成。创建模型时,模型装配向导将指导用户选择子系统以保证所选项目的兼容性,然后根据选择,从模型库中调用已选子系统并以恰当的方式进行连接。模型创建完毕后,进入分析工况向导。分析工况向导会根据当前会话中创建的模型进行工况筛选,然后提示用户指定相关参数完成工况定义。分析工况向导中的报告模板将根据工况定义做出相应调整,模型求解结束后,调用报告模板,可以自动完成结果后处理。

目前,MotionView已预定义车辆模型装配向导(见图5-6)及车辆动力学分析工况向导(见图5-7)。使用车辆模型装配向导可以完成汽车前悬架系统、后悬架系统、整车系统及动力总成系统的自动化建模。车辆动力学分析工况向导分别为各系统预置了常用的分析工况,如用于前悬架系统的KC分析、平行跳动分析、转向分析、轮胎包络分析等。车辆模型求解完毕,应用分析工况向导内置的报告模板自动创建悬架设计参数曲线,可快速完成悬架参数校验。

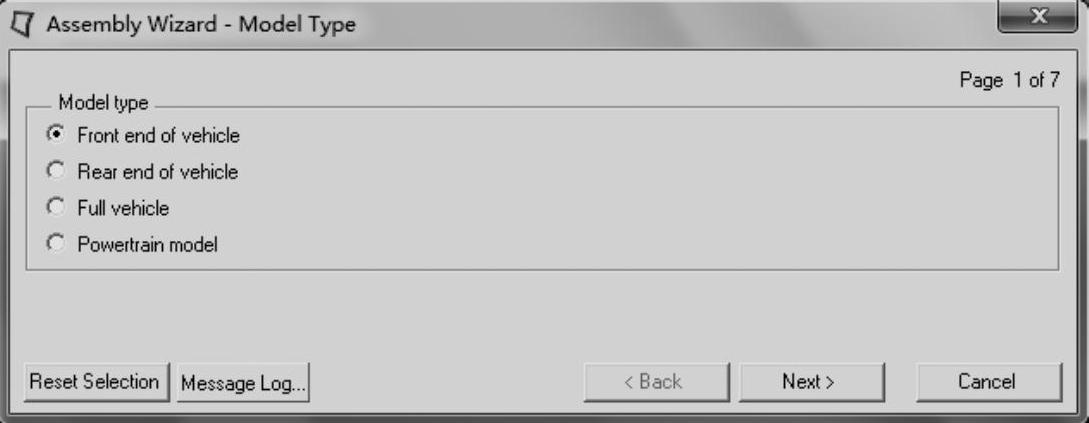

图5-6 车辆模型装配向导(www.daowen.com)

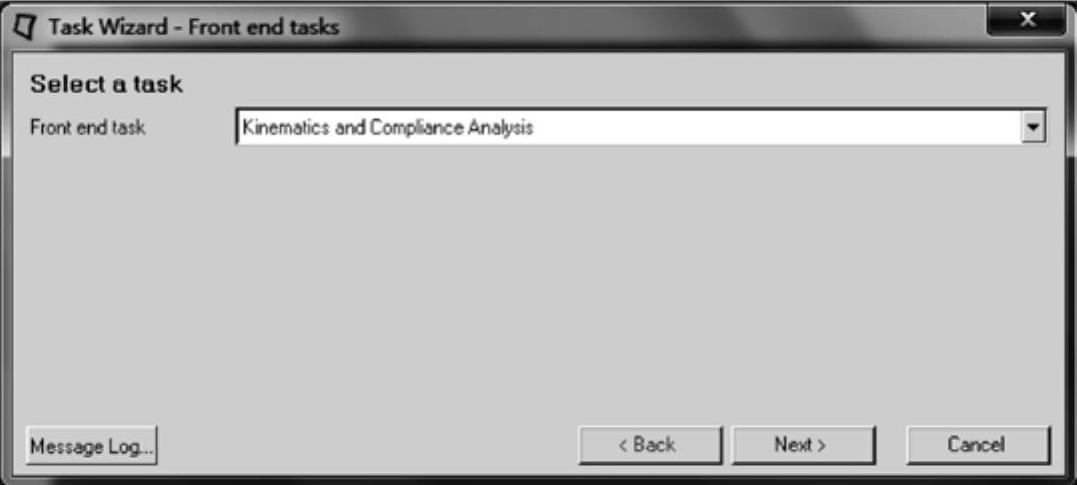

图5-7 车辆动力学分析工况向导

MotionView支持用户自定义向导。完成向导文件的定义之后,在MotionView的Model菜单下的Set Wizard Paths对话框中修改向导文件启动路径即可实现自定义模型装配与分析工况定义,如图5-8所示。


图5-8 Set Wizard Paths对话框
