在这一节将向用户演示如何在HyperMesh中读入一个有限元模型，并通过适当的设置，将该有限元模型转化为MotionSolve求解所需要的柔性体模型的过程。图4-41给出了该模型的基本形态。

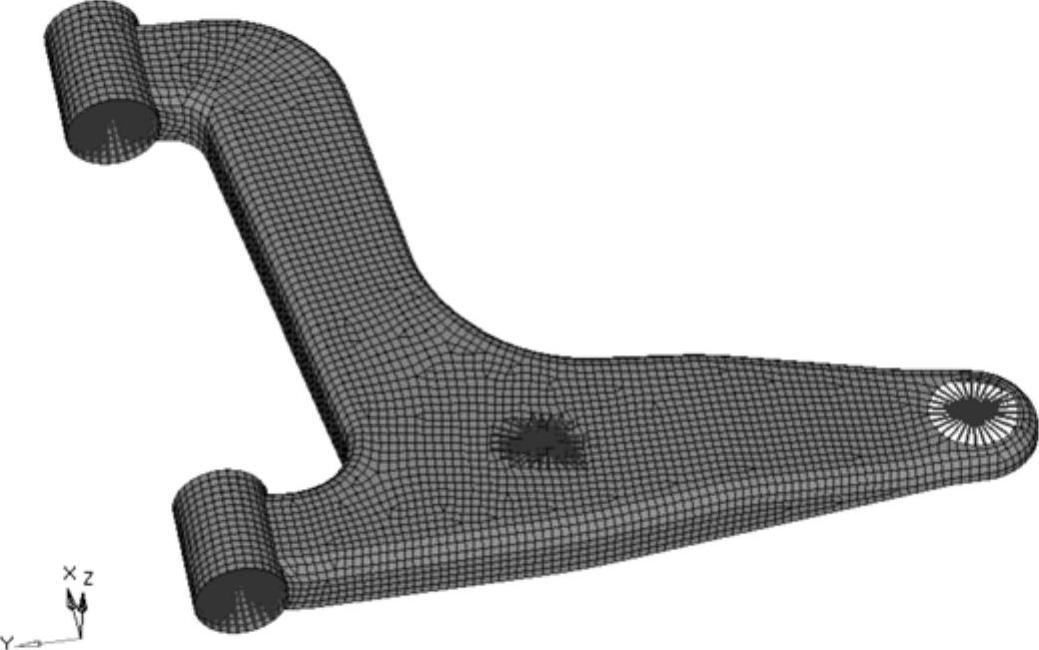

图4-41 汽车控制臂模型

本节的练习将包括以下内容：

●读入.hm格式的数据文件。

●在HyperMesh中完成模型基本设置。

●递交求解。

在本练习开始前，复制chap04目录下的susp_sla.hm文件到工作文件夹中。

STEP 01 在HyperMesh中读入已有模型文件

（1）启动HyperMesh。

（2）在UserProfile中选择Radioss Bulk Data模板。

（3）单击Open按钮。

（4）找到工作文件夹下的susp_sla.hm模型文件。

（5）打开文件。

STEP 02 定义生成柔性体文件所需的载荷集

在这一步，将定义两个载荷集，为柔性体模型的创建做准备。其中，名为ASET的载荷集定义了模型自由度信息，名为CMS的载荷集定义了模态综合算法及相关参数。

（1）单击Load Collector按钮。

（2）定义名为ASET的载荷集，其颜色选取为任意颜色，在Load Collector的类型（card image）中选择no card image。

（3）单击Create按钮。

（4）定义名为CMS的载荷集，其颜色选取为任意颜色，在Load Collector的类型（card image）中选择CMSMETH卡片。

（5）单击Create/edit按钮。

在默认情况下，求解器将选择Craig-Bamton方法（CB方法）进行模态综合。在此处，还需要定义UB_FREQ（模态截止频率）或NMODES（模态阶数）以完成该卡片的定义。

（6）在NMODES文本框中输入10，如图4-42所示。

图4-42 CMSMETH卡片定义

（7）单击return按钮，退出Load Collector编辑面板。

STEP 03 创建ASET

（1）在模型浏览树中右击此前创建的ASET，并选择Make Current命令，将其设置为当前载荷集合。

（2）在Analysis页面下，进入constraints面板。

（3）单击面板右下方的Load Type按钮，将约束类型设置为ASET。

（4）选中dof1、dof2和dof3复选框，如图4-43所示。

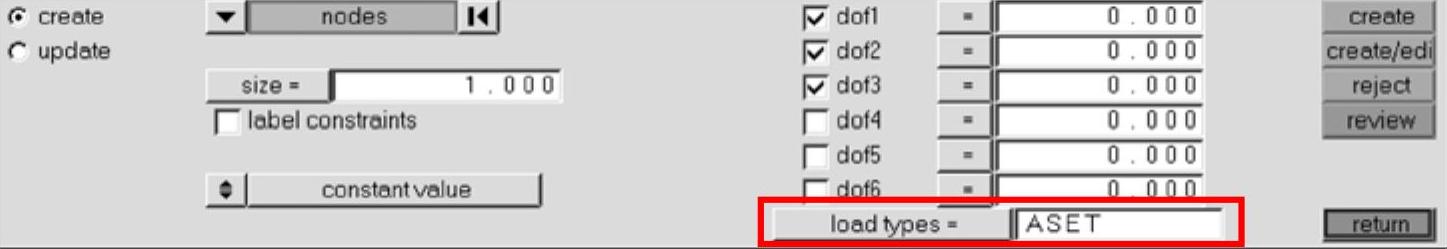

图4-43 constraints面板

（5）单击node按钮，选取图4-44所示刚性单元的主节点（节点编号为4984、4985）。

（6）单击create按钮。

（7）选中dof2和dof3复选框，并确认节点选择器仍处于激活状态。

（8）选取图4-44所示刚性单元的主节点（节点编号为4979），并单击create按钮。

（9）选中dof3复选框，并确认节点选择器仍处于激活状态。(www.daowen.com)

（10）选取图4-44所示刚性单元主节点（节点编号为4927），并单击create按钮。完成设置后，模型中共有4个节点进行了ASET设置。设置完成的模型如图4-44所示。

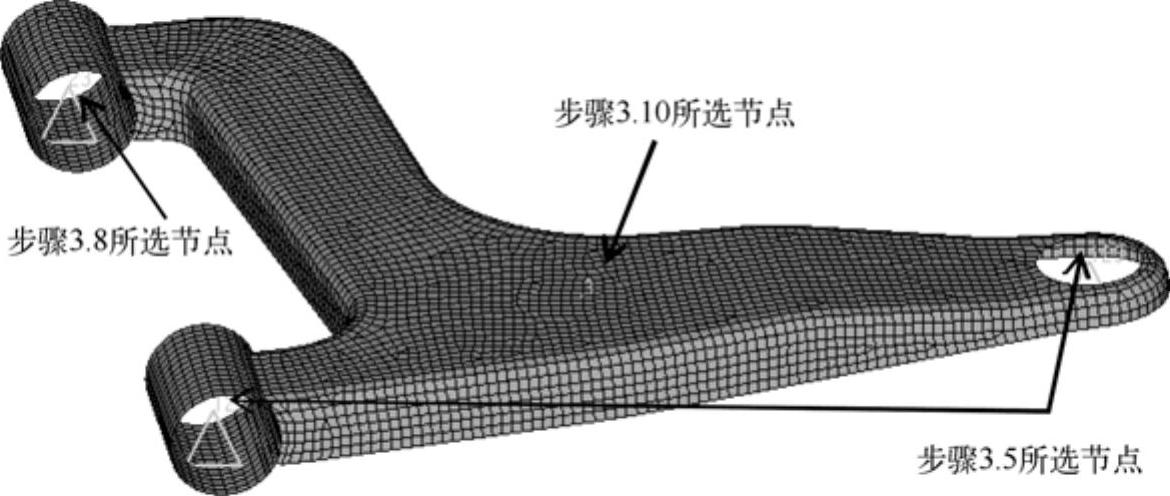

图4-44 创建ASET

STEP 04 创建RADIOSS工况

（1）进入Analysis页面，单击进入Control cards面板。

（2）激活GLOBAL_CASE_CONTROL卡片。

（3）选中CMSMETH复选框。

（4）单击CMSMETH，并选择CMS载荷集。

（5）单击return按钮，回到Control cards面板。

STEP 05 定义分析类型、模型单位制、创建模型名称并设置模态综合输出控制

（1）单击Analysis页面下的Control cards按钮，激活DTI_UNITS卡片，设置柔性体模型输出的单位制为国际单位制，如图4-45所示。

图4-45 设置柔性体单位

（2）在Control cards面板下，激活GLOBAL_OUTPUT_REQUEST卡片。

（3）选中GPSTRESS复选框。

（4）按图4-46所示完成卡片设置。

（5）单击return按钮。

（6）依然在Control cards页面下，单击next按钮，进入下一页面，单击OUTPUT卡片，并按图4-47所示进行设置。

（7）单击return按钮两次，返回主面板。

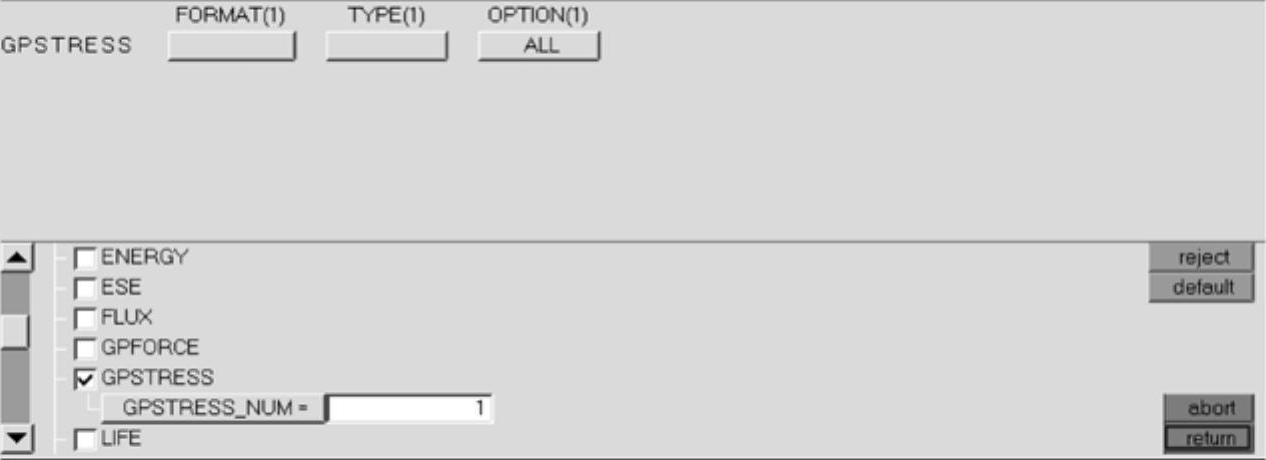

图4-46 定义应力输出

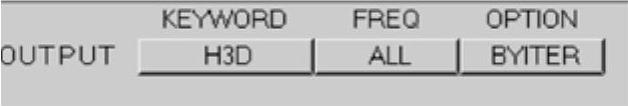

图4-47 输出文件类型设置

STEP 06 递交求解

（1）在Analysis页面下，进入Radioss面板。

（2）将export options设置为all。

（3）在input file后，单击Save as按钮。

（4）填写susp_sla.fem。

（5）在memory options中，将其设置为memory default。

（6）在run options中选择analysis。

（7）单击Radioss按钮，递交求解。

顺利完成求解后，RADIOSS将弹出求解完成的信息。在工作文件夹下，可以查看到生成了以下结果文件。

●susp_sla.h3d：MotionSolve柔性体模型文件。

●susp_sla.out：ASCII格式的求解输出文件，包含了与求解有关的各类信息。

●susp_sla.stat：包括CPU时间，求解时间和硬件资源占用等各类信息。 STEP

关于柔性体结果的查看可参考4.3.1节应用MotionView Flexprep创建柔性体 ₀₃的内容。
