（一）PKI概述

PKI（Public Key Infrastructure）即“公钥基础设施”，是一种按照既定标准的密钥管理平台，能够为所有网络应用提供加密、数字签名、识别和认证等密码服务及所必需的密钥和证书管理体系。简单来说，PKI就是利用公钥理论和技术建立的提供安全服务的基础设施。PKI技术是信息安全技术的核心，也是电子商务的关键和基础技术。

PKI技术是数字加密技术的一部分，广义上说，采用公开密钥技术的都可以称为PKI技术。一个完整的PKI系统必须包括权威认证机构（CA）、数字证书库、密钥备份及恢复系统、证书作废系统、应用程序接口（API）5个基本构成部分。使用PKI技术的意义在于：通过PKI技术可以构建一个可管、可控、安全的互联网络；可以在互联网中构建一个完整的授权服务体系；可以建设一个适用性好、安全性高的统一平台。

PKI技术的应用范围非常广泛，典型的基于PKI技术的常用技术包括虚拟专用网（Virtual Private Network，VPN）、安全电子邮件、Web安全等。在本节第二小节所学习的PGP系统就是保障电子邮件安全的一种非常重要的手段；Web安全的内容将在第七章详细介绍；下面主要介绍另一种典型的基于PKI的安全技术——虚拟专用网。

（二）虚拟专用网（VPN）

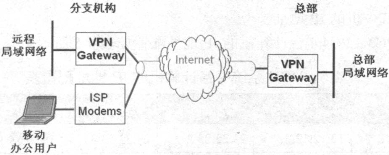

VPN是一种架构在公共网络（如Internet）上的专业数据通信网络，利用网络层安全协议（尤其是IPSec）和建立在PKI上的加密和认证技术，来保证传输数据的机密性、完整性、身份验证和不可否认性。作为大型企业网络的补充，VPN技术通常用于实现远程安全接入和管理，目前被很多企业所广泛采用。图4-44所示的就是一个远程访问VPN的例子。

图4-44　远程访问VPN示意图

通常情况下，一个完整的VPN远程访问系统包括3个基本单元：VPN服务器、客户端和数据通道。目前，除了Windows Server操作系统内置的VPN系统之外，大多数网络交换机、路由器和网络管理软件都已经集成了VPN功能，可以用于搭建VPN服务器，用户无需增加额外的投资，即可实现安全可靠的远程连接。下面的演示实验通过Windows Server 2003搭建VPN服务器，实现VPN远程连接访问。

【实验目的】

安装并配置Windows Server内置的VPN系统，使得远程用户可以穿过互联网，通过VPN技术访问公司内网资源，保证传输数据的机密性、完整性、身份验证和不可否认性。

【实验场景】

一个企业的分支机构局域网内部的PC，需要跨越不安全的公共网络Internet访问企业总部的内部资源，为了保证数据的安全传输，可以使用VPN构建安全隧道进行访问。

【实验拓扑】

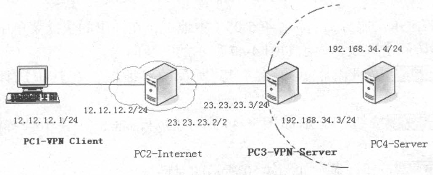

VPN系统拓扑图如图4-45所示。

图4-45　VPN系统拓扑图

图4-45中，PCl-VPN-Client模拟VPN客户端，PC2-Internet模拟Internet上的路由器，PC3-VPN-Server模拟VPN服务器，PC4-Server模拟企业总部的内部服务器。

【实验环境】

交换机sw1和4台装有Windows Server 2003操作系统的计算机PCI、PC2、PC3、PC4。

【实验内容】

任务1：配置PC机的IP地址。

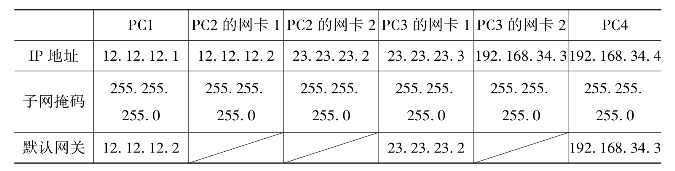

PCI、PC2、PC3、PC4 4台计算机的IP地址配置如表4-5所示。

表4-5　VPN系统中各计算机的IP地址配置表

任务2：在PC2上配置路由。

（1）停止PC2计算机上的防火墙服务：在服务列表中将“Windows Firewall/Internet Connection Sharing（ICS）”服务禁用。

（2）执行【开始】→【程序】→【管理工具】→【路由和远程访问】命令，显示图4-46所示的【路由和远程访问】对话框。

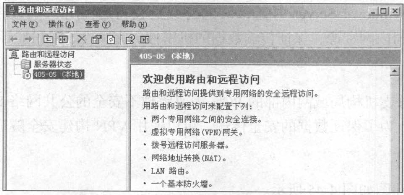

图4-46　【路由和远程访问】对话框

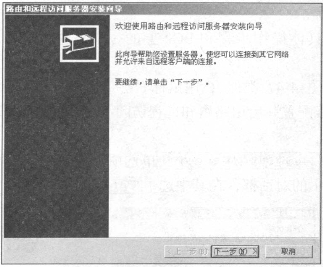

（3）用鼠标右键单击服务器名称“405-05（本地）”，在弹出的快捷菜单中选择【配置并启用路由和远程访问】选项，显示如图4-47所示的安装向导。

图4-47　路由和远程访问服务器安装向导之一

（4）单击按钮，显示如图4-48所示的对话框，在其中选择选项。

图4-48　路由和远程访问服务器安装向导之二

（5）单击按钮，显示如图4-49所示的对话框，在其中选择选项。

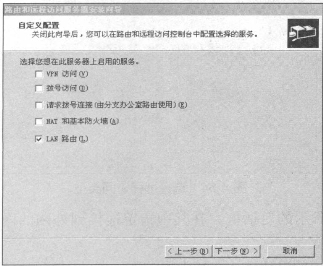

图4-49　路由和远程访问服务器安装向导之三

（6）单击按钮，显示如图4-50所示的对话框。

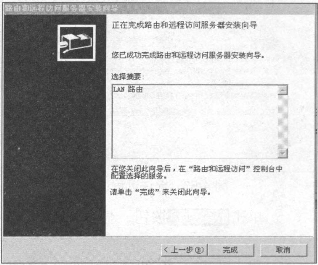

图4-50　路由和远程访问服务器安装向导之四

（7）单击按钮完成安装向导，并在随后出现的对话框中选择【是】按钮，确认启动路由和远程访问服务。这样，PC2的路由功能就启动起来了，如图4-51所示。

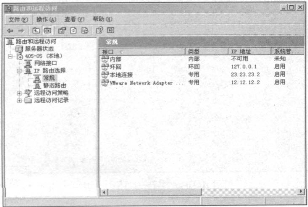

图4-51　启动路由和远程访问服务

（8）测试PC1与PC3的连通性，如图4-52所示。

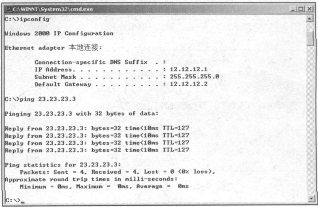

图4-52　路由测试

任务3：在PC3上配置并启用VPN服务器。

（1）停止PC3计算机上的防火墙服务，具体操作步骤和PC2上的一样，这里不再重复。

（2）打开【路由和远程访问】对话框（和图4-47类似），用鼠标右键单击服务器名称“405-06（本地）”，在弹出的快捷菜单中选择【配置并启用路由和远程访问】命令，启动配置向导。

（3）在如图4-53所示的配置对话框中选中单选项。

（4）单击按钮，显示如图4-54所示的对话框，在其中选中复选项。

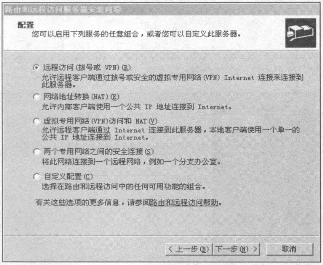

图4-53　允许远程访问

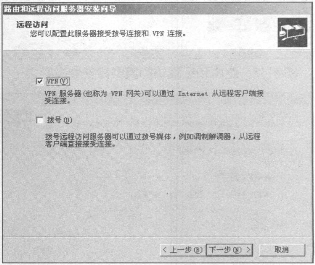

图4-54　选择远程访问类型

（5）单击按钮，显示如图4-55所示的对话框，在其中指定连接到外网的网络接口。

（6）单击按钮，显示如图4-56所示的对话框，在其中指定连接到的内部网络。

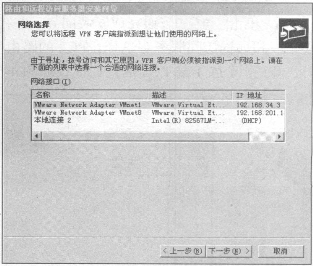

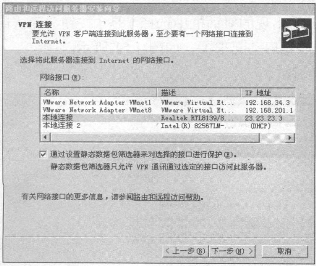

图4-55　指定外网地址

图4-56　指定内网地址

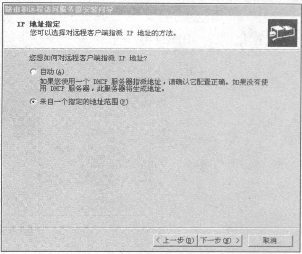

（7）单击按钮，显示如图4-57所示的对话框，在其中选择单选项，为客户端指定IP地址范围。

(www.daowen.com)

图4-57　为客户端准备的IP地址池

（8）单击按钮，并在弹出的对话框中单击【新建】按钮，新建一个IP地址范围，如图4-58所示。

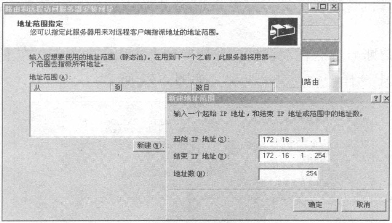

图4-58　新建一个IP地址范围

（9）单击按钮，确定IP地址范围，显示如图4-59所示的对话框。

（10）单击按钮，显示如图4-60所示的对话框。

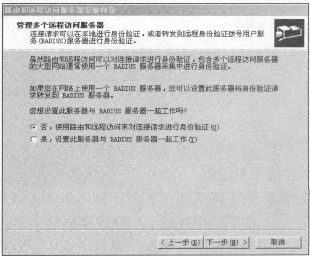

（11）选择单选项，进行本地身份验证。单击按钮，并在随后出现的对话框中单击按钮，出现如图4-61所示的对话框。

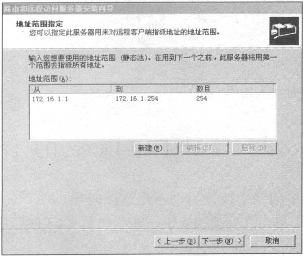

图4-59　指定地址范围指定

图4-60　本地身份验证

图4-61　DHCP中继

（12）单击按钮完成配置工作。这时，在【路由和远程访问】对话框中将显示详细的配置信息，如图4-62所示。

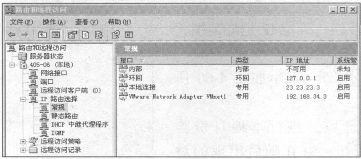

图4-62　VPN接口

任务4：在PC3上建立VPN拨入用户账号。

（1）使用“计算机管理”工具，在Windows系统中创建一个名为“vpnuser1”、密码为“ntsec”的新用户。

（2）打开该用户账号的属性对话框，并切换到【拨入】选项卡，在【远程访问权限（拨入或VPN）】区域中选择单选项，如图4-63所示。

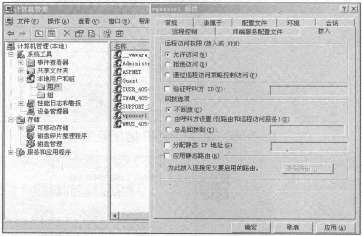

图4-63　创建VPN拨入用户

任务5：在PC1上配置VPN客户端。

（1）用鼠标右键单击【网上邻居】，在弹出的快捷菜单中选择【属性】选项，打开【网络连接】对话框。

（2）在【网络连接】对话框中单击【新建连接向导】按钮启动新建连接向导。

（3）在随后出现的【新建连接向导】对话框中单击按钮.显示如图4-64所示的【网络连接类型】对话框，在其中选中单选项。

（4）单击按钮，显示如图4-65所示的【网络连接】对话框，在其中选中单选项.

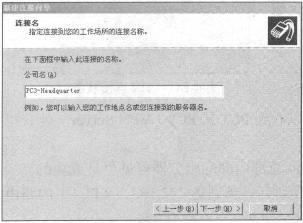

（5）单击按钮，显示如图4-66所示的【连接名】对话框，在其中为VPN连接命名。

（6）单击按钮，显示如图4-67所示的【VPN服务器选择】对话框，在其中输入VPN服务器的主机名或IP地址。

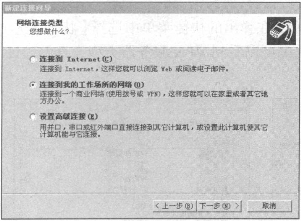

图4-64　选择网络连接类型

图4-65　创建VPN连接

图4-66　为VPN连接命名

图4-67　指定远程VPN服务器地址

（7）单击按钮，显示如图4-68所示的【可用连接】对话框。

（8）根据实际情况设定该连接【任何人使用】或【只有我使用】，单击按钮，显示【正在完成新建连接向导】对话框，在其中单按钮，完成新建连接向导。

任务6：在PC1上建立并测试VPN连接。

（1）双击前面新建的VPN连接，显示如图4-69所示的对话框。在【用户名】文本框中输入“vpnuser1”，在【密码】文本框中输入“ntsec”，然后单击按钮。

图4-68　VPN网络使用人

图4-69　VPN拨号对话框

（2）用户名和密码验证成功后，在【网络连接】对话框中出现“PC3-Headquarter”，如图4-70所示。

（3）用鼠标右键单击【PC3-Headquarter】选项，在弹出的快捷菜单中选择【状态】选项，可以显示VPN连接的状态，如图4-71所示，从中可以看到VPN服务器类型、身份验证和加密算法、服务器和客户端的IP地址等信息。

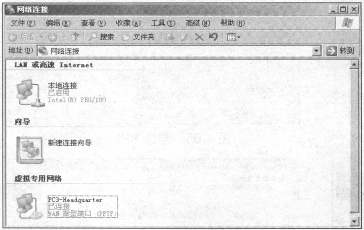

图4-70　VPN连接成功

图4-71　VPN连接状态信息

（4）在PC1上使用“ipconfig”命令，也可以看到PC1从PC3（VPN Server）处获得了一个IP地址172.16.1.5，如图4-72所示。

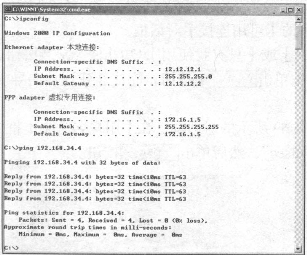

图4-72　查看VPN客户端IP并测试VPN流量

这时使用ping 192.168.34.4（PC4）模拟访问总部内部的服务器可见也是成功的。

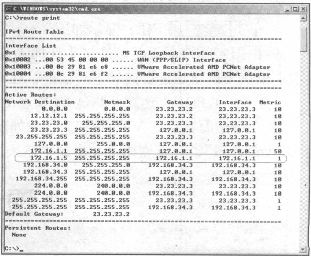

（5）在PC3上使用route print命令，可以看到有一条到达172.16.1.5（PC1）的路由，如图4-73所示。

图4-73　VPN服务器路由表

（6）在PC3上打开【路由和远程访问】对话框，依次展开【405-06（本地）】→【端口】，找到状态为“活动”的条目并双击它，可以看到VPN服务器接入的活动端口，如图4-74所示。

（7）用鼠标右键单击【端口】，在弹出的快捷菜单中选【属性】，显示如图4-75所示的对话框。

图4-74　VPN服务器接入的活动端口

图4-75　可同时接入的数量

可见默认情况下，VPN Server同时允许有PPTP类型的128个连接。
