图8-9所示的鼓风机风扇以700r/min（36.65rad/s）的速度旋转，以带动空气从系统一侧传递到另一侧。使用滑移网格方法来分析流体如何穿过风扇。

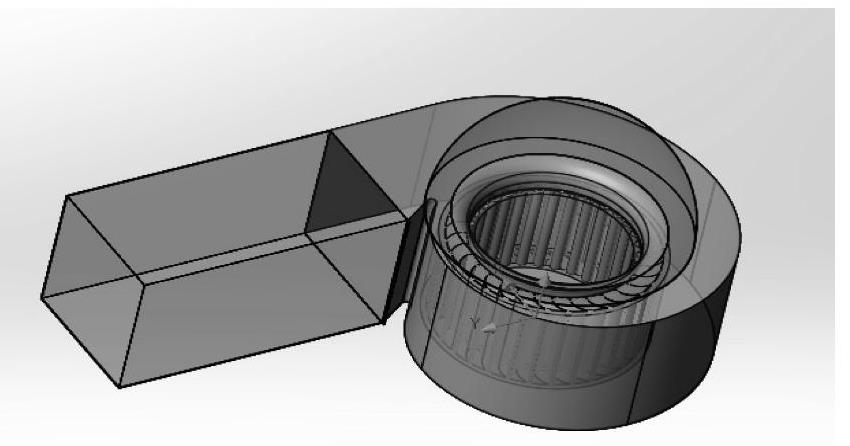

图8-9 鼓风机风扇

操作步骤

步骤1 打开装配体文件

打开Lesson08\CaseStudy\BlowerFan文件夹下的文件“fan”。

风扇的入口是圆顶形的端盖，有助于在风扇入口收集更多合适的流动分布。

提示

这个仿真的设置部分和第一部分的台扇模型很相似，因此这个分析的一些特征已经提前准备完毕，只是在这里再查看一遍。

步骤2 激活项目

激活项目Blower fan-sliding mesh。

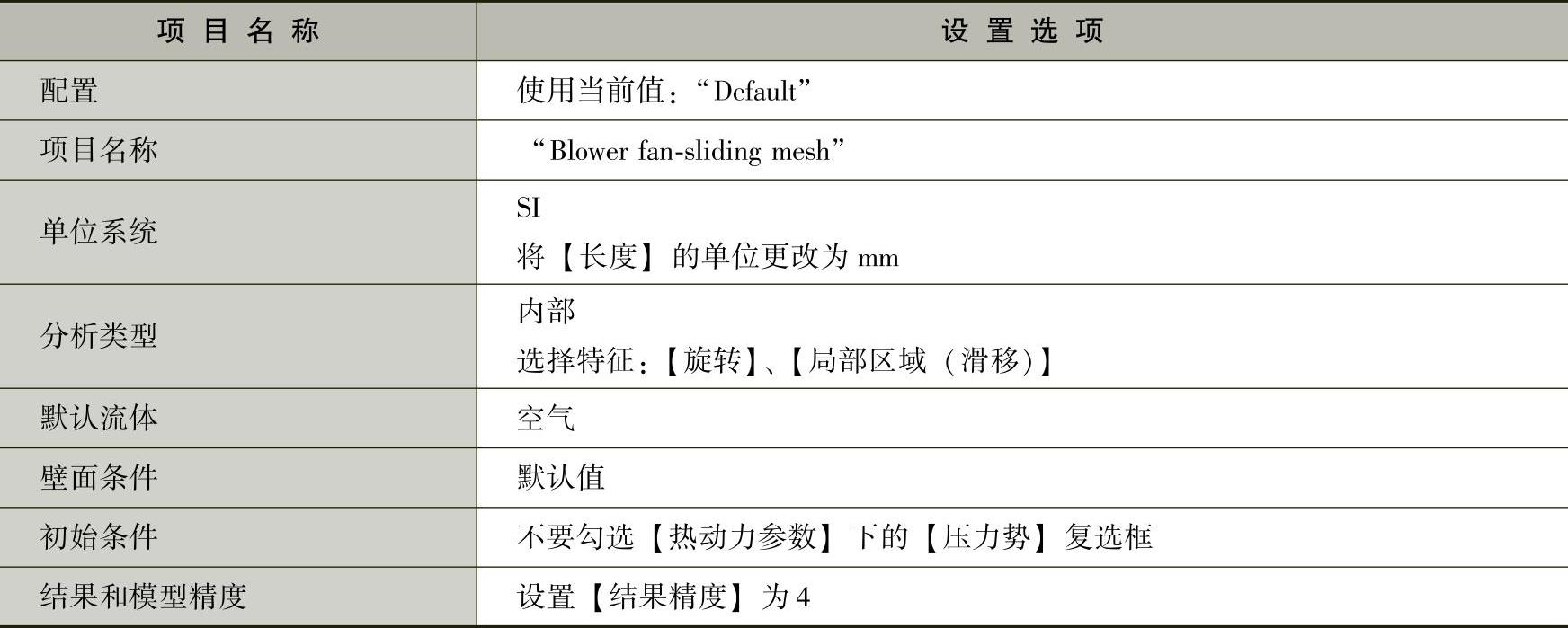

项目的设置见表8-2。

表8-2 选项卡的项目及设置

(www.daowen.com)

步骤3 查看初始网格

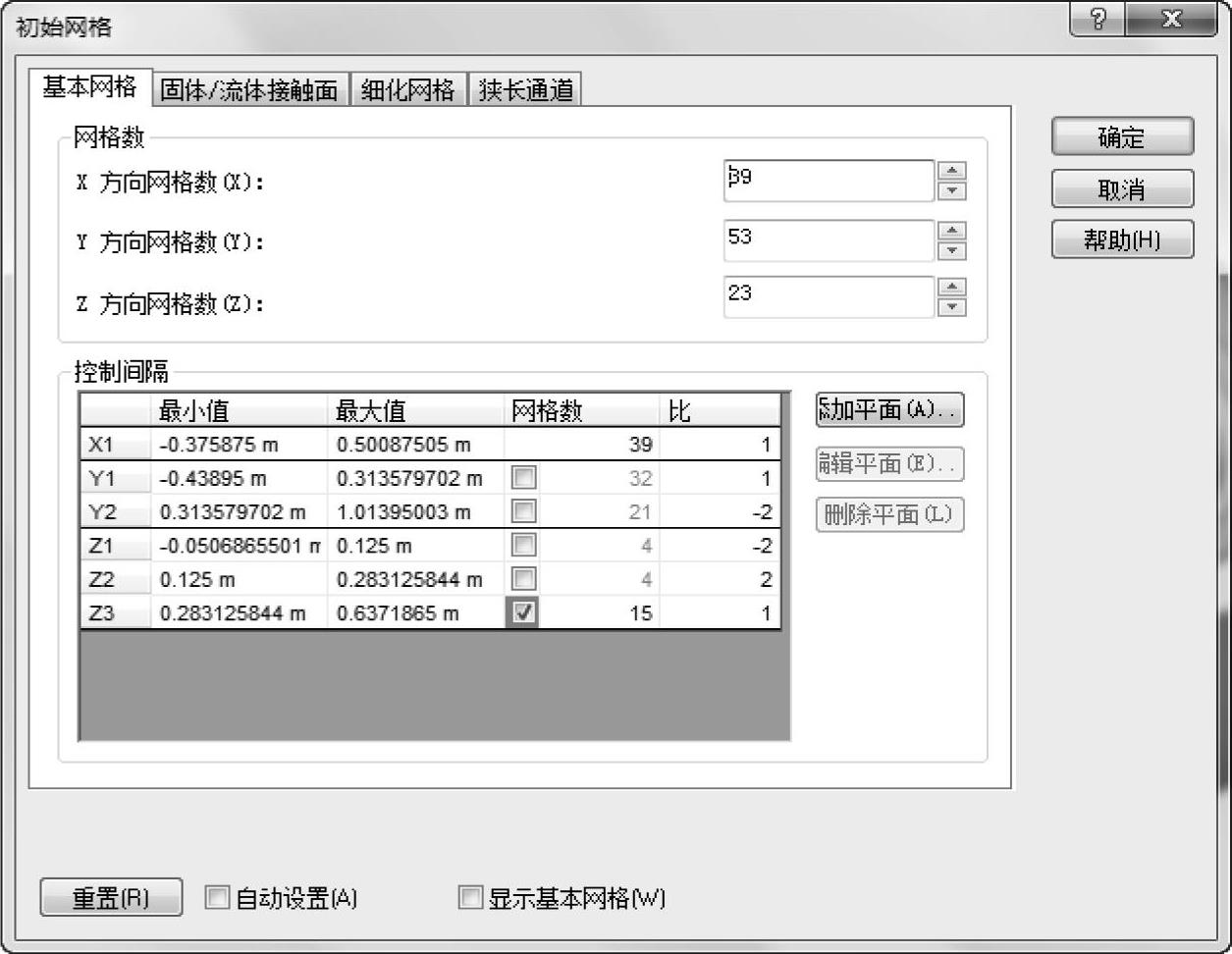

此项目的初始网格需要使用高级设置。单击【基本网格】选项卡，手工指定了大量网格，如图8-10所示。

图8-10 查看初始网格

在【固体/流体接触面】选项卡中，【每个固体特征细化级别】和【公差细化级别】都设定为4。【公差细化标准】设置为0.0015m。

在【细化网格】选项卡中，【细化流体网格】和【细化部分网格】都设定为1。

在【狭长通道】选项卡中，勾选【启用狭长通道细化】复选框，设置【狭长通道中网格的数目】为5，【狭长通道细化级别】设定为2。

步骤4 查看旋转区域

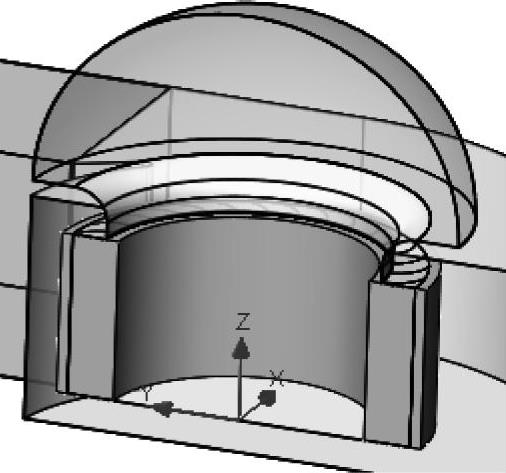

与台扇模型类似，必须定义包围旋转体周围的旋转区域，如图8-11所示。

查看项目特征Rotating Region1。同时查看角速度，在【组件控制】工具中，取消勾选rotating region零件。

图8-11 查看旋转区域
