阻力定义了流动如何在多孔介质中受到阻碍。这可以定义为相对于压降、流量或模型尺寸的输入图解，而且还可以相对于速度进行定义。由于阻力是多孔实体的一个属性，因此需要提前定义好这个参数。

步骤5 定义多孔介质(1)

首先，必须在【工程数据库】中定义多孔介质的属性。

在【Flow Simulation】菜单中，选择【工具】／【工程数据库】。

展开多孔介质文件夹，右键单击用户定义并选择【新建项目】。

单击【项目属性】选项卡，在【名称】栏，输入【Isotropic】。在【多孔性】栏中输入0.5，

对【渗透类型】属性，确认选择了【各向同性】。

在【热阻计算公式】属性中，单击数值区域选择【速度相关性】。

提示

在本实例中，介质的流动阻力（或渗透性）会随着流动的速度而变化。定义这个参数的方程式为：k=（A×V+B）/r（指定的速度相关）。式中，V为流体速度；r为流体密度；A和B为常数。用户只需指定A[kg/m⁴]和B[kg/（s×m³）]（V和r需要计算求得）。通常情况下，可以从多孔介质的制造商处获取这些数值。

在A栏中，输入数值57kg/m⁴。

在B栏中，输入数值0，如图7-4所示。

单击【文件】/【保存】。(www.daowen.com)

单击【文件】/【退出】。

步骤6 自定义SOLIDWORKSFlowSimulation分析树

在Flow Simulation分析树中，右键单击算例Isotropic并选择【自定义树】。

单击【多孔介质】，单击图形区，完成对FlowSimulation分析树的定制。

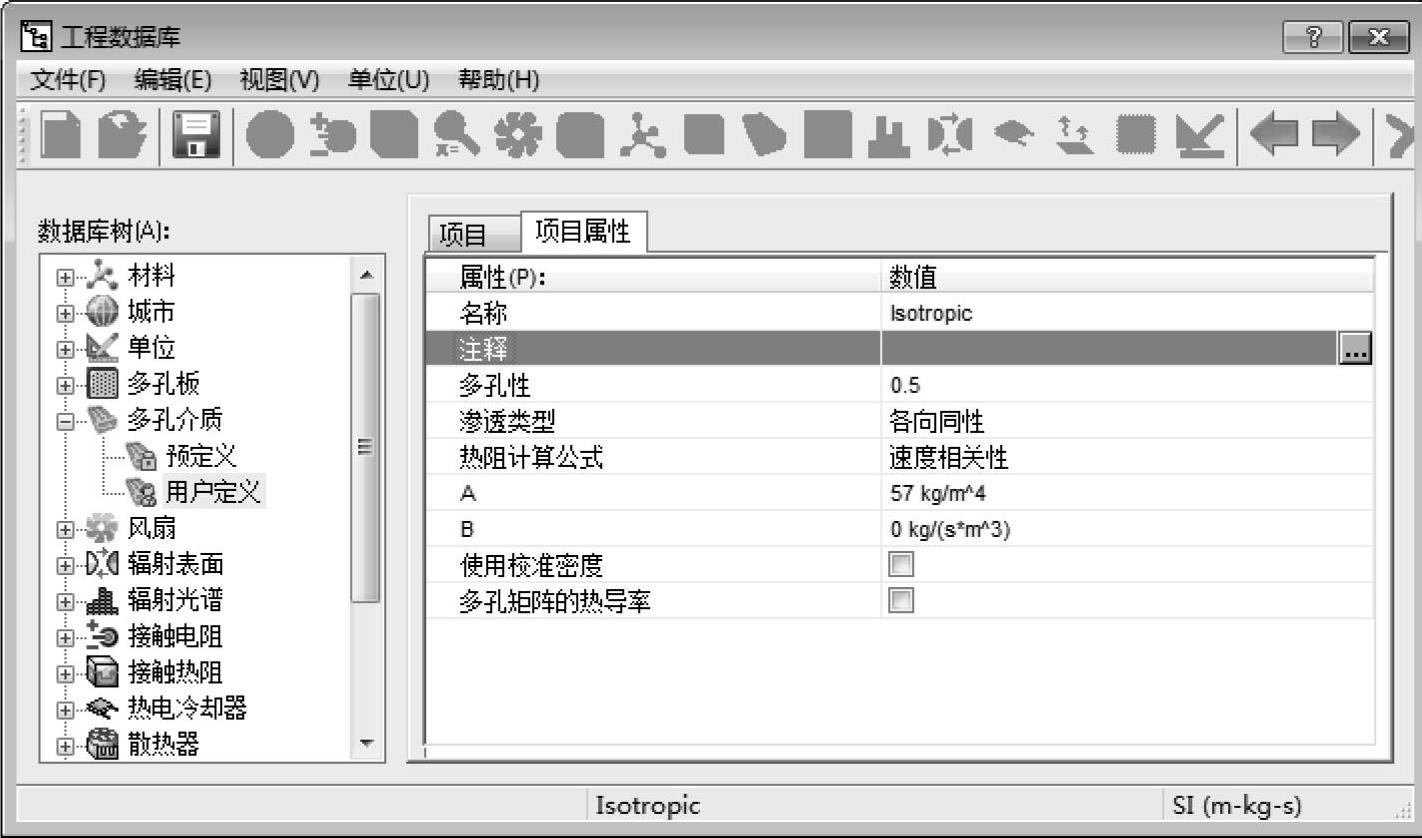

图7-4 定义介质参数

步骤7 设置多孔条件（1）

在Flow Simulation分析树中，右键单击多孔介质，选择【插入多孔介质】。在【选择】选项组中选择两个Monolith零件。

在【多孔介质】选项组中，展开【用户定义】文件夹并选择前面步骤创建完成的多孔介质Isotropic。

单击【确定】，关闭【多孔介质】属性框。

将多孔介质重命名为Isotropic。
