发动机释放出来的气体在燃烧过程中通常含有剧毒,因此在排向大气之前需要进行处理。催化转换器就是用来降低排放气体毒性的一种设备。

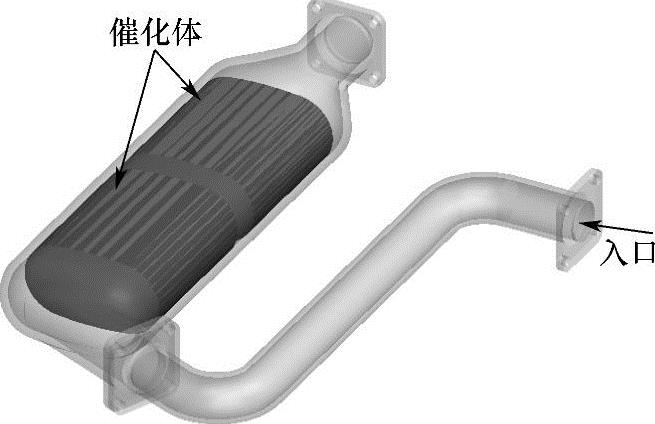

气体进入排气管(图7-1)的流动速度为12m/s。气体流过排气管并进入包含催化体的催化转换器。催化体涂有一层催化剂,它会与有毒气体之间发生化学反应,从而转换气体的特性。这个含有庞大表面积的大型催化体可以与气体尽可能地发生化学反应,然而这也会限制排放气体的流动。此外,均匀发展地流动进入催化体将最有效地利用转换器,因为整个催化体都会起相同的作用。

之所以使用Flow Simulation的多孔介质功能来模拟催化体,是因为催化体的几何造型非常复杂。在本章中,将使用两个不同种类的多孔介质,并评价哪一种最适合这个应用。


7-1 排气管

该项目的关键步骤如下:

(1)新建一个项目 使用【向导】建立一个内部流动分析。

(2)加载边界条件 定义流体从外壳流进和流出的条件。

(3)定义多孔介质 定义多孔介质的属性,同时禁用被定义为多孔介质的实体。

(4)明确计算目标 定义的计算目标将用于评估最终结果。

(5)运算分析

(6)后处理结果 使用各种SOLIDWORKSFlowSimulation的选项对结果进行后处理。

操作步骤

步骤1 打开装配体文件

打开Lesson07\CaseStudy文件夹下的文件“Catalyst”。

步骤2 创建一个项目

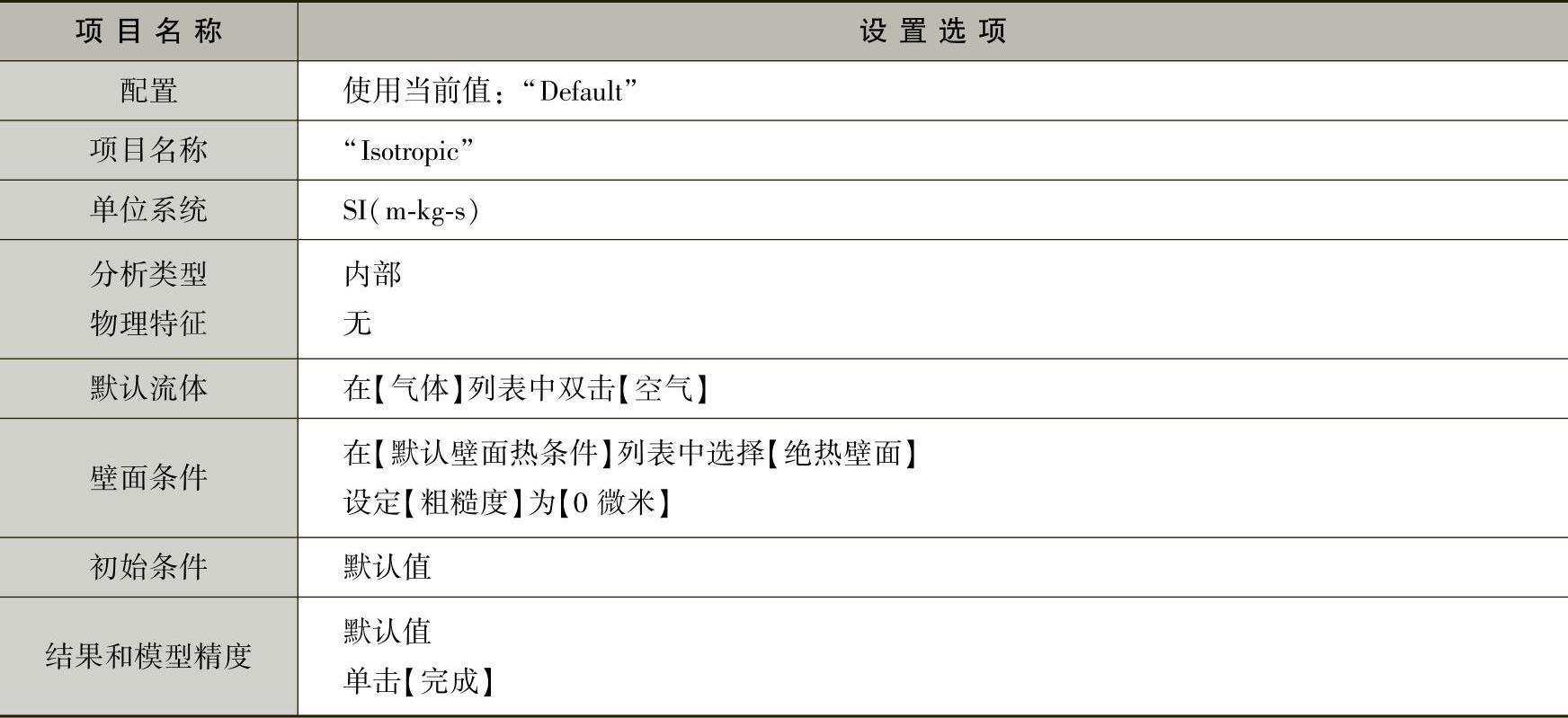

使用【向导】,按照表7-1的设置新建一个项目。(www.daowen.com)

7-1 选项卡的项目及设置


步骤3 插入边界条件(1)

在Flow Simulation分析树中,右键单击输入数据下的边界条件,选择【插入边界条件】。

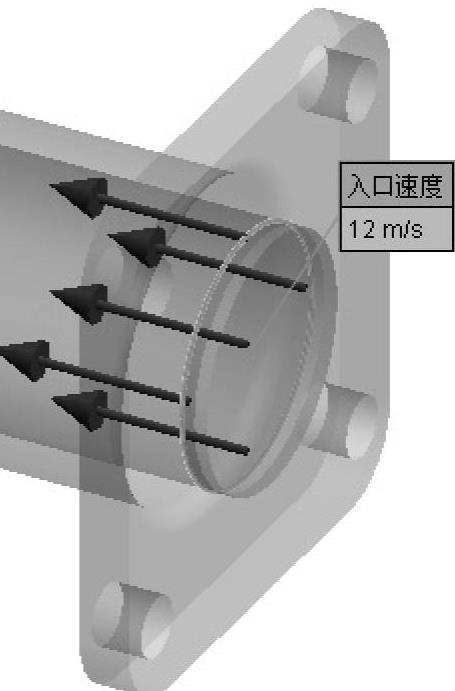

在入口封盖的内侧表面加载12m/s的【入口速度】,如图7-2所示。

提示

可以通过一个函数来定义速度,只需要单击【流动参数】选项组中的【相关性】按钮978-7-111-50864-9-Chapter07-4.jpg就可以实现该功能。请确认设定了正确的坐标系,使其在给定方向定义了可变的速度。


7-2 设置边界条件(1)


7-3 设置边界条件(2)

步骤4 插入边界条件(2)

在Flow Simulation分析树中,右键单击输入数据下的边界条件,选择【插入边界条件】。

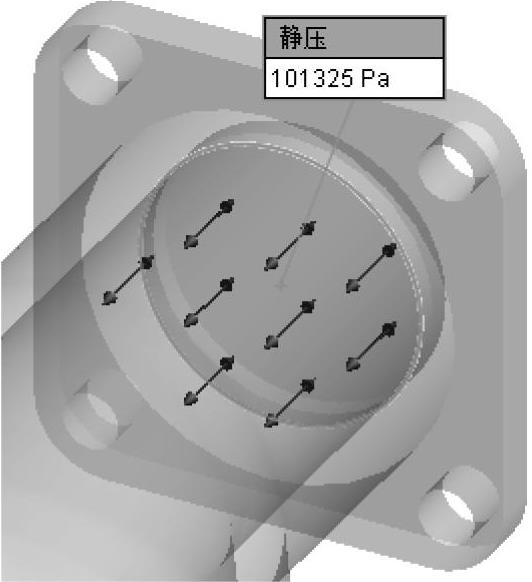

在转换器实体另一端,选择管道的内侧表面,如图7-3所示。

单击【类型】选项组中的【压力开口】并选择【静压】。

单击【确定】,接受默认的环境参数。
